11
Цена ВК40-13Д

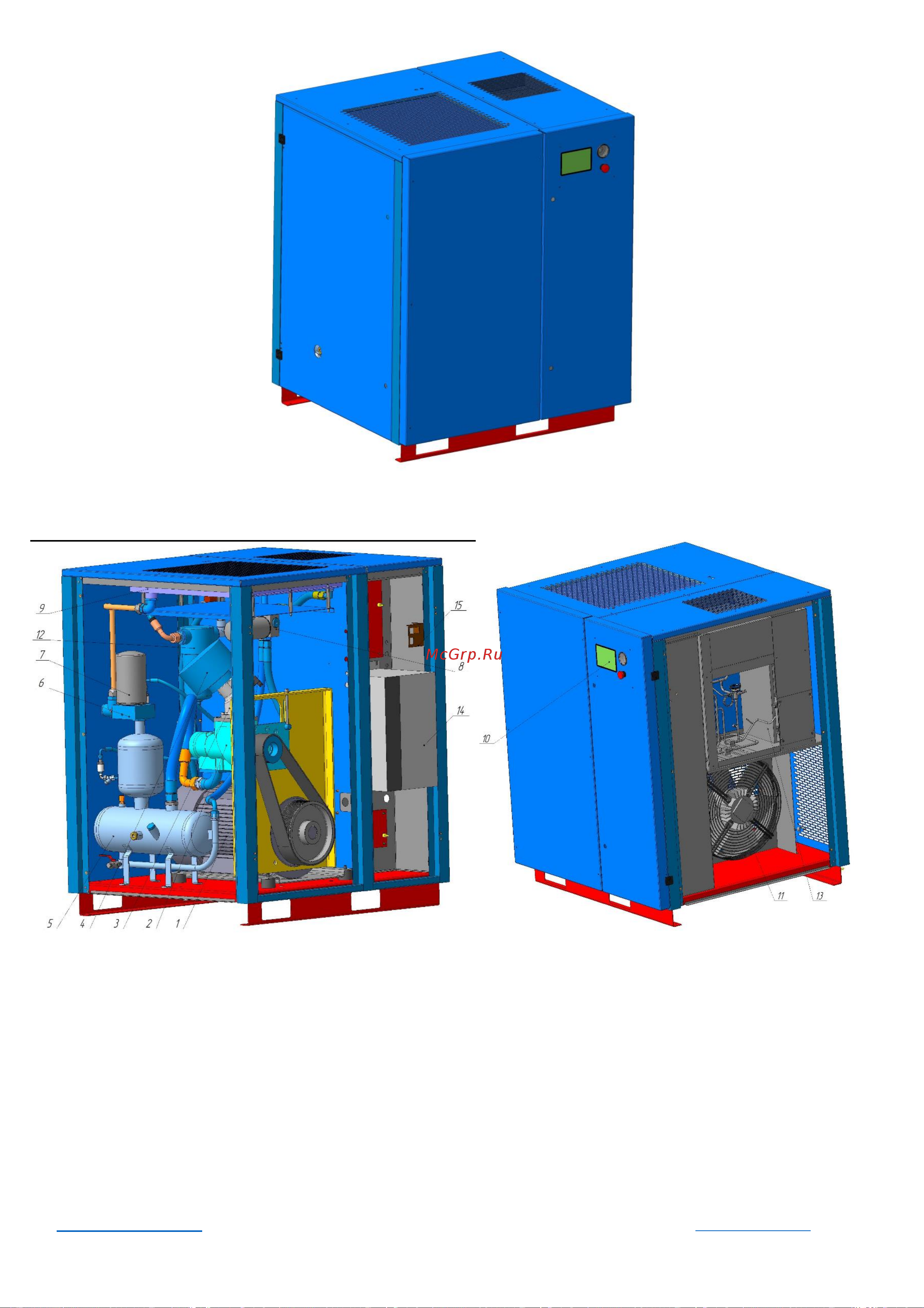

Рисунок 1 – Внешний вид компрессорной установки
1-
электродвигатель
2-
винтовой блок
3-
всасывающий клапан
4-
фильтр воздушный
5-
маслоотделитель
6-
блок сепаратора
7-
фильтр-маслоотделитель
8-
блок термостата
9-
воздушно-масляный радиатор
10-
панель управления
11-
электровентилятор
12-
фильтр-влагоотделитель (для исполнений Д и ДВС)
13- осушитель воздуха (для исполнений Д и ДВС)
14- частотный преобразователь (для исполнений ВС и ДВС)
15- выключатель осушителя и индикатор температуры
точки росы (для исполнений Д и ДВС)
Рисунок 2 – Основные узлы компрессорной установки
