Устройство и порядок работы
7.1
Устройство
Компрессор (рисунок 3) состоит из следующих основных сборочных единиц и
деталей: блока компрессорного 1, электродвигателя 2, платформы 3, защит-
ного ограждения 4, охладителя 5, предохранительного клапана 6, обратного
клапана 7, прессостата 8, манометра 9, воздухопровода 10, коллектора 11,
виброопор 12.
8
2
9
12
3 6 7 5
11

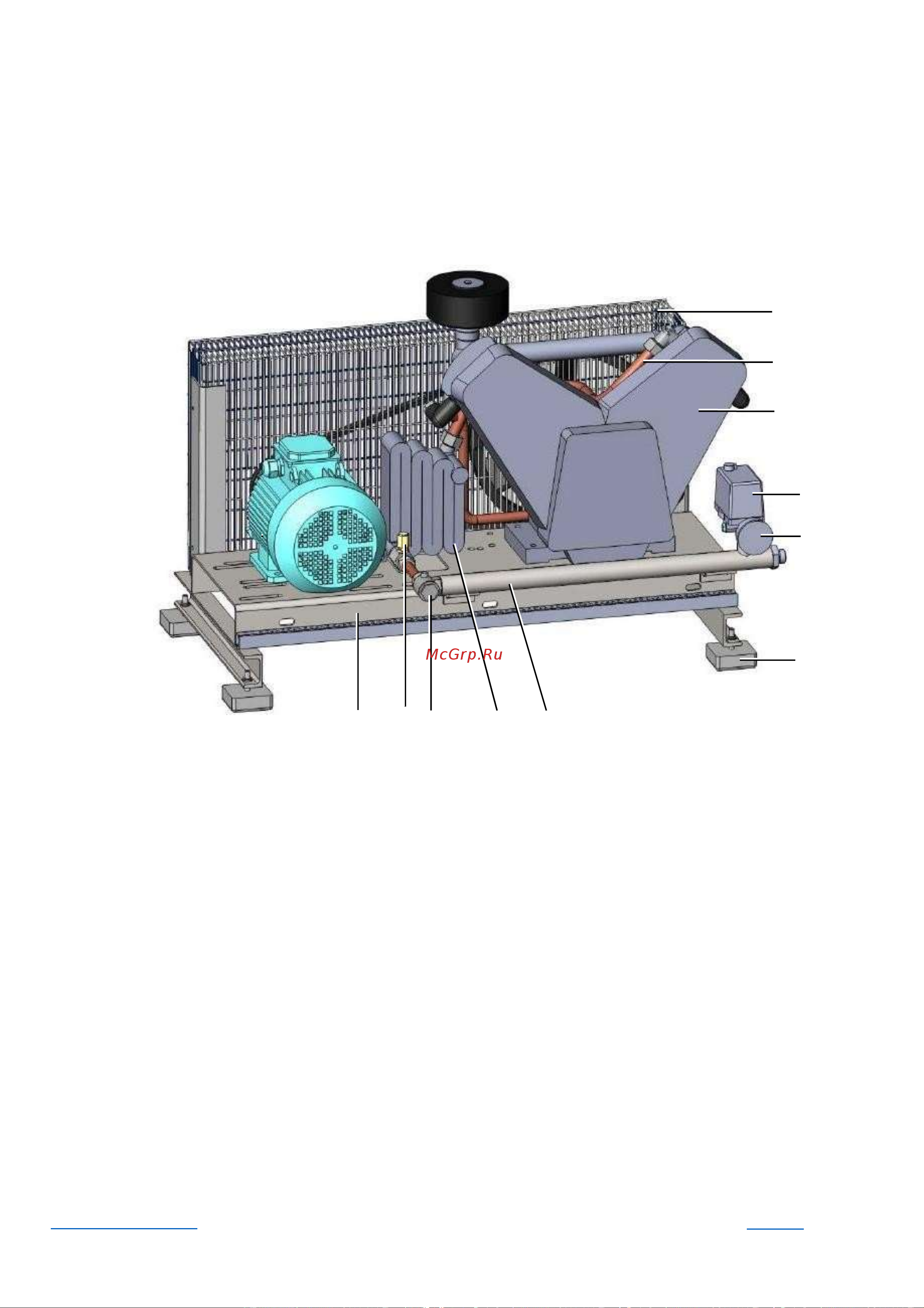

Рисунок 3
1
– Блок компрессорный предназначен для повышения давления воздуха
выше атмосферного. В компрессоре применен безмасляный компрессорный
блок модели F37BP-10.JGB, двухцилиндровый, одноступенчатый, с воздуш-
ным охлаждением. Более подробное описание компрессорного блока, а
также требования по его обслуживанию смотри инструкцию по эксплуатации
блока компрессорного.
2
– Электродвигатель предназначен для привода блока компрессорного.
3
– Платформа предназначена для монтажа блока компрессорного, двигате-
ля, коллектора, охладителя, защитного ограждения.
4
– Защитное ограждение предохраняет от случайного прикосновения к
движущимся частям привода компрессора.
5
– Охладитель служит для снижения температуры воздуха выходящего из
компрессорного блока.
6
– Клапан предохранительный служит для ограничения максимального
давления сжатия компрессорного блока.
