Устройство и порядок работы
7.1
Устройство
Компрессор (рисунок 3) состоит из следующих основных сборочных единиц и
деталей: блока компрессорного 1, электродвигателя 2, платформы 3, защит-
ного ограждения 4, охладителя 5, предохранительного клапана 6, обратного
клапана 7, прессостата 8, манометра 9, воздухопровода 10, коллектора 11,
виброопор 12, шкаф с электроаппаратурой 14 (в компрессорной установке
СБ4-F55 S/D.

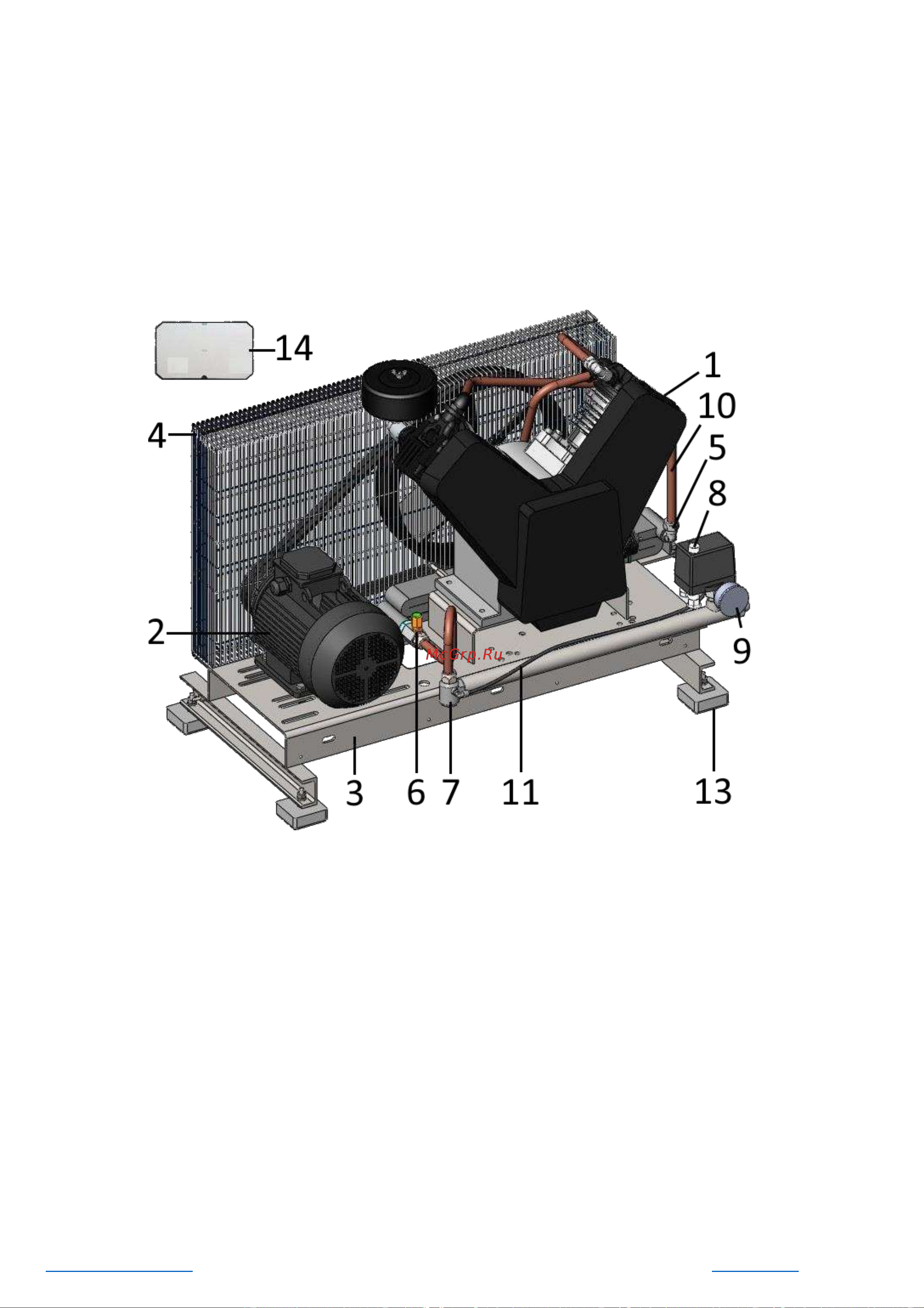

Рисунок 3 Установка компрессорная СБ4-F55, СБ4-F55 S/D, СБ4-F55/14 СБ4-
F55/14 S/D
1
– Блок компрессорный предназначен для повышения давления воздуха
выше атмосферного. В компрессорах применен безмасляный компрессорный
блок модели F55P-10.JGB или F55P-14.JGB, двухцилиндровый, двухступенча-
тый, с воздушным охлаждением. Более подробное описание компрессорных
блоков, а также требования по их обслуживанию смотри инструкцию по экс-
плуатации блоков компрессорных.
2
– Электродвигатель предназначен для привода блока компрессорного.
3
– Платформа предназначена для монтажа блока компрессорного, двига-
теля, коллектора, охладителя, защитного ограждения.
4
– Защитное ограждение предохраняет от случайного прикосновения к дви-
жущимся частям привода компрессора.
