12
СБ4-F75 900
7
Устройство и порядок работы
7.1
Устройство
Компрессор (рисунок 3) состоит из следующих основных сборочных единиц и
деталей: блока компрессорного 1, электродвигателя 2, платформы 3, защит-
ного ограждения 4, охладителя 5, предохранительного клапана 6, обратного
клапана 7, электромагнитного клапана разгрузки 8 (в компрессорных установ-
ках СБ4-F75/8 S/D, СБ4-F75 S/D, СБ4-F75/14 S/D), прессостата 9, манометра 10,
воздухопровода 11, коллектора 12, виброопор 13, шкаф с электроаппаратурой
14 (в компрессорных установках СБ4-F75/8 S/D, СБ4-F75 S/D, СБ4-F75/10 S/D).

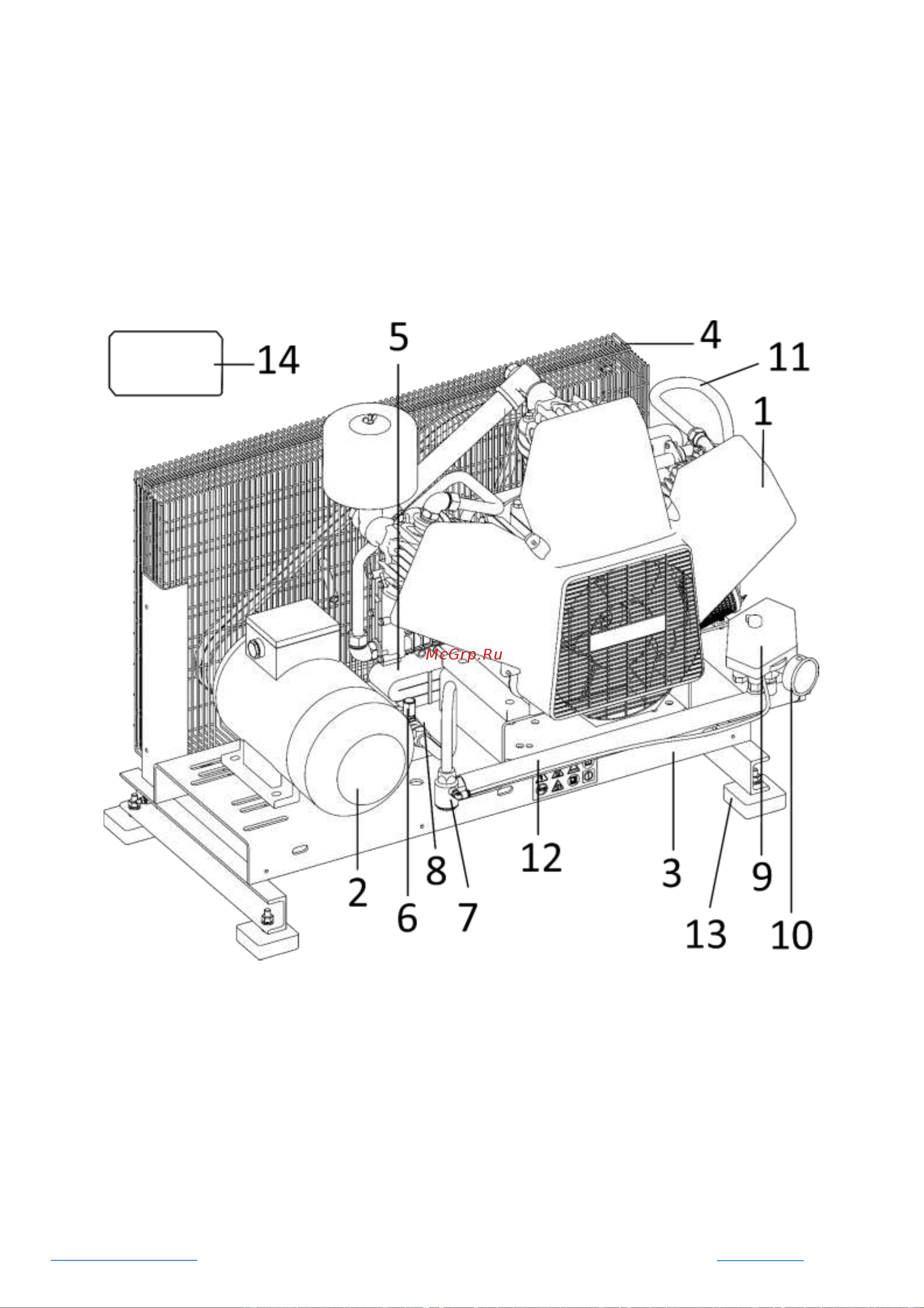

Рисунок 3
1
– Блок компрессорный предназначен для повышения давления воздуха
выше атмосферного. В компрессорах применены безмаслянные компрессор-
ные блоки моделей F75P-14.JGB и F110P-14.JGB, трехцилиндровые, двухсту-
пенчатые, с воздушным охлаждением. Более подробное описание компрес-
сорных блоков, а также требования по их обслуживанию смотри инструкцию
по эксплуатации блоков компрессорных.
2
– Электродвигатель предназначен для привода блока компрессорного.
