Вид со стороны зоны обслуживания

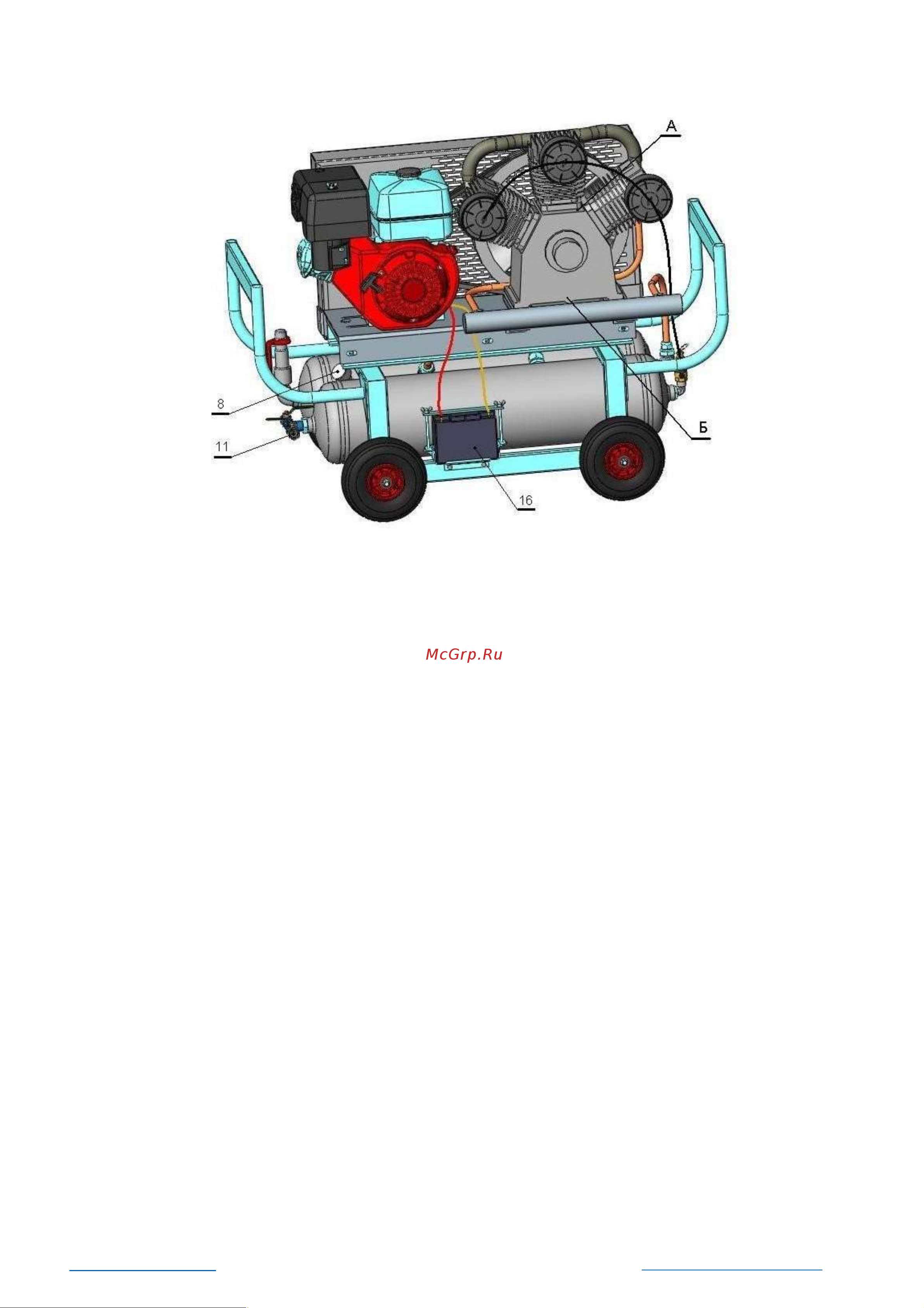

Рисунок 1 – Общий вид компрессорной установки
Блок поршневой W95I (поршневого типа, одноступенчатый,
трехцилиндровый, с воздушным охлаждением) предназначен для выработки
сжатого воздуха. Смазка трущихся поверхностей деталей блока поршневого
осуществляется разбрызгиванием масла. Заливка масла в картер производится
через отверстие А в картере, слив масла – через отверстие Б у основания картера.
Бензиновый двигатель предназначен для привода блока поршневого
посредством клиноременной передачи.
Ресивер 1 служит для сбора сжатого воздуха, устранения пульсации давления,
отделения конденсата и масла. Ресивер имеет штуцеры для установки кранов
выпускных 11, клапана предохранительного 12, клапана-разделителя 13, кранов
слива конденсата 14.
Платформа 2 предназначена для монтажа блока поршневого, двигателя, и
защитного ограждения.
Муфта центробежная 4 при низких оборотах обеспечивает разъединение
ведущего вала с ведущим шкивом клиноременной передачи и служит для
облегчения запуска двигателя.
Манометр 8 предназначен для контроля давления в ресивере.
Рама 9 является несущей конструкцией, на которой расположены детали и
узлы компрессора.
Кран 11 предназначен для подачи воздуха потребителю.
Клапан предохранительный 12 служит для ограничения максимального
давления в ресивере.
+7 (800) 777-91-20(бесплатный звонок)
8
info@remeza.group
СБ4/С-90.W95/6.SPE390E
