7.7. УСТАНОВКА ШКАФА УПРАВЛЕНИЯ

В базовом исполнении Alta KNS шкаф управления Alta KNS устанавливается непосредственно

на корпус Alta KNS. Установка шкафа управления производится после производства бетони-

рования корпуса, но до формирования верхней плиты стяжки. Шкаф управления поставля-

ется на специальной пластиковой тумбе, которая имеет крепления для установки на корпус

Alta KNS, на корпусе Alta KNS имеется ответная часть этого крепления. На пластиковой тумбе

и в корпусе Alta KNS имеется кабель- канал для прокладки кабельных сетей от насосов и дат-

чиков уровня в шкаф управления, при установке шкафа управления необходимо совместить

элементы кабель- канала в единую конструкцию.

На пластиковой тумбе имеется специальная съемная панель для обеспечения доступа

внутрь тумбы, к верхней части кабель- канала и к нижней части шкафа управления, данный

доступ необходим для прокладки кабельных сетей в шкаф управления.

Схема установки шкафа управления на корпус Alta KNS см. рисунок 5.

ВНИМАНИЕ! Подробная информация по монтажу, подключению, эксплуатации

и обслуживанию шкафа управления Alta KNS, принципиальная электрическая

схема (ПЭС) шкафа управления Alta KNS, а также сроки и условия гарантийно-

го обслуживания шкафа управления Alta KNS см. оригинальный паспорт шкафа

управления Alta KNS.

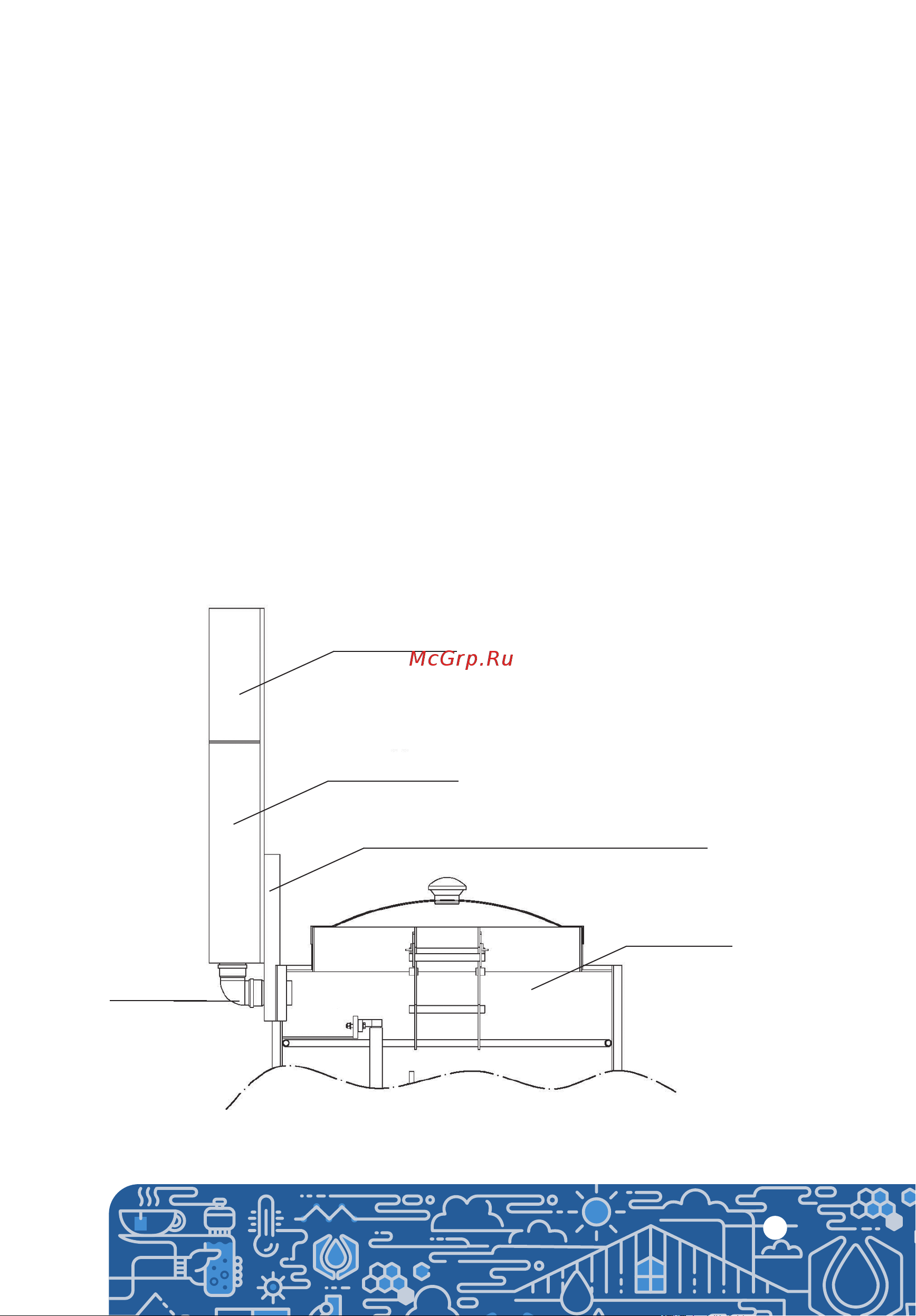

Рисунок 5. Схема установки шкафа управления на корпус Alta KNS

Шкаф управления

Корпус Alta KNS

Кабель-канал

Пластиковая тумба

Узел крепления шкафа управления на корпус Alta KNS
