Векса, Векса-М Ш.012.000 РЭ

1.5 Маркировка

1.5.1 Схема маркировки установок Векса, Векса-М представлена на рисунке 3.

1.5.2 На корпусе установки нанесены информационные надписи «ВХОД» 1, «ВЫ-

ХОД» 8, обозначающие входной и выходной патрубок; «КОРПУС» 11, обозначающая

корпус установки; «№ 1 КОЛОДЕЦ ТЕХНИЧЕСКИЙ 1200» 9, 10, 13, обозначающая но-

мер технического колодца по порядку слева на право от входного патрубка.

1.5.3 На корпусе установки наклеен ярлык 14 с нанесённой маркировкой изготови-

теля (товарный знак), наименования установки, номера технических условий, завод-

ского номера, даты изготовления, массы изделия. Внешний вид ярлыка представлен

на рисунке 4.

1.5.4 На корпусе установки наклеены ярлыки 2, 3, 4, 5, 6, 7 с обозначением номера

и названия детали установки. Внешний вид ярлыков представлен на рисунке 5.

1.5.5 На корпусе установки наклеена схема сборки установки 12. Внешний вид

схемы сборки представлен на рисунке 6.

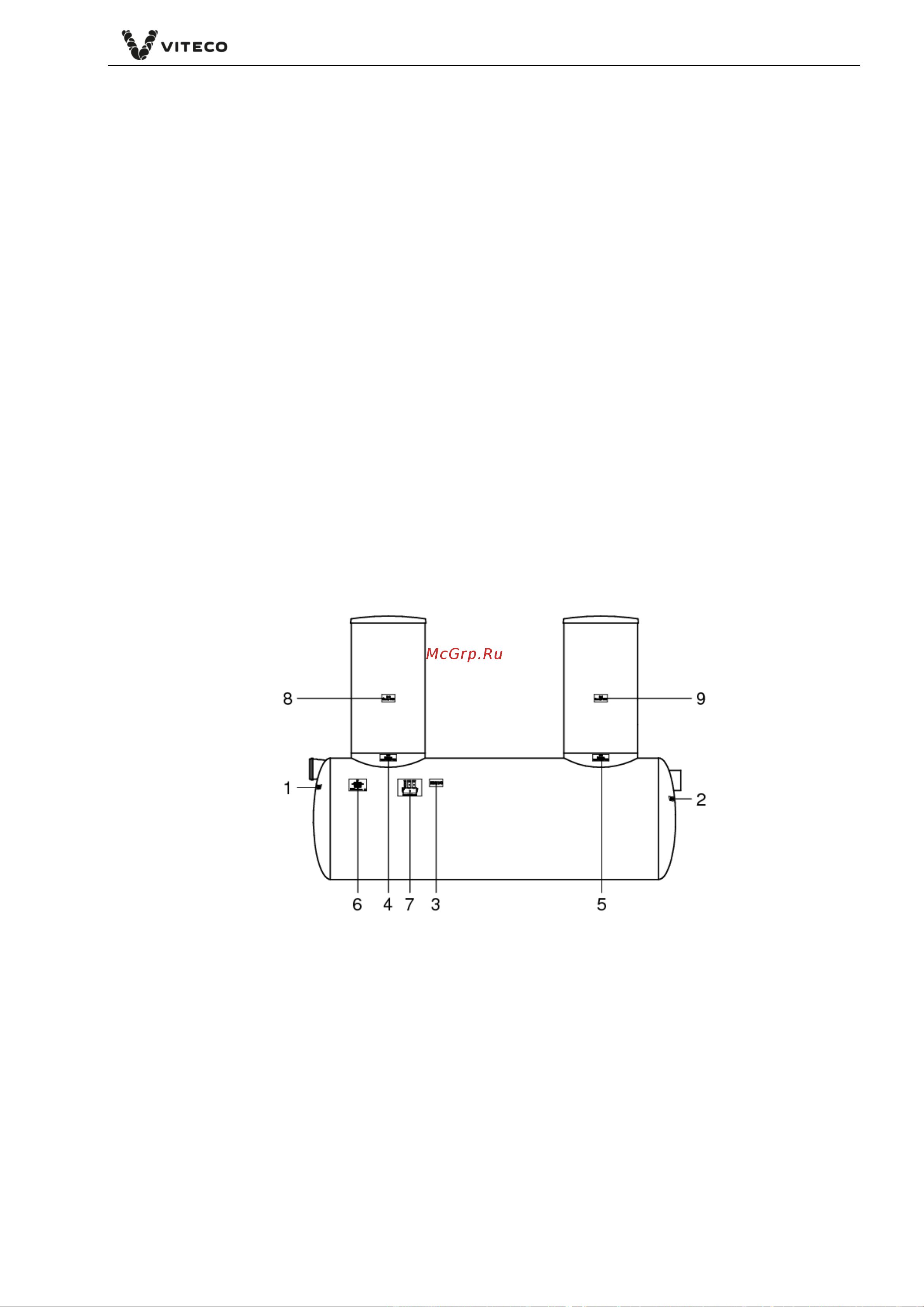

Рисунок 3 – Схема маркировки установок Векса, Векса-М
