Векса, Векса-М Ш.012.000 РЭ

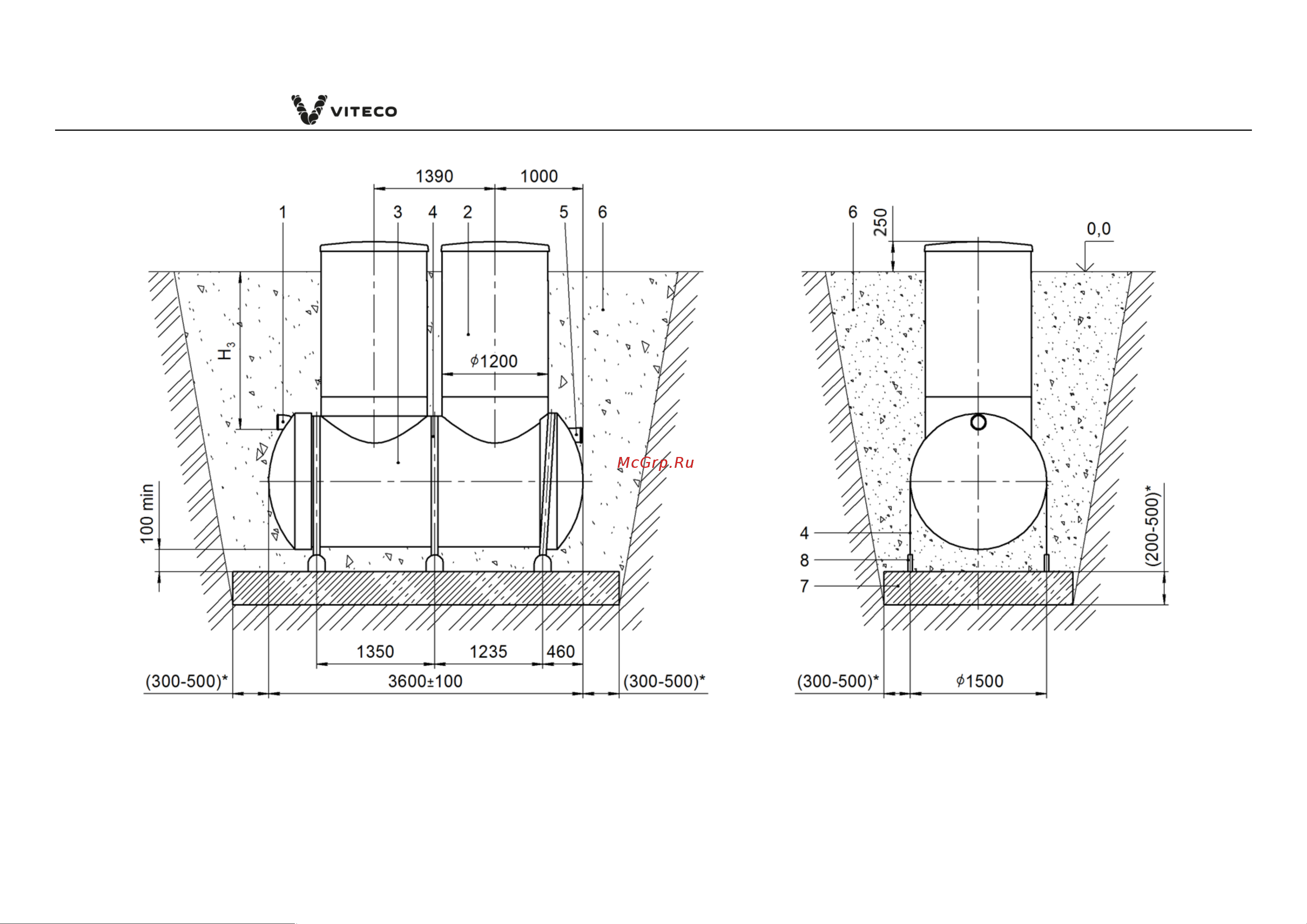

1 – патрубок входной; 2 – колодец технический с пластиковым люком; 3 – корпус установки «Векса-5»; 4 – стропа с талрепами (входит в

монтажный комплект); 5 – патрубок выходной; 6 – песок уплотнённый; 7 – фундаментная железобетонная плита; 8 – закладная деталь

(рисунок А.5);

(*) – размеры уточняются по проекту; Н

– глубина расположения входного патрубка от поверхности земли до лотка.

Рисунок А.2 – Монтаж установки «Векса-5» на железобетонную плиту
