Векса, Векса-М Ш.012.000 РЭ

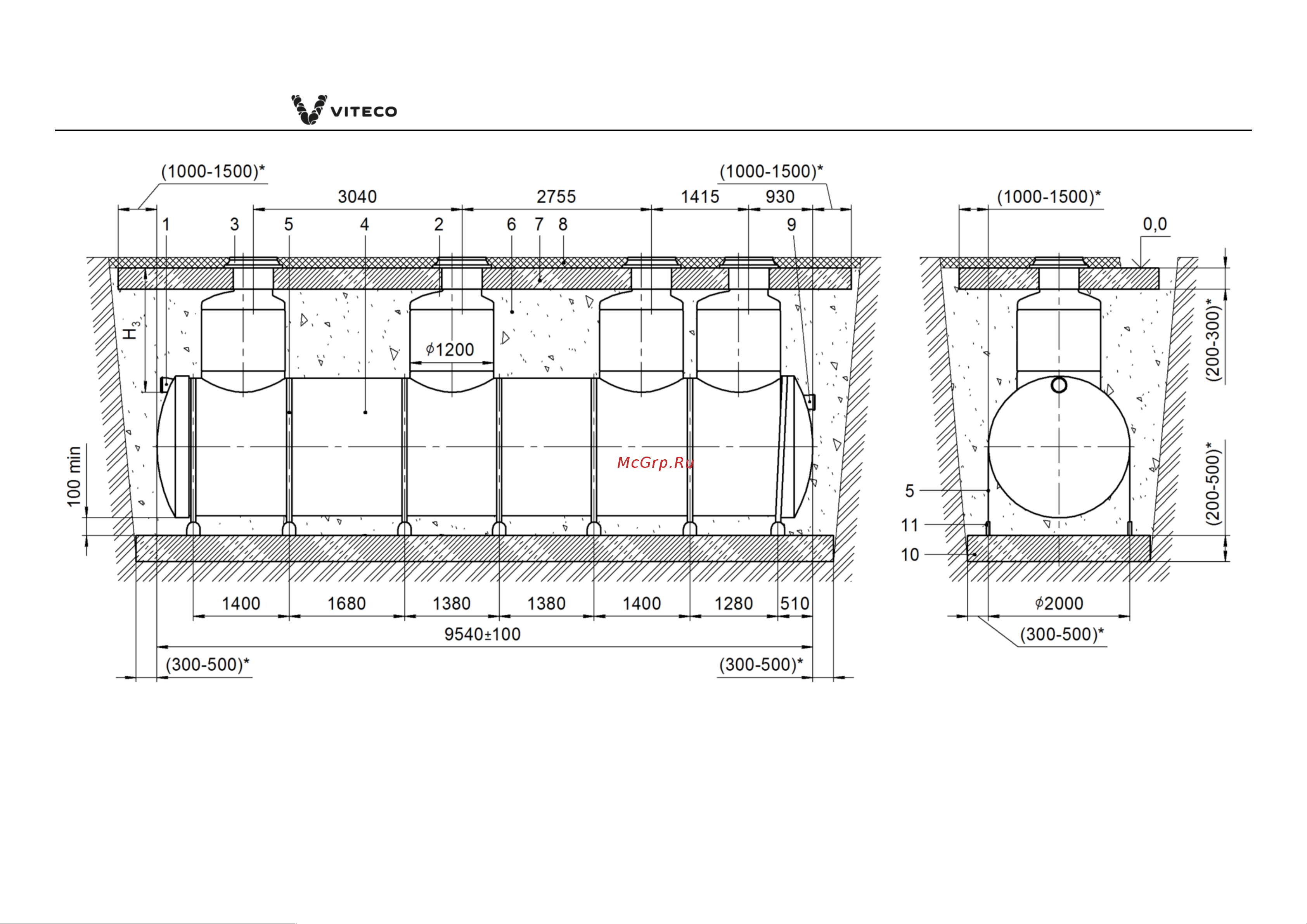

1 – патрубок входной; 2 – колодец технический с чугунным люком; 3 – люк чугунный (не входит в комплект поставки);

4 – корпус установки «Векса-20» усиленный; 5 – стропа с талрепами (входит в монтажный комплект); 6 – песок уплотнённый; 7 –

разгрузочная железобетонная плита; 8 – дорожное покрытие; 9 – патрубок выходной; 10 – фундаментная железобетонная плита; 11 –

закладная деталь (рисунок А.5).

(*) – размеры уточняются по проекту; Н

– глубина расположения входного патрубка от поверхности земли до лотка.

Рисунок А.3 – Монтаж установки «Векса-20» на железобетонную плиту под проезжую часть с установкой монолитной плиты
