Argel-BIO Ш.012.314 РЭ

1.5.3 На корпусе блока наклеен ярлык (9) с нанесённой маркировкой изготови-

теля (товарный знак), наименования станции, наименования блока, номера техниче-

ских условий, заводского номера, даты изготовления, массы изделия. Внешний вид

ярлыка представлен на рисунке 3.

1.5.4 На корпусе размещается схема станции (10) с обозначением и маркиров-

кой напорных и самотечных линий, соединяющих блоки станции, а также указанием

положения текущего блока. Внешний вид схемы представлен на рисунке 4.

1.5.5 На корпусе размещается схема сборки технологических колодцев блока.

Внешний вид схемы представлен на рисунке 5.

1.5.6 На каждой горловине размещается ярлык (6) с указанием её номера. На

кольцах колодцев, предназначенных для установки на данной горловине, размеща-

ются ярлыки с соответствующими номерами (5). На люках помещаются ярлыки с ука-

занием номера соответствующего колодца (4). Примеры ярлыков приведены на ри-

сунке 6.

1.5.7 На горловинах и кольцах колодцев наносятся монтажные риски (7). Сов-

мещение рисок горловины и соответствующего ему кольца в процессе монтажа необ-

ходимо для правильной ориентации оборудования, размещаемого внутри колодцев.

1.5.8 Кабельные выходы на кольцах колодцев маркируются информационными

ярлыками с указанием оборудования, прокладка кабелей которого осуществляется

через данный выход (8). Примеры ярлыков приведены на рисунке 7.

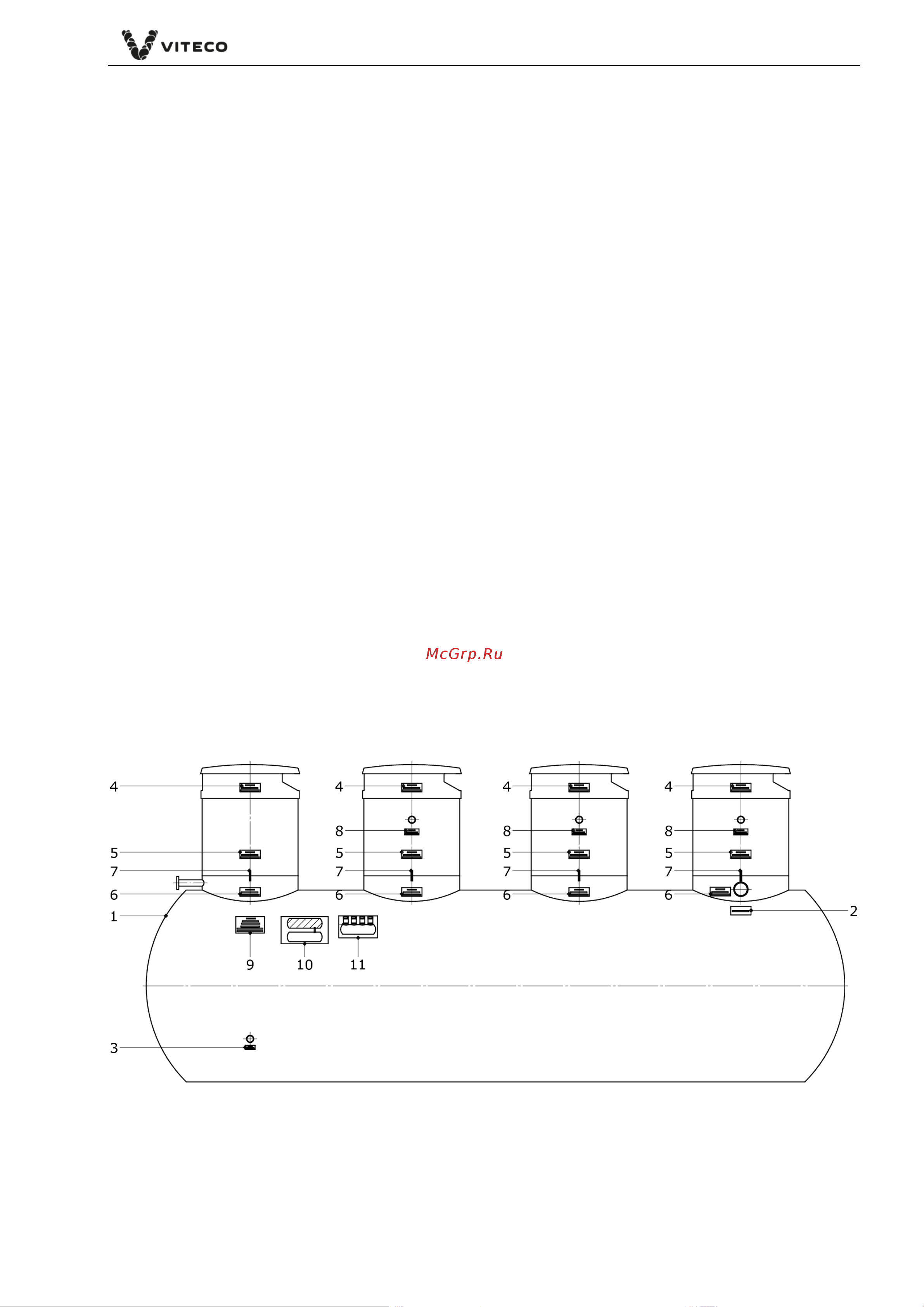

Рисунок 2 – Схема маркировки блока станции Argel-BIO
