ООО «ВИТЭКО» Векса, Векса-М Ш.012.000 РЭ

ПРИЛОЖЕНИЕ Б

(Обязательное)

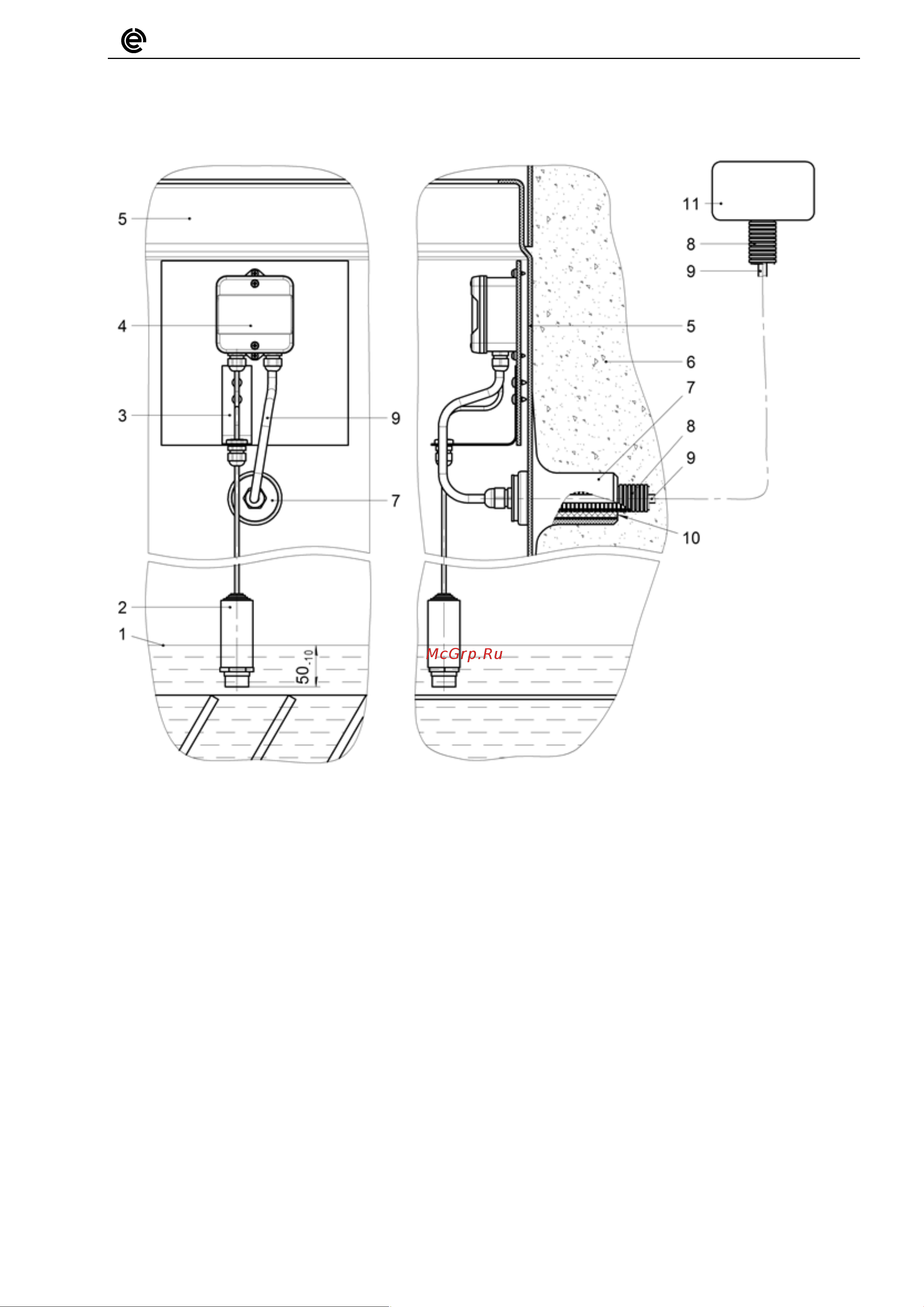

1 – уровень жидкости;

2 – датчик уровня нефтепродуктов;

3 – кронштейн фиксации кабеля датчика;

4 – распределительная коробка;

5 – колодец технический;

6 – уплотнённый песок;

7 – вывод кабельный;

8 – труба гофрированная;

9 – кабель;

10 – герметик силиконовый;

11 – сигнализатор уровня.

Рисунок Б.1– Схема монтажа датчика уровня нефтепродуктов

Кабель 9 от вывода кабельного 7 из технического колодца 5 до сигнализатора

уровня 11 проложить в трубе гофрированной 8. При прокладке кабельной линии 8, 9

предусмотреть комплекс защитных мер на выбор проектной организации. Зазор

между трубой гофрированной 8 и вводом кабельным 7 загерметизировать

силиконовым герметиком.
