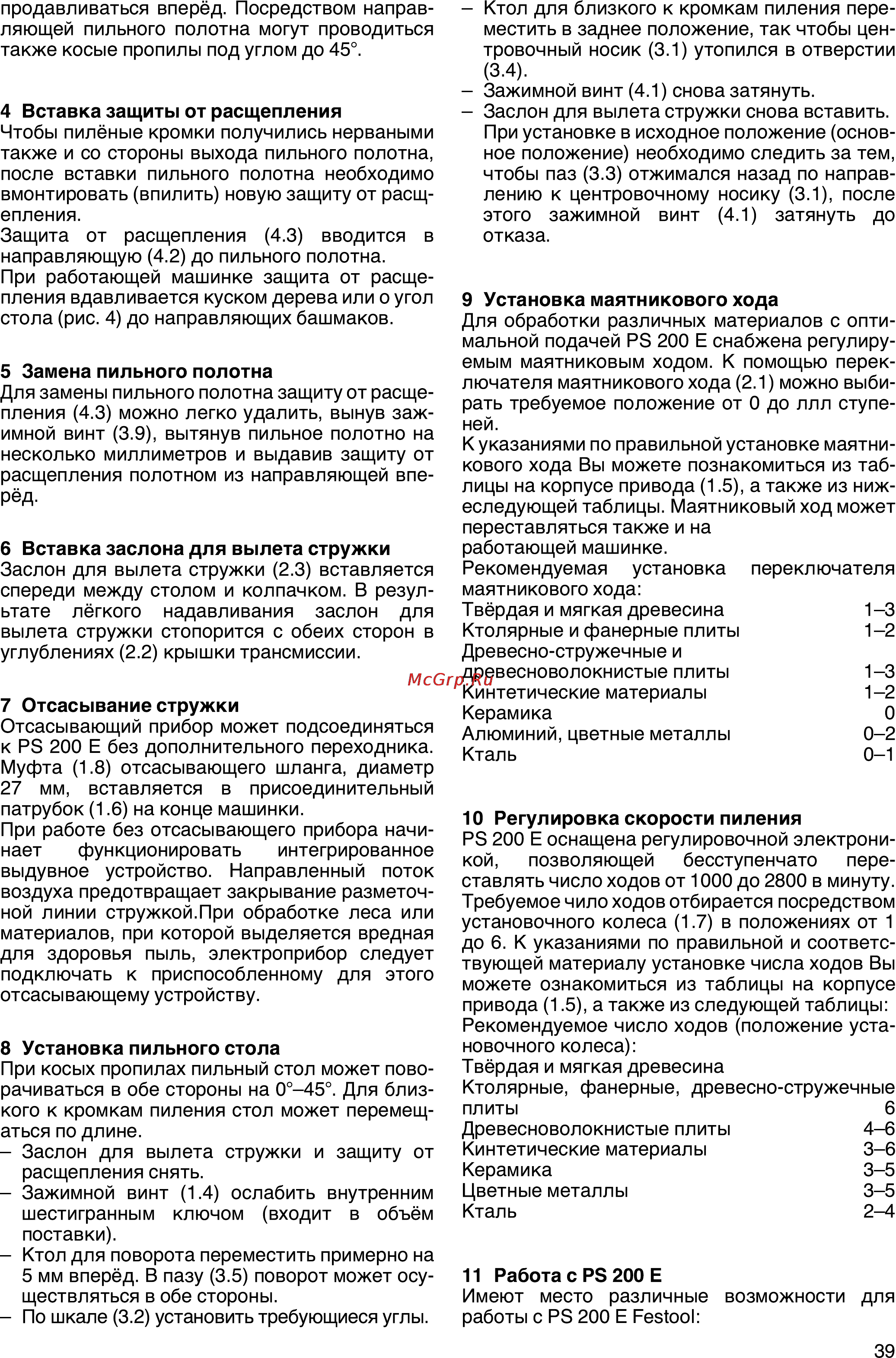

продавливаться вперёд Посредством направ ляющей пильного полотна могут проводиться также косые пропилы под углом до 45 4 Вставка защиты от расщепления Чтобы пилёные кромки получились нерваными также и со стороны выхода пильного полотна после вставки пильного полотна необходимо вмонтировать впилить новую защиту от расщ епления Защита от расщепления 4 3 вводится в направляющую 4 2 до пильного полотна При работающей машинке защита от расще пления вдавливается куском дерева или о угол стола рис 4 до направляющих башмаков 5 Замена пильного полотна Для замены пильного полотна защиту от расще пления 4 3 можно легко удалить вынув заж имной винт 3 9 вытянув пильное полотно на несколько миллиметров и выдавив защиту от расщепления полотном из направляющей впе рёд 6 Вставка заслона для вылета стружки Заслон для вылета стружки 2 3 вставляется спереди между столом и колпачком В резул ьтате лёгкого надавливания заслон для вылета стружки стопорится с обеих сторон в углублениях 2 2 крышки трансмиссии 7 Отсасывание стружки Отсасывающий прибор может подсоединяться к PS 200 Е без дополнительного переходника Муфта 1 8 отсасывающего шланга диаметр 27 мм вставляется в присоединительный патрубок 1 6 на конце машинки При работе без отсасывающего прибора начи нает функционировать интегрированное выдувное устройство Направленный поток воздуха предотвращает закрывание разметоч ной линии стружкой При обработке леса или материалов при которой выделяется вредная для здоровья пыль электроприбор следует подключать к приспособленному для этого отсасывающему устройству 8 Установка пильного стола При косых пропилах пильный стол может пово рачиваться в обе стороны на 0 45 Для близ кого к кромкам пиления стол может перемещ аться по длине Заслон для вылета стружки и защиту от расщепления снять Зажимной винт 1 4 ослабить внутренним шестигранным ключом входит в объём поставки Ктол для поворота переместить примерно на 5 мм вперёд В пазу 3 5 поворот может осу ществляться в обе стороны По шкале 3 2 установить требующиеся углы Ктол для близкого к кромкам пиления пере местить в заднее положение так чтобы цен тровочный носик 3 1 утопился в отверстии 3 4 Зажимной винт 4 1 снова затянуть Заслон для вылета стружки снова вставить При установке в исходное положение основ ное положение необходимо следить за тем чтобы паз 3 3 отжимался назад по направ лению к центровочному носику 3 1 после этого зажимной винт 4 1 затянуть до отказа 9 Установка маятникового хода Для обработки различных материалов с опти мальной подачей PS 200 Е снабжена регулиру емым маятниковым ходом К помощью перек лючателя маятникового хода 2 1 можно выби рать требуемое положение от 0 до ллл ступе ней К указаниями по правильной установке маятни кового хода Вы можете познакомиться из таб лицы на корпусе привода 1 5 а также из ниж еследующей таблицы Маятниковый ход может переставляться также и на работающей машинке Рекомендуемая установка переключателя маятникового хода Твёрдая и мягкая древесина 1 3 Ктолярные и фанерные плиты 1 2 Древесно стружечные и древесноволокнистые плиты 1 3 Кинтетические материалы 1 2 Керамика 0 Алюминий цветные металлы 0 2 Кталь 0 1 10 Регулировка скорости пиления PS 200 Е оснащена регулировочной электрони кой позволяющей бесступенчато пере ставлять число ходов от 1000 до 2800 в минуту Требуемое чило ходов отбирается посредством установочного колеса 1 7 в положениях от 1 до 6 К указаниями по правильной и соответс твующей материалу установке числа ходов Вы можете ознакомиться из таблицы на корпусе привода 1 5 а также из следующей таблицы Рекомендуемое число ходов положение уста новочного колеса Твёрдая и мягкая древесина Ктолярные фанерные древесно стружечные плиты 6 Древесноволокнистые плиты 4 6 Кинтетические материалы 3 6 Керамика 3 5 Цветные металлы 3 5 Кталь 2 4 11 Работа с PS 200 Е Имеют место различные работы с PS 200 Е Festool возможности для 39
