ООО «ВИТЭКО» Жироуловители Верта-1 – Верта-10 Ш.055.000 РЭ

1 – колодец технический;

2 – переходник 800/560;

3 – уплотнитель;

4 – разгрузочная железобетонная плита;

5 – кольцо опалубочное;

6 – дорожное покрытие;

7 – люк чугунный (не входит в комплект

поставки).

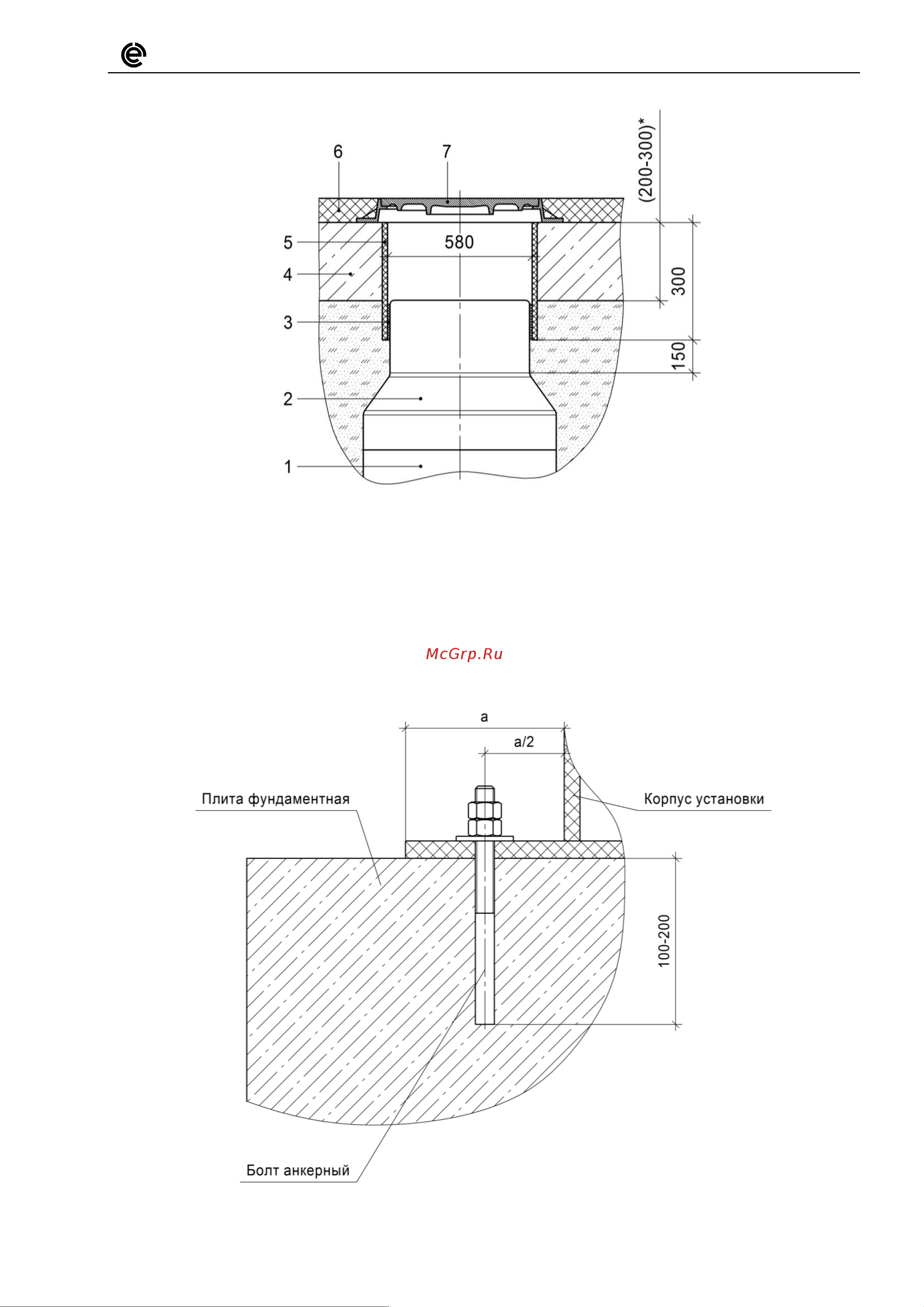

Рисунок Б.5 – Схема монтажа технического колодца под чугунный люк

Рисунок Б.6 – Крепление жироуловителя к железобетонной плите
