ООО «ВИТЭКО» Жироуловители Верта-1 – Верта-10 Ш.055.000 РЭ

1 – корпус*;

2 – патрубок входной;

3 – патрубок выходной;

4 – плита крышки колодца;

5 – кольцо колодца;

6 – плита днища колодца;

7 – цементная стяжка;

8 – люк чугунный;

9 – дорожное покрытие;

10 – цемент М100;

11 – песок уплотнённый.

Н3 – глубина расположения входного патрубка от поверхности земли до лотка.

* установка монтируется в ж/б колодец в основном исполнении

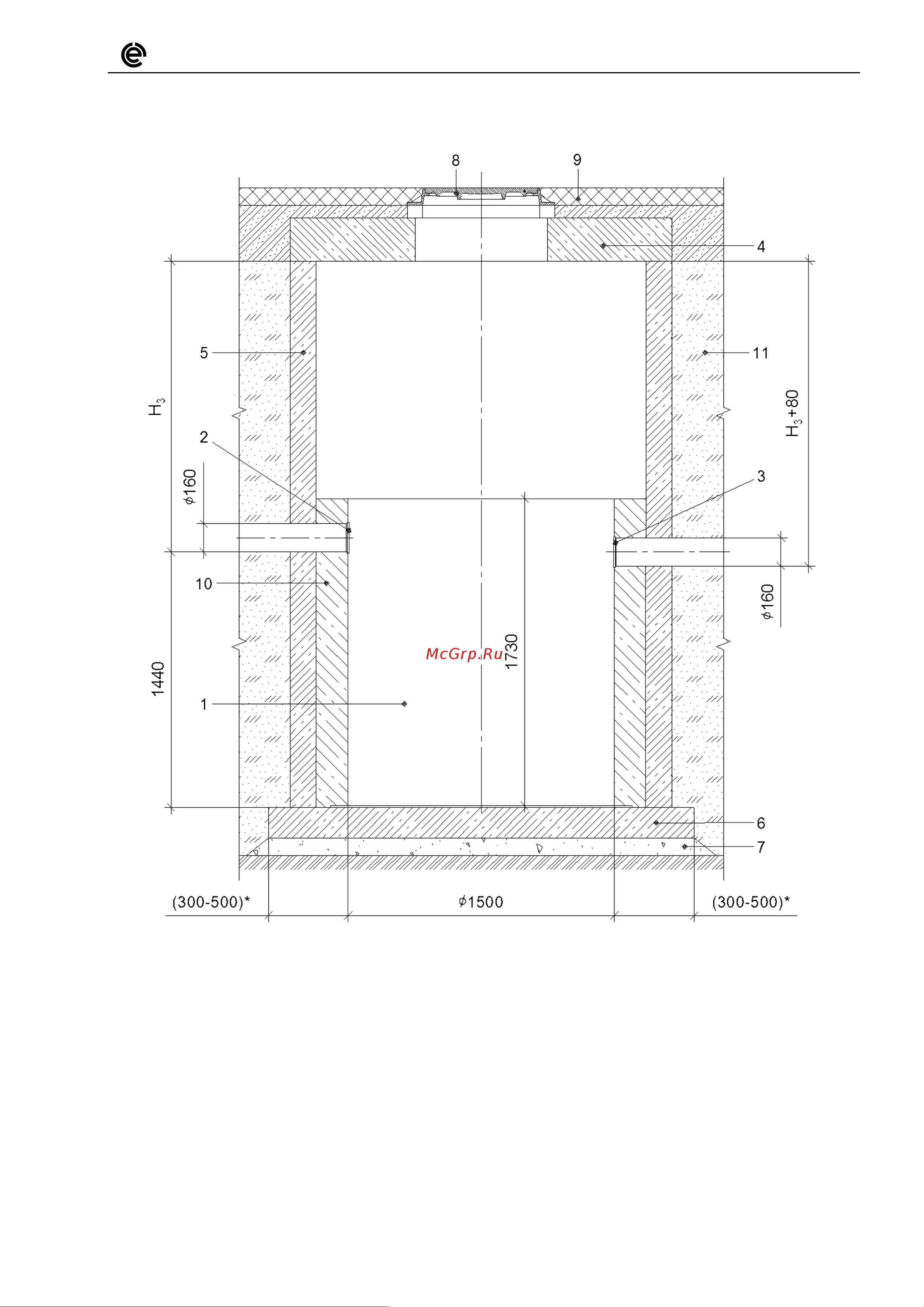

Рисунок Б.4 – Монтаж установки Верта-8 в ж/б колодец
