ООО «ВИТЭКО» Жироуловители Верта-1 – Верта-10 Ш.055.000 РЭ

1 – корпус;

2 – патрубок входной;

3 – патрубок выходной;

4 – переходник;

5 – колодец технический ∅800

с пластиковым люком;

6 – песок уплотнённый;

7 – фундаментная железобетонная

плита;

8 – цементная стяжка.

Н3 – глубина расположения входного патрубка от поверхности земли до лотка.

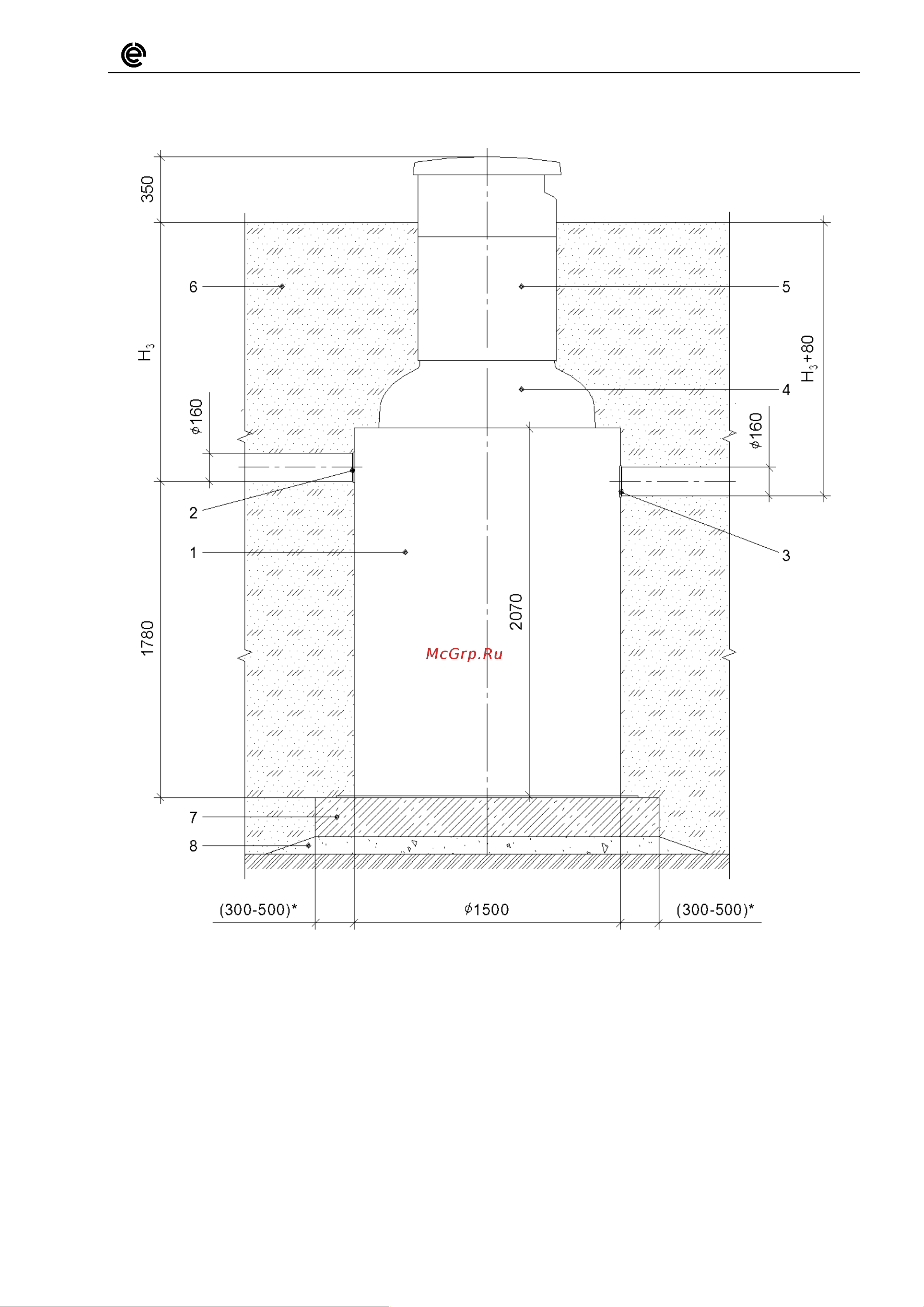

Рисунок Б.2 – Монтаж установки Верта-10 на железобетонную плиту
