транспортировки, Вы должны срочно поста-
вить об этом в известность продавца и не
начинать эксплуатацию станка.
Утилизируйте упаковку в соответствие с
экологическими нормами.
Удалите антикоррозионную смазку при
помощи мягкого растворителя.
Закрепите дисковый шлифовальный сто-
лик (А, рис. 1) на корпусе станка. Несущая
штанга (В, рис. 1) крепится в отверстии кор-
пуса при
помощи ручки делительного меха-
низма (С, рис. 1).

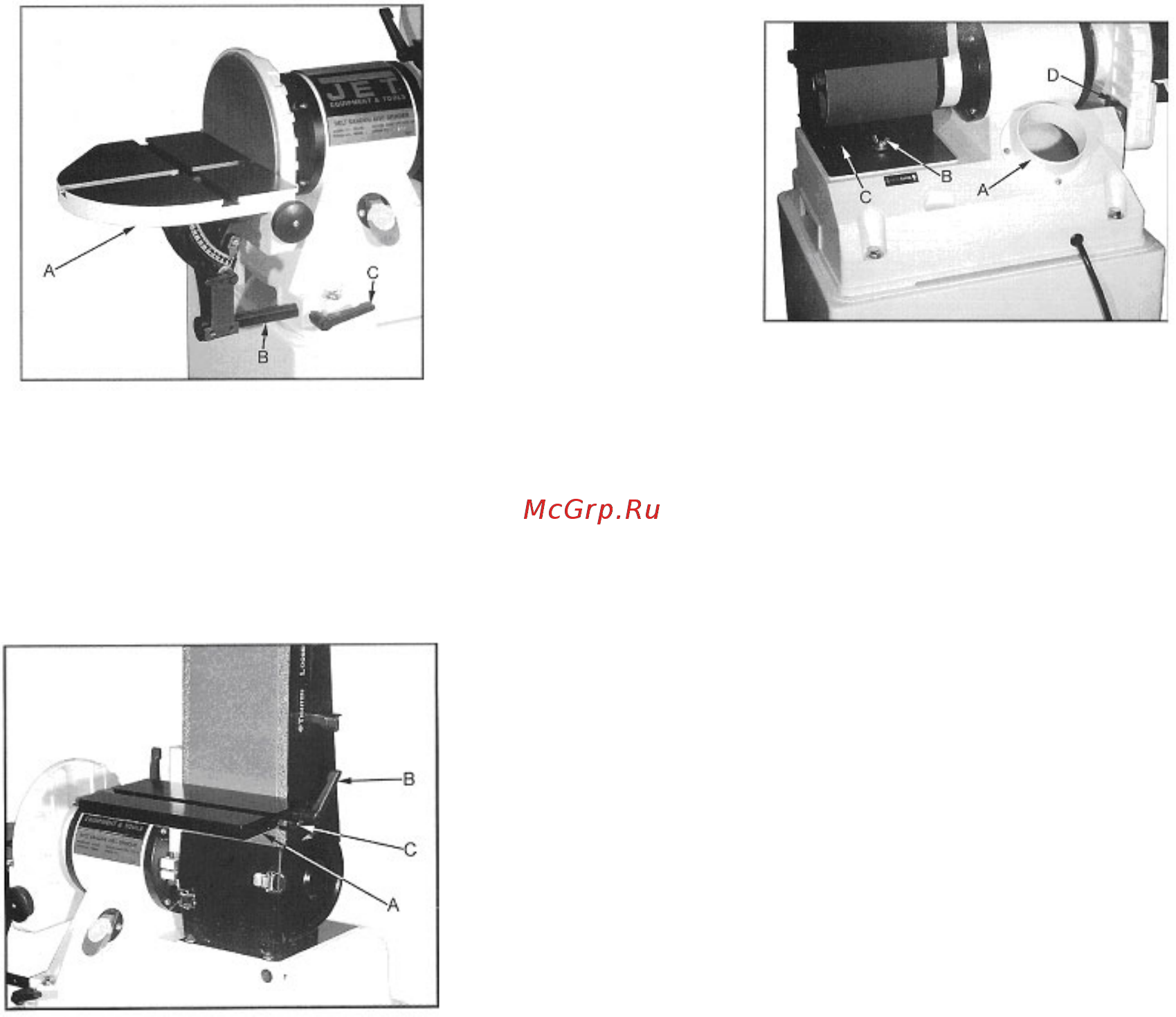

Рис. 1.
Установите расстояние в 2 мм между
шлифовальной тарелкой и скосом столика.
Закрепите ленточно-шлифовальный сто-
лик (А, рис. 2) при помощи двух ручек с де-
лительным механизмом (В, рис. 2) и двух
болтов.
Рис. 2.
Примечание:
Ленточно-шлифовальный станок можно
снять и заменить дисковым шлифовальным
станком. Для этого в корпусе имеются два
посадочных отверстия.
5.3. Электрические соединения
Подключение к сети клиентом, а также
используемые им удлинители должны соот-
ветствовать инструкции. Напряжение в сети
и частота должны совпадать с данными на
фирменных табличках станка.
Заводская защита
предохранителем долж-
на составлять при этом 10 А.
Используйте только соединительный про-
вод с обозначением Н07RN-F.
Подключение и ремонт электрооборудова-
ния должен проводиться специалистами с
допуском.
5.4. Подключение вытяжки
Станок должен перед включением быть
подсоединен к вытяжке таким образом, что-
бы при включении шлифовального механиз-
ма вытяжка автоматически включалась од-
новременно со
станком.
Минимальная скорость струи воздуха в
100 мм-вытяжном патрубке (А, рис. 3) долж-
на составлять 20 м/сек. Вытяжные шланги
должны соответствовать параметру „трудно
возгораемый“ и должны быть вовлечены в
систему заземления вытяжного устройства.
Рис. 3.
Оттяните заслонку (С, рис. 3) для аспира-
ции ленточно-шлифовального станка. Отжа-
тием вниз заслонки (D, Рис. 3) открываем
вход воздушному потоку ленточно-
шлифовального станка.
5.5. Ввод в эксплуатацию
Включение станка происходит с помощью
зеленой кнопки на главном включателе.
Красная кнопка служит для отключения
станка.
6. ЭКСПЛУАТАЦИЯ СТАНКА
Перемещать уложенную на столик станка
заготовку. При этом пальцы следует держать
сложенными вместе, а заготовку вести ки-
стью руки в положении плашмя.
Не трогайте ничего под станком.
Всегда соблюдайте достаточное расстоя-
ние от двигающейся абразивной ленты или
тарельчатого шлифовального круга.
У сложных форм, шаблонов для точного и
уверенного ведения, а также у длинных за-
готовок осуществлять
крепление роликовы-
ми стойками.
Для наклонной заточки можно установить
станок с уклоном. Установите расстояние в 2
мм между шлифовальной бумагой и откосом
столика.
Имеющийся в поставке центровочный
упорный центр (А, рис. 4) можно использо-
вать для контурного шлифования. Установи-
те желаемый радиус и зажмите стопорные
винты (В, рис. 4).
