22
Компоненты материнской платы
30º30º
5
6
6
6
6
6 6
6
4
3

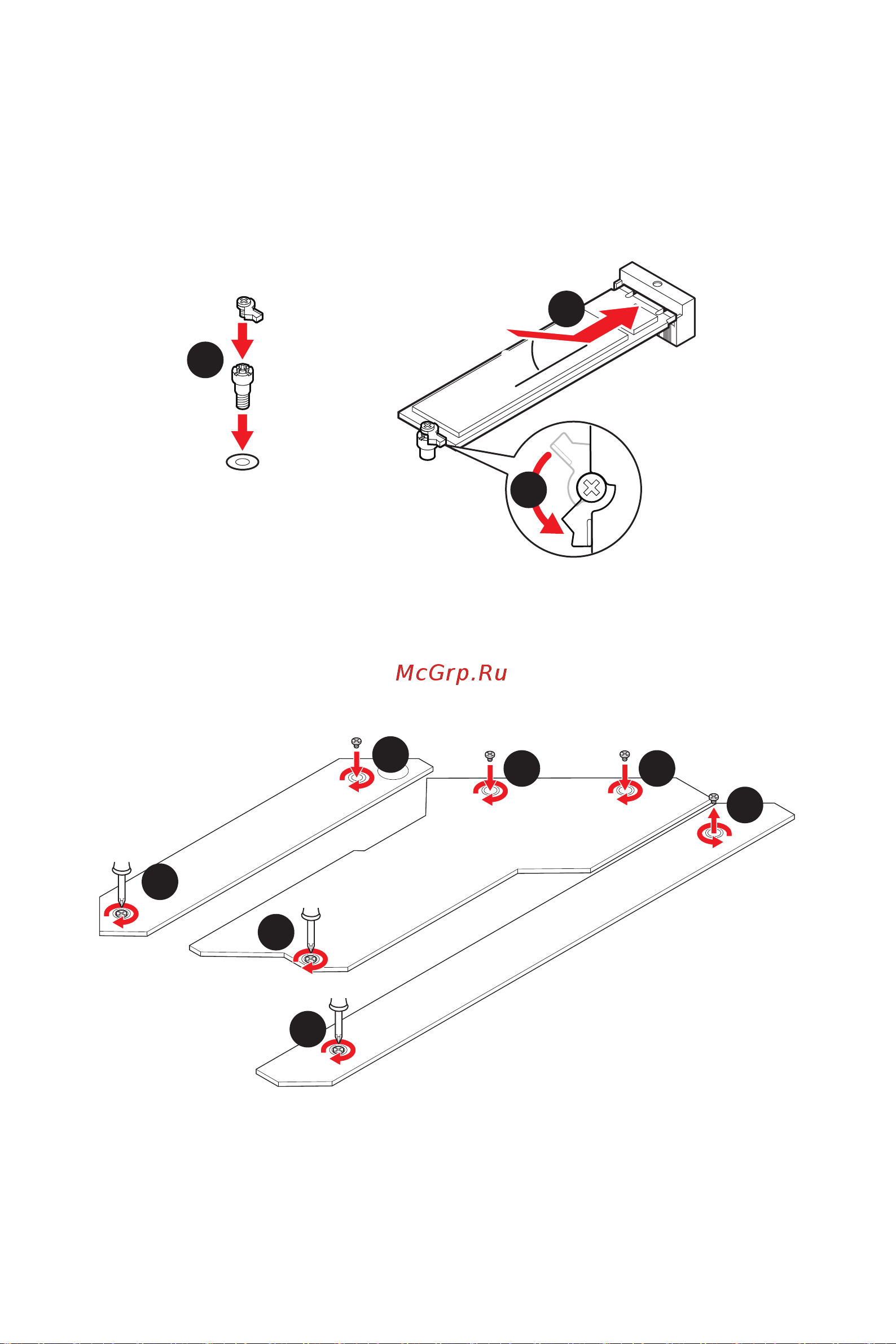

3. Если зажим EZ M.2 не установлен, установите прилагаемый комплект зажима
EZ M.2 в слот M.2 в соответствии с длиной твердотельного накопителя.
4. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов.
5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD.
6. Установите на место радиатор M.2 SHIELD FROZR и закрепите его.
