SU-WL500 (1)

SU-WL100 (2)

Одиниця виміру: см

Цифри у наведеній таблиці можуть дещо відрізнятися в залежності від монтажу.

Стіна, до якої кріпиться телевізор, повинна бути в змозі витримати вагу, щонайменше в чотири

рази більшу за вагу телевізора. Вагу див. на стор. 26-28 (Технічні характеристики).

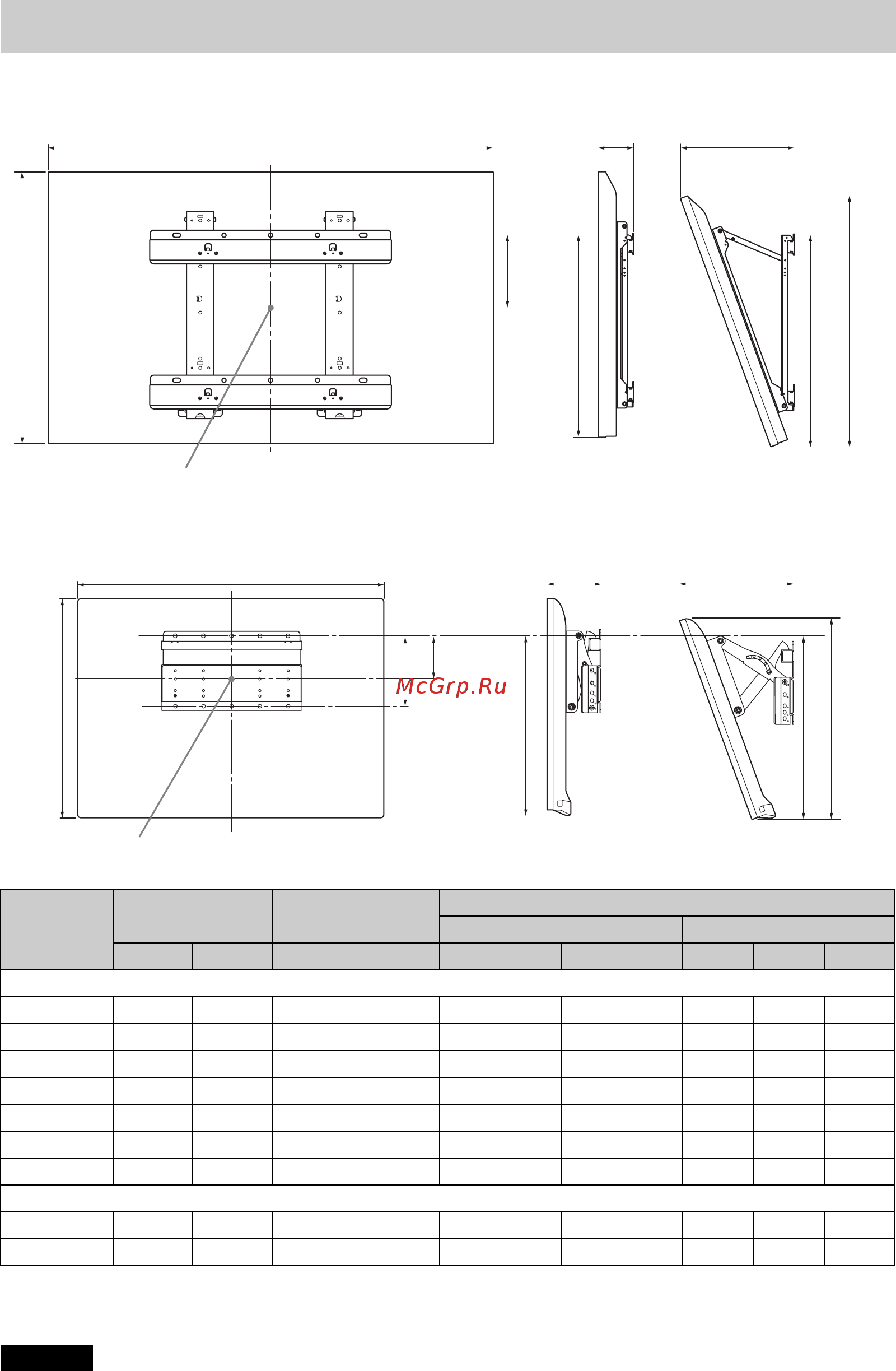

Таблиця розмірів для встановлення телевізора

Назва

моделі

KDL-

Габарити

дисплея

Габарити центру

екрана

Довжина для кожного кута монтажу

Кут (0°) Кут (20°)

A B C D E F G H

SU-WL500 (1)

55HX75x

127,1 76,1 7,8 46,8 10,7 33,4 70,5 47,7

46HX75x

107,6 65,2 13,3 46,9 10,7 29,6 60,2 47,7

46EX65x

107,4 65,1 13,3 46,9 10,8 29,4 59,9 47,6

40HX75x

94,3 57,8 17,0 46,9 10,7 27,0 53,1 47,7

40EX65x

94,1 57,6 17,0 46,8 10,7 26,8 52,9 47,5

32HX75x

75,6 47,3 16,2 41,0 10,7 25,4 43,3 42,1

32EX65x

75,3 47,2 16,2 41,0 10,7 25,2 43,8 41,9

SU-WL100 (2)

26EX55x

64,2 41,2 7,8 29,4 10,9 21,7 37,5 27,6

22EX55x

53,5 35,0 10,8 29,5 10,6 19,3 31,7 27,6

Цент

альна точка ек

ана

125

Центральна точка екрана

УВАГА!
