5.2 Описание работы схемы электрической принципиальной машины СО-313А.
В соответствии с рисунком 5, выключатель Q подключается к сети трехфазного
переменного тока частотой 50 Гц, напряжением 380 В с глухо-заземленной нейтралью
через вилку штепсельную Х.
Устанавливаем выключательQ в положение «ВКЛ». Нажатием на кнопку S2 и
ручку, с помощью которой нажимается толкатель микропереключателя S3, катушка
пускателя К становится на самопитание. При этом замыкаются контакты пускателя К в
силовой цепи и напряжение подается на обмотки двигателя М.
При отпускании устройства отключения машины 5, в соответствии с рисунком 1,
двигатель М отключается от сети.
По окончании работы выключаем выключатель Q, соединение Х отсоединяем от сети.

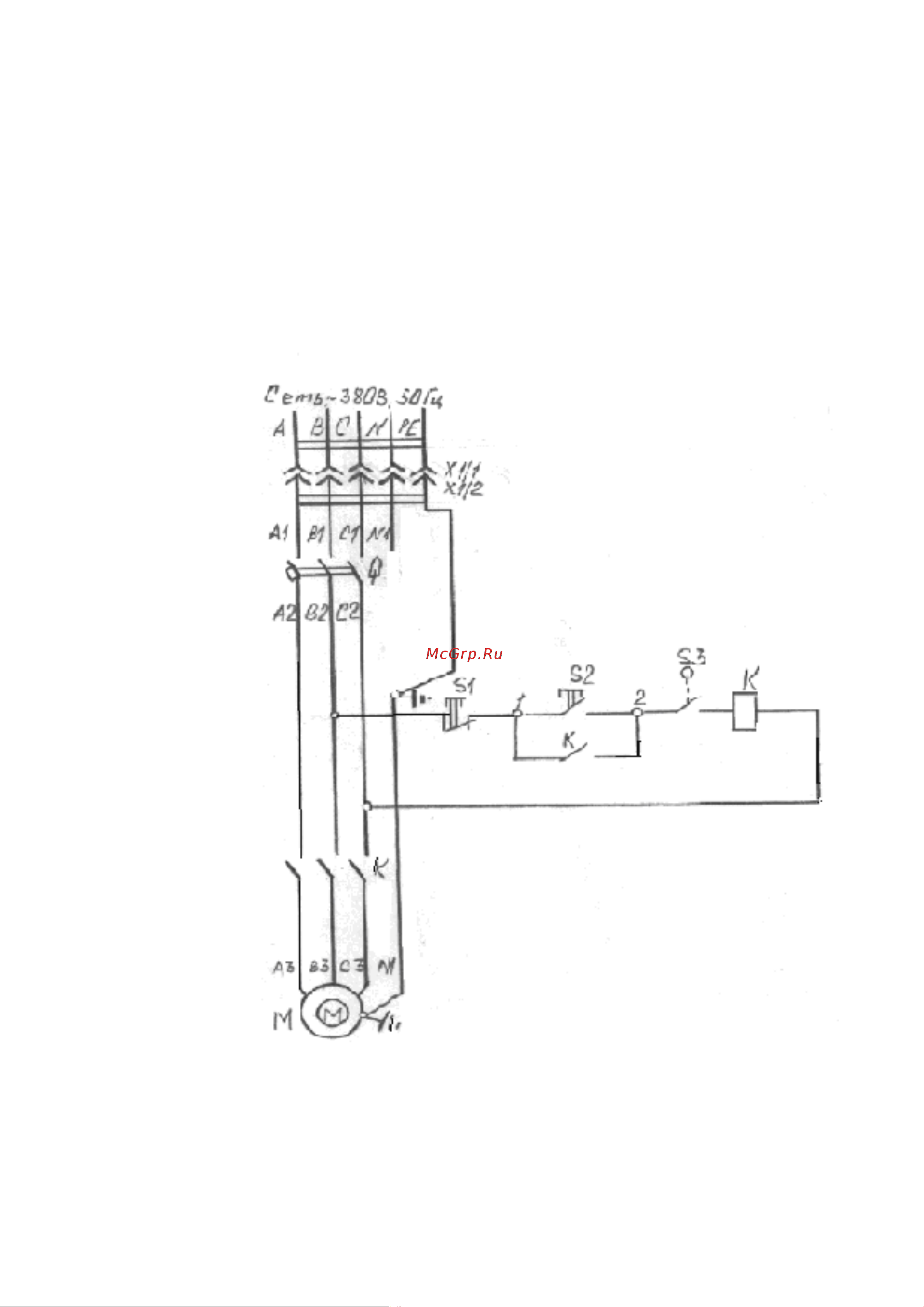

Рисунок 5 – Схема электрическая принципиальная
машины СО-313 А
8
