5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1 Машина фрезеровальная в соответствии с рисунком 1 состоит из корпуса 1, в

котором установлены опоры и барабан с осями и ламелями (в поставку не входит,

приложение 1), подмоторной плиты 2 с электродвигателем, механизма управления 3 с

рукояткой быстрого подъема инструмента, стойки 4 с винтом регулировки глубины

фрезерования, кожуха 5 с клиноременной передачей, устройства ходового 6 с опорными

колесами и направляющим роликом, электрооборудования 7.

Примеры установки ламелей и шайб на барабан в приложении 2.

Рабочий орган (барабан с осями и ламелями) вращается посредством

клиноременной передачи, которая передает крутящий момент от электродвигателя.

Опускание и подъем рабочего органа производится рукояткой быстрого подъема

инструмента. Глубина реза устанавливается винтом регулировки глубины фрезерования.

Конструктивной особенностью машины является возможность подключения

пылесоса

5.2 Описание работы схемы электрической принципиальной.

Подключение машины к сети производится штепсельным разъемом ШР1 согласно

ПУЭ, МЭК и нормам безопасности, установленным национальным органом страны, в

которой эксплуатируется машина.

Пуск машины производится нажатием кнопки SB1 пульта управления S1.

Останов производится нажатием кнопки SB2 пульта управления.

После окончания работы машину отключить от сети.

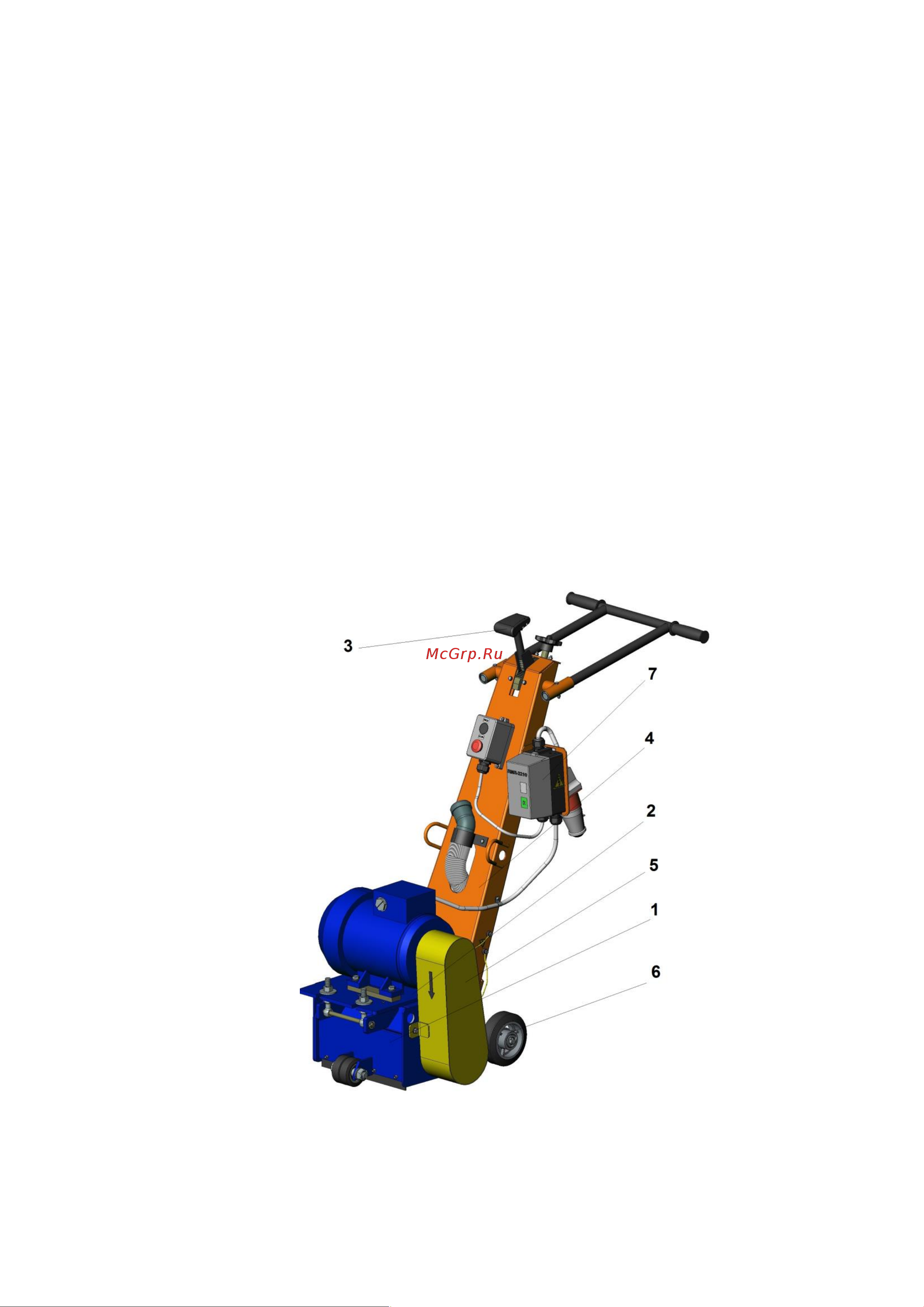

Рисунок 1 – Общий вид машины

1 - корпус, 2 – подмоторная плита, 3 – механизм управления, 4 – стойка, 5 – кожух, 6 –

устройство ходовое, 7 – электрооборудование

- 6 -
