ЭКСПЛУАТАЦИЯ ЭКСПЛУАТАЦИЯ

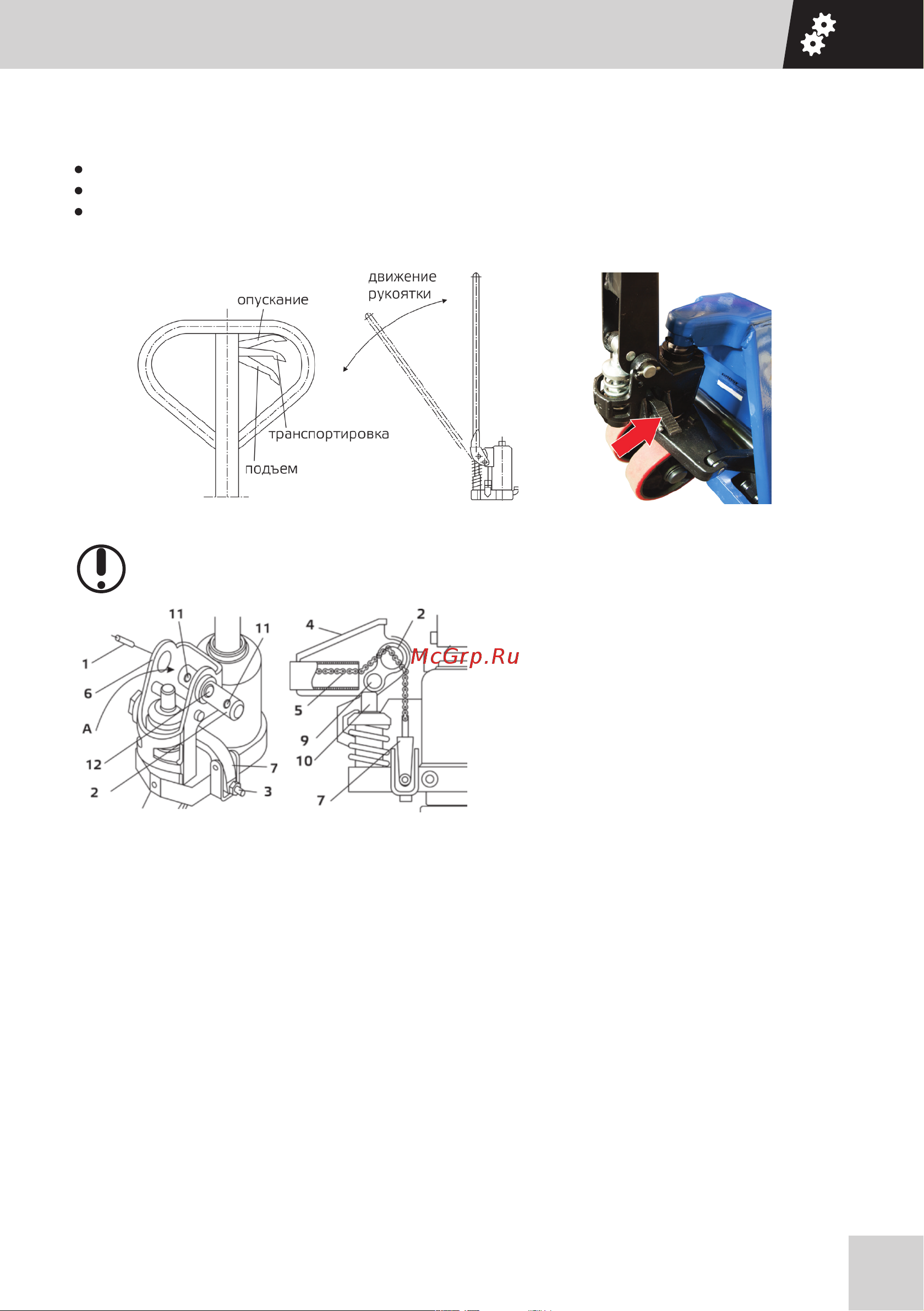

2.3 ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Основным элементом управления тележкой служит ручка с расположенным на ней рычагом

управления. Рычаг управления имеет 3 положения, обозначенные на схеме, а именно

Подъем

Нейтральное положение (транспортировка)

Опускание

Также на некоторых моделях в районе рулевых колес находится педаль опускания вил - при

необходимости опустить паллет можно пользоваться ей.

2.4 ПОДГОТОВКА К РАБОТЕ

После распаковки оборудования внимательно осмотрите его на предмет возмож-

ных повреждений и отсутствующих компонентов – при выявлении несоответствий

обратитесь к авторизованному дилеру.

Сборка гидравлической тележки.

Для сборки ручки:

1. Достаньте ручку из комплекта поставки

и распакуйте ее.

2. Установите ручку управления (4) в

положение (А) таким образом, чтобы

отверстия в нижней ее части совме-

стились с отверстиями в кронштейне

гидроузла. Нажимная ось рукоятки (9)

должна касаться малого штока (10).

3. Вставьте ось рукоятки (2) в совмещен-

ные отверстия рукоятки и кронштейна гидроузла (6).

4. Для фиксации оси рукоятки (2) вставьте в отверстия (11) пружинные штифты (1).

5. Пропустите цепочку рукоятки (5) через отверстие (12).

6. Осторожно выньте транспортировочный штифт (8), надавив нажимной осью рукоятки (9)

на малый шток (10).

7. Закрепите винт, расположенный на конце цепочки, в угловом рычаге (7) при помощи

гаек таким образом, чтобы при нахождении рычага управления в среднем (нейтральном)

положении и при качании рукоятки, вилы не поднимались.

8. Проверьте функциональность рабочих режимов:

• рычаг управления находится в верхнем положении (опускание): в этом положении вилы

тележки должны опускаться;

• рычаг управления находится в нейтральном положении (транспортировка): качните

несколько раз рукояткой, вилы не должны подниматься/опускаться;

• рычаг управления находится в нижнем положении (подъем): качните несколько раз руко-

яткой, вилы должны подниматься.

Если в каком-либо из вышеперечисленных режимов вилы ведут себя иным образом - произ-

ведите регулировку гайки регулировочного штифта цепочки. Если это не помогло, отрегули-

руйте винт (3) и снова проверьте функциональность.
