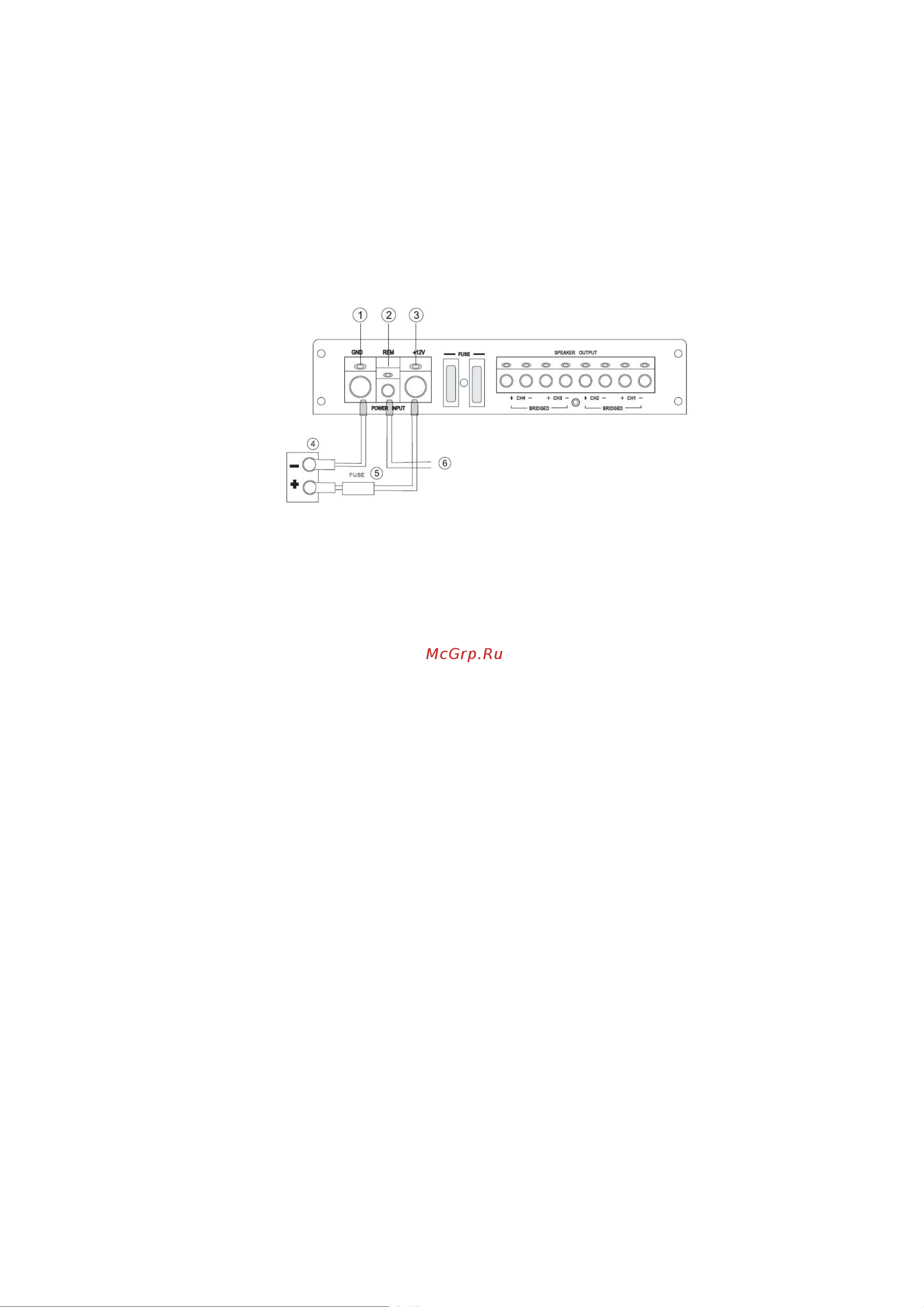

Плюсовой провод от разъема +12V усилителя должен подключать-

ся непосредственно к плюсовой клемме аккумулятора. Для безопасности в

разрыв этого провода должен быть включен держатель с предохраните-

лем. Держатель для предохранителя должен располагаться на расстоя-

нии не более 60 см от аккумулятора. Ток срабатывания предохранителя

должен превышать на 10-15% суммарный ток срабатывания предохрани-

телей

усилителя.

К разъему REM усилителя подключите выход радиоприемника для

включения внешнего усилителя. В этом случае усилитель будет автомати-

чески включаться (выключаться) при включении радиоприемника. При от-

сутствии в радиоприемнике выхода для включения усилителя разъем

REM усилителя можно подключить к ключу зажигания или к.включателю

“+12 В Вкл” автомобиля. Для подключения используйте

провод сечением

не менее 0,75 мм

Входы усилителя подключаются к линейным выходам головного

устройства (радиоприемника).Подключения рекомендуется проводить ка-

белями RCA с двойным или тройным экраном. Для исключений помех ка-

бели RCA должны быть максимально удалены от проводов питания (на-

пример, можно провода питания проложить с правой стороны салона ав-

томобиля, аудио кабели – с левой стороны).

Подключение акустических

систем (АС) к усилителю проводите в

соответствии с нижеприведенными схемами, руководствуясь надписями на

корпусе усилителя. При этом соблюдайте фазировку АС (выводы акусти-

ческих систем со знаком “+” должны соединяться с “+” разъемами усилите-

лей). Нарушение фазировки приведет к уменьшению отдачи (громкости

звучания) АС. Низкочастотные АС (сабвуферы) в усилителе М76.4 сле-

дует подключать к

выходам CH1,HC2. Допустимые значения импеданса АС

приведены в разделе ОНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ. Не под-

ключайте к усилителю АС с меньшим импедансом, не подключайте выво-

ды АС к корпусу автомобиля и к цепям питания + 12 В - это может привес-

ти к выходу из строя, как усилителя, так и АС.

Подключение внешнего регулятора усиление

на низких частотах к

усилителю УРАЛ АК 1.500 проводите с использованием кабеля, входящего

в комплект поставки. Его можно прокладывать в салоне автомобиля вме-

сте с проводами питания.
