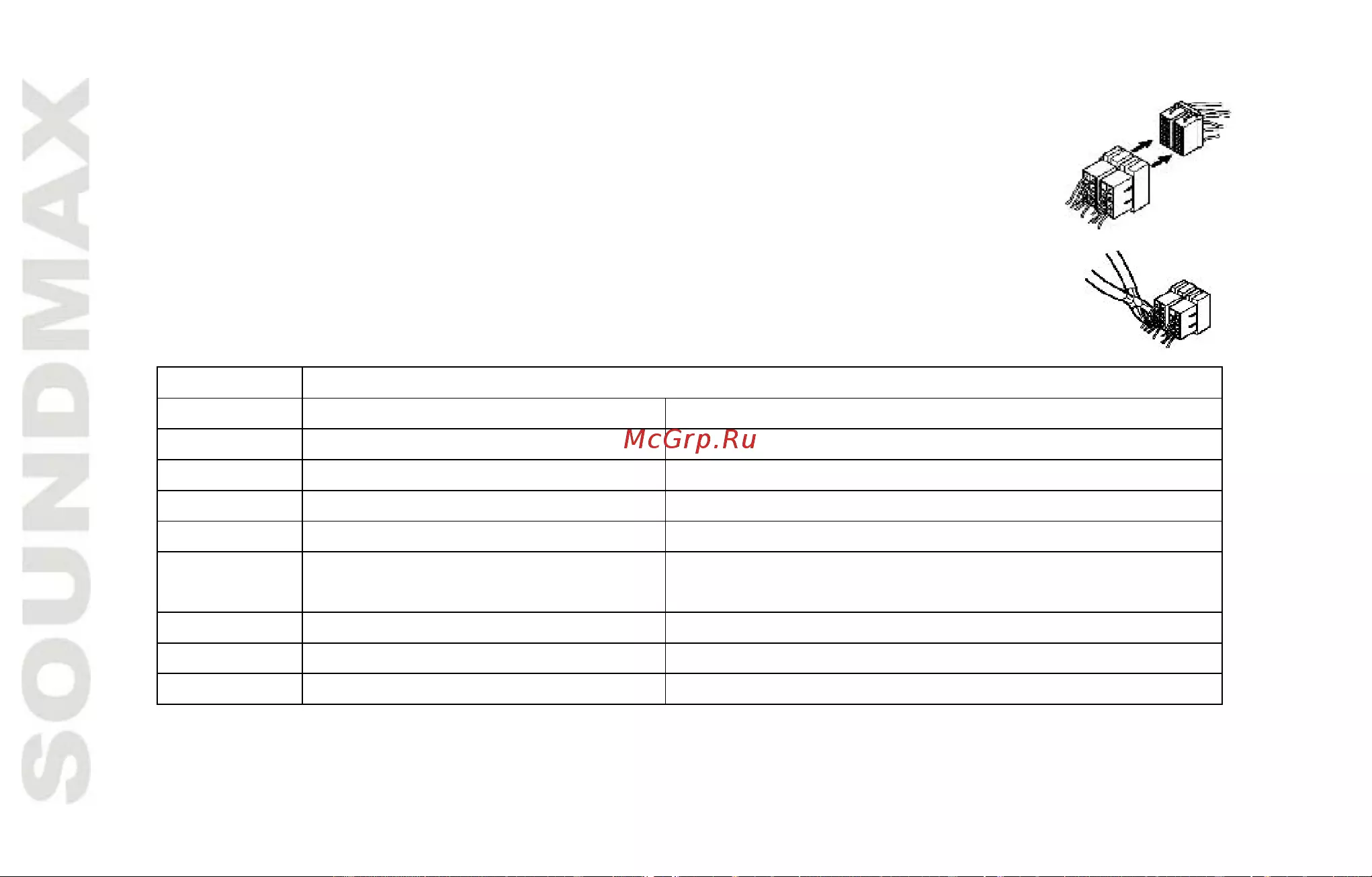

Использование разъема ISO

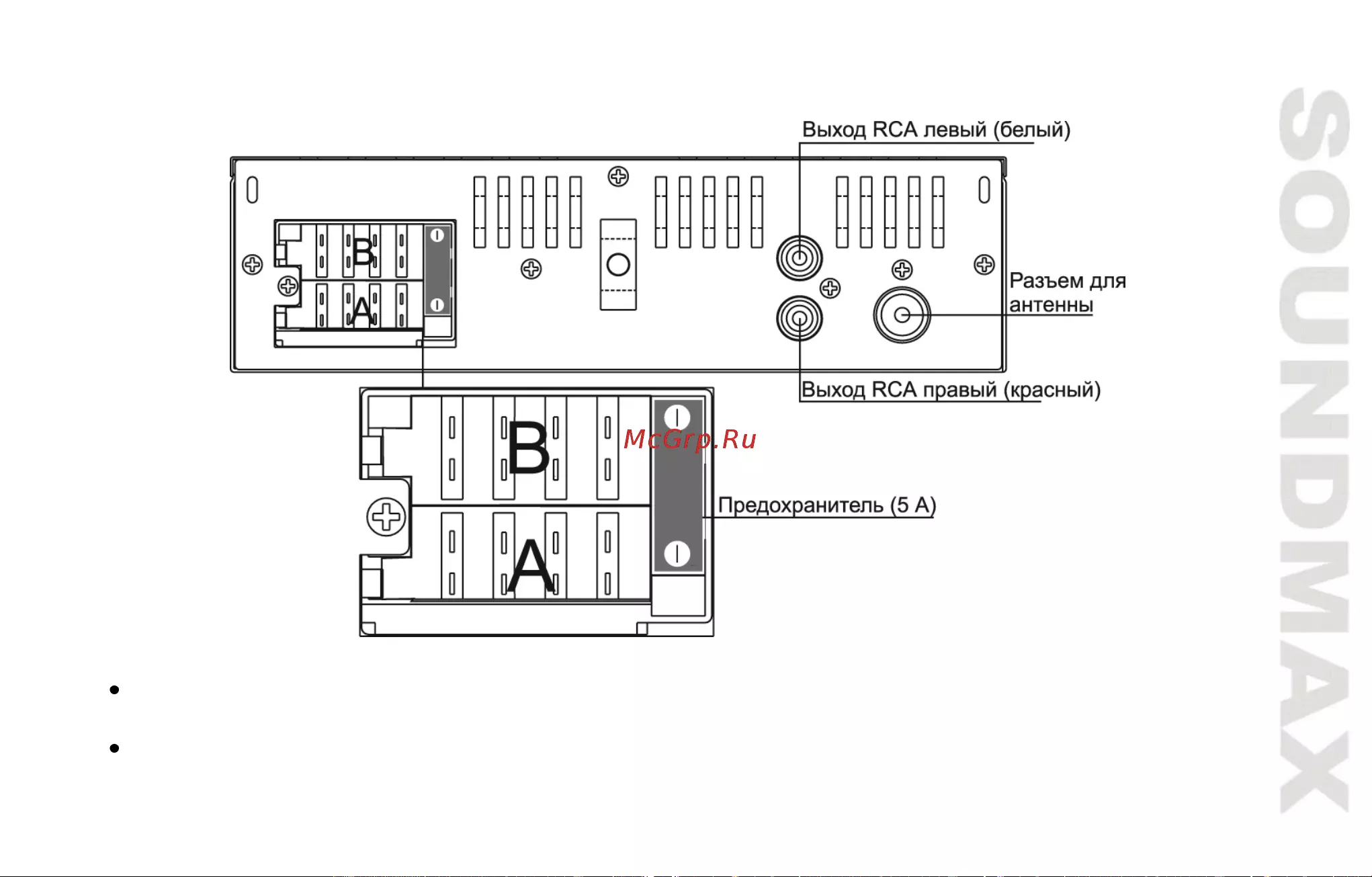

1. Если в Вашем автомобиле есть разъем ISO, произведите
подключение, как показано на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все
провода перед подключением, неправильное подключение может
привести к повреждениям изделия. Обрежьте разъем, подключите
цветные головки разъема к шнуру питания батареи в соответствии с
приведенной таблицей.
Номер
Функция
Разъем A
Разъем B
1
-
Задний правый(+)---Фиолетовый
2
-
Задний правый(-)---Фиолетовый/Черный
3
-
Передний правый(+)---Серый
4
Питание 12В (+)/желтый
Передний правый(-)---Серый/Черный
5
Питание антенны/синий-
белый
Передний левый(+)---Белый
6
-
Передний левый((-)---Белый/Черный
7
Зажигание/красный
Задний левый(+)---Зеленый
8
Заземление/черный
Задний левый(-)---Зеленый/Черный
Провод питания антенны предназначен для подачи питания на антенну и для удаленного
управления дополнительным усилителем.
