Установка устройства в приборную панель

• Подсоедините аудиовидеоконнектор к соответствующему разъему на задней панели устройства в

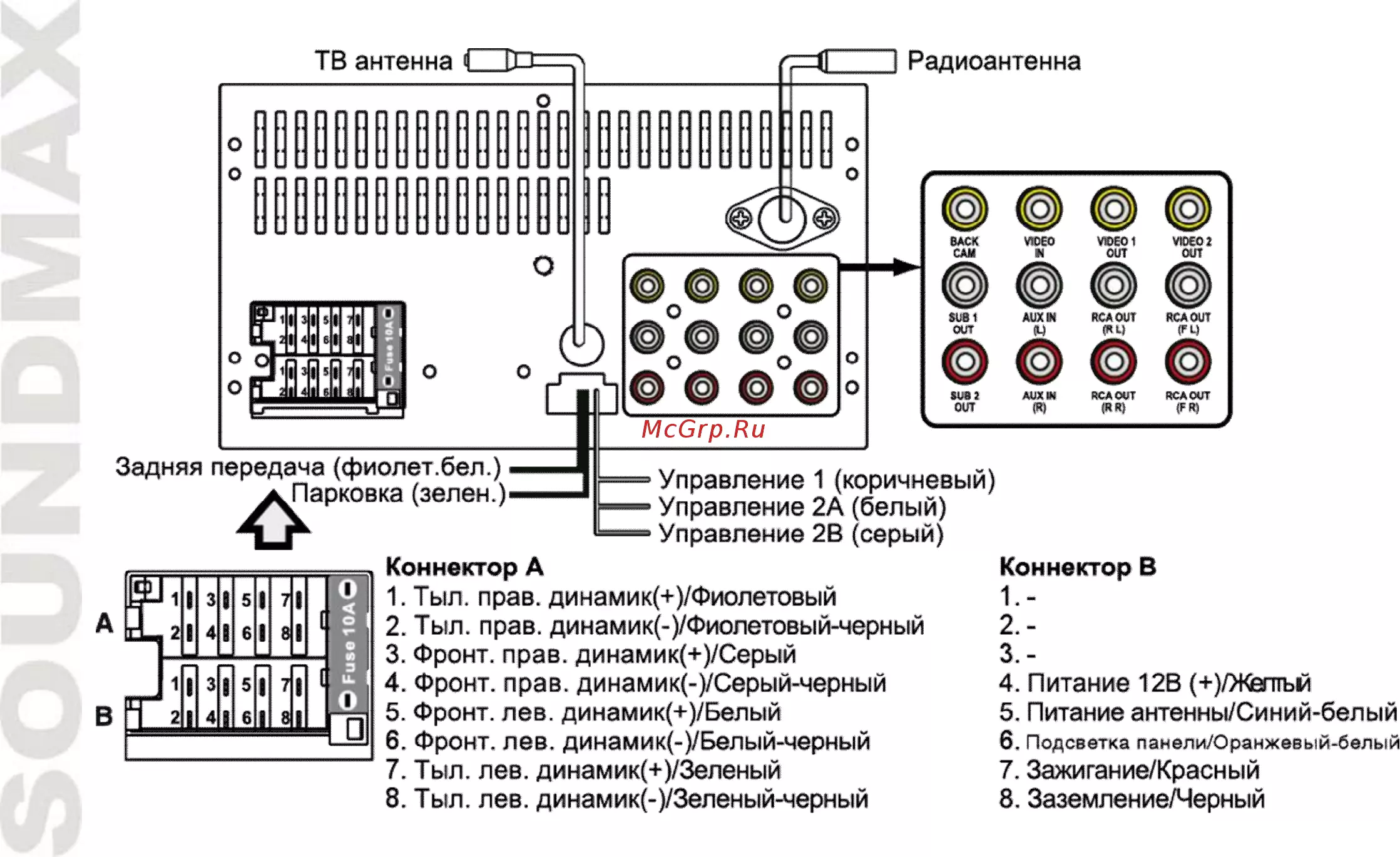

соответствии со схемой электрических подключений (см. далее).

• Прикрепите крепежные скобы к боковым панелям и задней панели устройства с помощью винтов .

• Вставьте устройство в слот до упора.

• С помощью 4 винтов прикрепите устройство спереди.

• При работе устройство может сильно нагреваться, поэтому кабели не должны касаться корпуса

устройства. При плавлении оплетки кабелей возможно короткое замыкание.

• Извлечение устройства из приборной панели: Отключите питание устройства. Отключите клемму с

отрицательного полюса аккумулятора автомобиля. Выверните четыре фронтальных винта. Извлеките

устройство из слота и отсоедините все кабели.
