СПИДОМЕТР (ИНДИКАТОР СКОРОСТИ)
Показывает скорость движения автомобиля
(спидометр).
СЧЕТЧИК ЧИСЛА ОБОРОТОВ
Указывает число оборотов двигателя.
ЦИФРОВОЙ УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

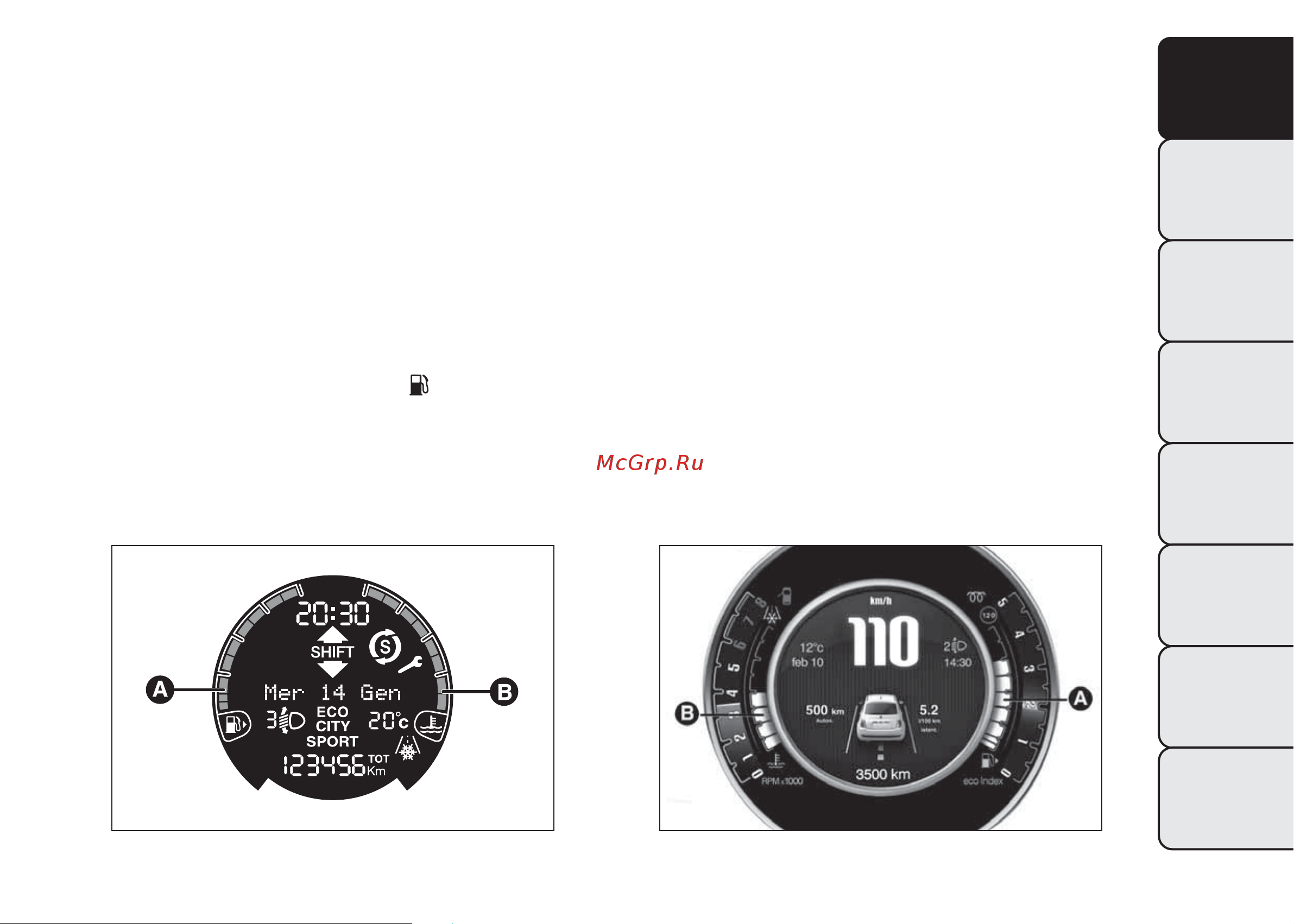

Цифровой указатель A РИС. 5 (исполнения с
многофункциональным дисплеем) или A РИС. 6
(исполнения с цветным дисплеем) указывает
количество топлива в баке.
Включение контрольной лампы
указывает на
то, что в топливном баке осталось около 5
литров топлива.
Не ездить на автомобиле с почти пустым баком:
недостаточная подача топлива может повредить
катализатор.
ЦИФРОВОЙ УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ
Цифровой указатель B РИС. 5 (исполнения с
многофункциональным дисплеем) или B РИС. 6
(исполнения с цветным дисплеем) показывает
температуру охлаждающей жидкости двигателя
и начинает передавать показания, когда
температура жидкости превышает 50 °C.
Исполнения с многофункциональным дисплеем
Первое деление всегда горит, что указывает
на правильную работу системы.
Исполнения с цветным дисплеем
Первая отметка синего цвета всегда горит, она
указывает на низкую температуру охлаждающей
жидкости двигателя.
РИС. 5
F0S0422
РИС. 6
F0S0420
