Заднее

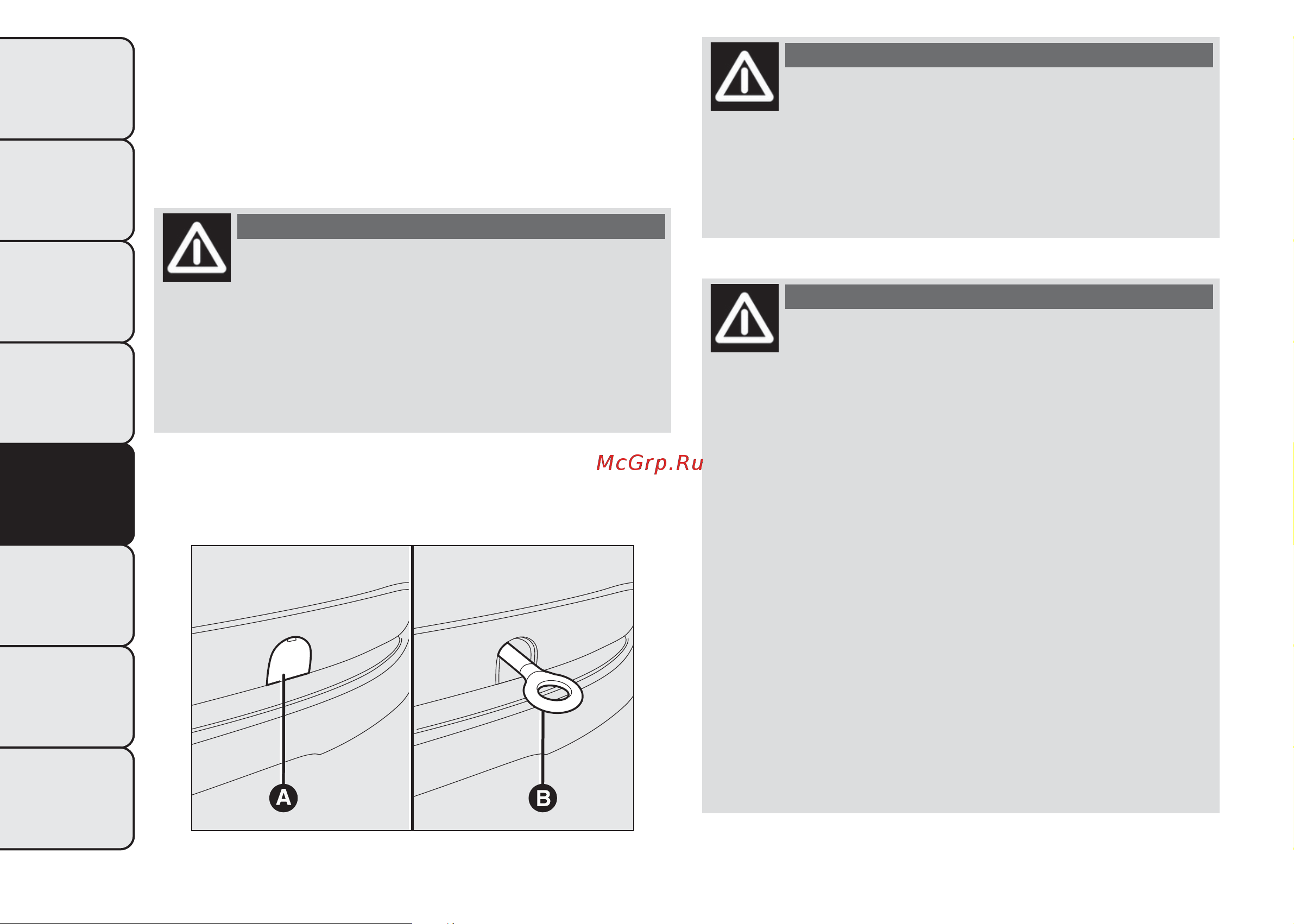

❒ снять заглушку A РИС. 149
❒ извлечь буксировочное кольцо B РИС. 150 из
его гнезда в ящике инструментов;
❒ плотно закрутить кольцо на штифт с резьбой.
ВНИМАНИЕ!
Перед началом буксировки
повернуть ключ зажигания в
положение MAR, а затем в положение STOP,
не извлекая его. При извлечении ключа
автоматически включается блокировка
рулевого управления, что означает
невозможность выворачивать колеса.
ВНИМАНИЕ!
Прежде чем привинтить
буксировочное кольцо, тщательно
очистить резьбу. Перед началом
буксировки проверить плотное
закручивание кольца в посадочном
положении.
ВНИМАНИЕ!
Буксировочное кольцо (переднее/
заднее) должно использоваться
только для буксировки по дорожному
покрытию. Допускается буксировка на
короткие расстояния с помощью
соответствующего устройства,
отвечающего правилам дорожного
движения (жесткое сцепление),
перемещение автомобиля по дорожному
покрытию для подготовки к буксировке или
перевозке эвакуатором. Буксировочное
кольцо НЕ ДОЛЖНО применяться для
вытягивания автомобиля на дорожное
покрытие, при наличии препятствий и/или
для буксировки с помощью тросов или
других нежестких устройств. При
соблюдении вышеизложенных условий
буксировка должна осуществляться двумя
автомобилями (буксир и буксируемый),
по возможности выровненными по оси.
РИС. 150
F0S0108
198
