КОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫ
БЕЗОПАСНОСТЬ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
142
ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
УКАЗАТЕЛЬ
ПАНЕЛЬ
ИНСТРУМЕНТОВ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
Замена колеса выполняется
следующим образом:
❒
остановить автомобиль в таком месте,
где он не будет представлять опасно-
сти для других участников движения и
где можно выполнить замену колеса в
безопасных условиях; Дорожное по-
крытие должно быть по возможности
ровным и достаточно твердым;
❒
заглушите двигатель и взведите ры-
чаг стояночного тормоза;
❒
включите первую или заднюю пере-
дачу;
❒
перед выходом из салона наденьте
светоотражающий жилет (обяза-
тельный по закону);
❒

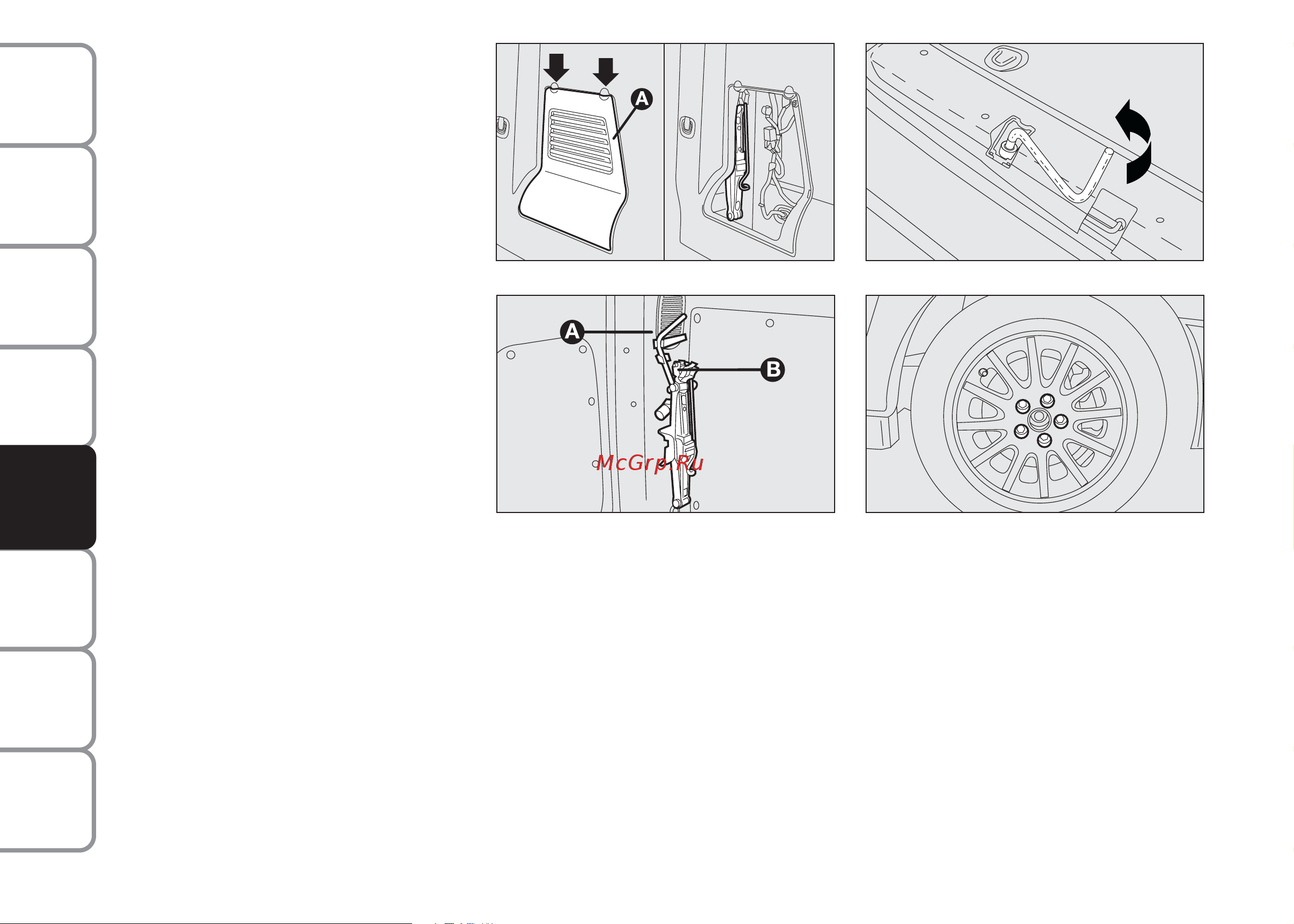

на некоторых моделях чтобы до-
стать домкрат, нужно снять защит-
ную крышку A-рис. 2;
❒
извлечь рычаг управления A-рис. 3
из соответствующих удерживающих
устройств;
❒
отвернуть блокирующее устройство
B-рис. 3;
❒
отвернуть с помощью рычага управ-
ления B-рис. 3 крепежный болт опо-
ры запасного колеса рис. 4;
❒
извлечь болт опоры колеса и снять
колесо;
❒
снять колпак ступицы колеса (если
предусмотрен), используя инстру-
менты из комплекта;
❒
отпустить на один оборот болты на
заменяемом колесе;
❒
повернуть рычаг управления дом-
кратом, чтобы его частично открыть;
❒
установить домкрат напротив соот-
ветствующего гнезда рядом с заме-
няемым колесом;
❒
убедиться, что канавка домкрата хо-
рошо наделась на ребро лонжерона;
❒
предупредить других пассажиров о
своем намерении поднять автомо-
биль; при подъеме автомобиля ни-
кто не должен находиться рядом с
ним и не должен его трогать до тех
пор, пока он не будет вновь опущен;
❒
повернуть рукоятку домкрата и под-
нять транспортное средство таким
образом, чтобы колесо было на не-
сколько сантиметров над землей.
При вращении рукоятки убедиться,
что движение выполняется свобод-
но без опасности поранить руку тре-
нием об землю. Подвижные части
домкрата (винт и шарниры) также
могут стать причиной получения
травм, избегайте соприкосновения
с ними. Тщательно очистите одежду
при попадании на нее консистент-
ной смазки;
рис. 4
F0P0296m
рис. 5
F0P0295m
рис. 2
F0P0294m
рис. 3
F0P0190m
139-158 SCUDO LUM RUS 07/03/14 16.04 Pagina 142
