КОМБИНАЦИЯ ПРИБОРОВ

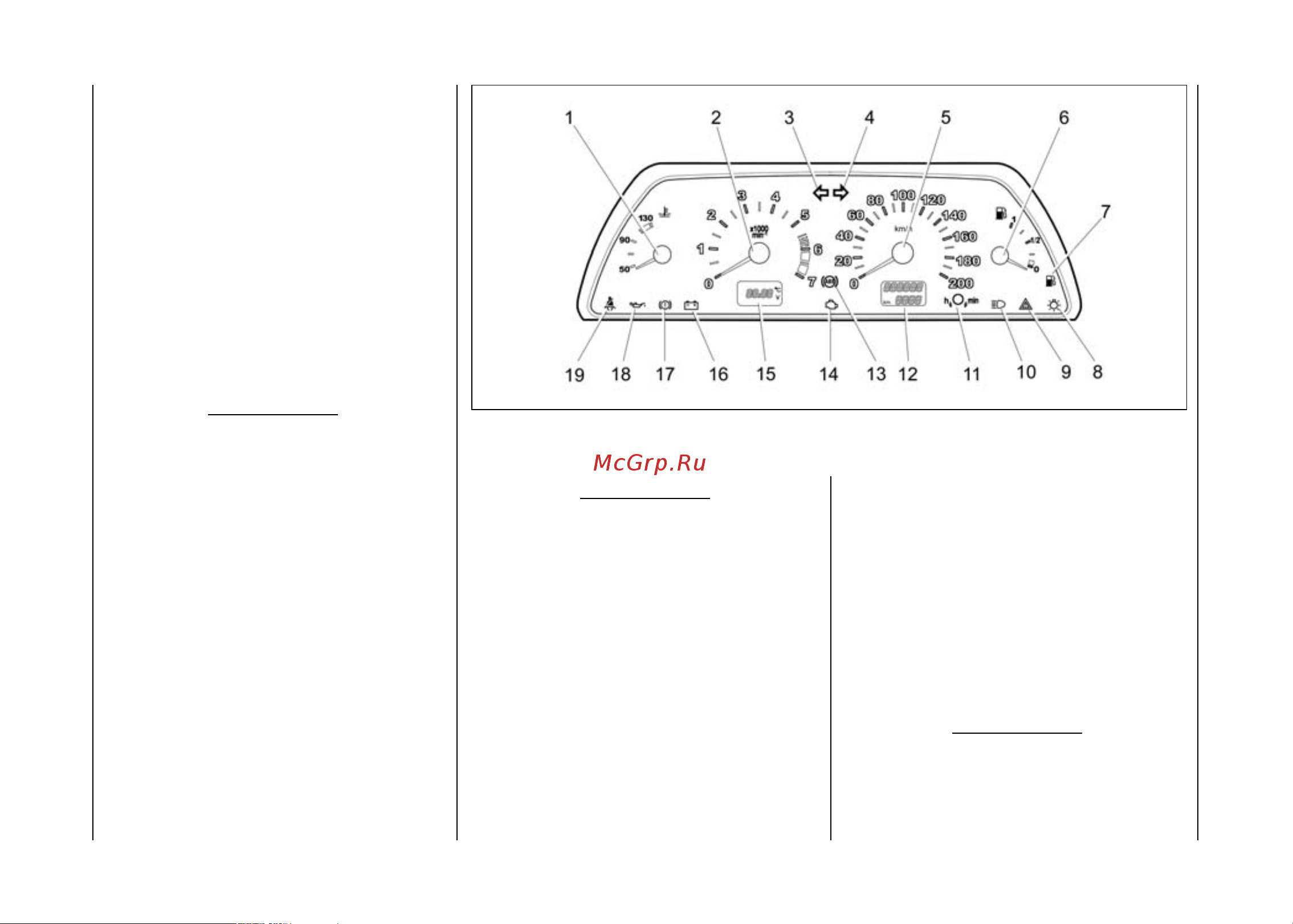

Комбинация приборов показана
на рисунке 14, где:
1 – указатель температуры
охлаждающей жидкости. Пере-
ход стрелки в красную зону шкалы
указывает на перегрев двигателя.
ВНИМАНИЕ
!
Запрещается эксплуатация
автомобиля с перегретым дви-
гателем, когда стрелка указа-
теля находится в красной зоне.
Автомобиль должен быть до-
ставлен на аттестованное ПССС
для определения и устранения
причины перегрева двигателя.
2 – тахометр. Указывает часто-
ту вращения коленчатого вала
двигателя. Зона шкалы с красной
штриховкой обозначает режим
работы двигателя с высокой
частотой вращения коленчатого
вала, красная зона шкалы – опас-
ные для двигателя режимы.
ВНИМАНИЕ!
Не допускайте работу двига-
теля в красной зоне, а также
работу двигателя с частотой
менее 800 мин
-1
при трогании и
движении.
3 – контрольная лампа вклю-
чения указателей поворота по
левому борту. Загорается зеле-
ным мигающим светом при вклю-
чении левого поворота.
4 – контрольная лампа вклю-
чения указателей поворота по
правому борту. Загорается зеле-
ным мигающим светом при вклю-
чении правого поворота.
5 – спидометр.
6 – указатель уровня топлива.
7 – контрольная лампа резер-
ва топлива. Загорается оранже-
вым светом, если в топливном
баке осталось менее 4–6,5 л.
ВНИМАНИЕ
!
Никогда не допускайте пол-
ной выработки топлива. Это
увеличивает износ узлов топ-
ливной системы и может при-
6 Р. Э. 21213 рус. яз 19
Рис. 14. Комбинация приборов
