 32 

Примечание

Данное подключение используется в том случае, когда устанавливается нормально замкнутое

реле блокировки стартера. При использовании такого подключения отключение подачи пита

ния на охранную систему приводит к тому, что перестает работать функция блокировки стар

тера, а это, в свою очередь, позволяет запустить двигатель автомобиля.

ARM() — черный провод с белой полосой: выход сигнала отрицательной полярности 500 мА

(когда система снята с охраны) — нормально разомкнутое реле блокировки (требуется уста

новка дополнительного реле).

Канал CH2 — темносиний провод: выход второго канала CH2.

Отрицательный выход второго канала 500 мА с задержкой активируется при нажатии и удержа

нии на время более 1,2 сек кнопку CH2 брелокапередатчика. Отрицательный выходной сигнал

второго канала активируется согласно выбранной функции F9 таблицы программирования.

Темносиний провод системы представляет собой слаботочный транзисторный выход, поэтому

он должен использоваться только для включения внешнего реле.

Предупреждение

Непосредственное подключение темносинего провода к сильноточному выходу цепи откры

вания замка багажника автомобиля, а также к входу некоторых устройств дистанционного

запуска двигателя автомобиля приведет к повреждению основного блока охранной системы.

Схема примерного использования канала 2 приведена ниже.

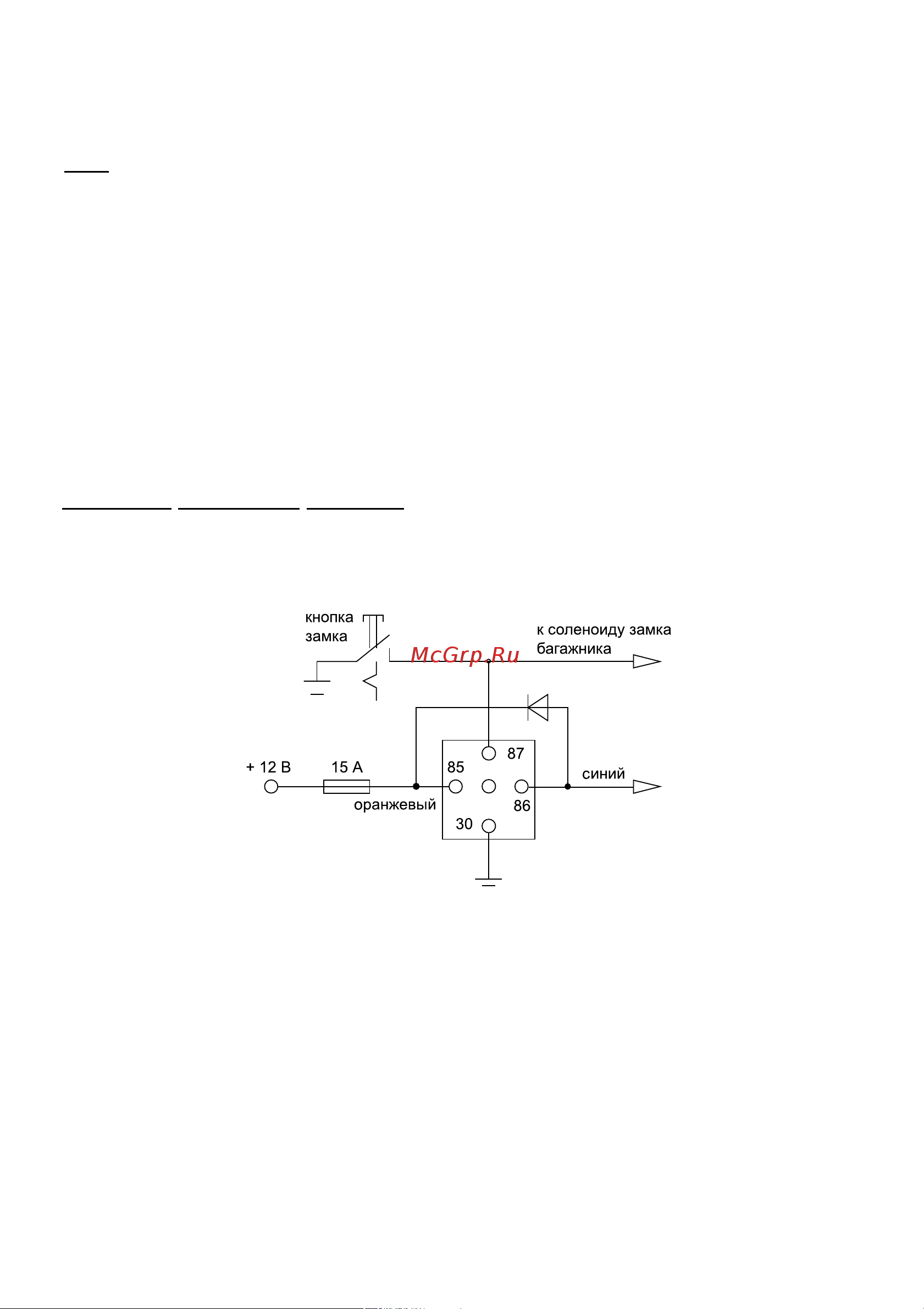

Управление

открыванием багажника

Подключите выбранный провод канала управления к контакту управления реле типа PIT 40 А

12 VDC (или эквивалентного автомобильного реле, рассчитанного на ток 30–40 A). Подключите

провода к другим контактам реле в соответствии с Вашей схемой управления. Схема при

мерного использования канала 2 для управления открыванием багажника приведена ниже:

Канал CH3 — зеленый провод с черной полосой/зеленый провод с красной полосой:

выход третьего канала системы CH3.

Выход управления по каналу CH3 представляет собой два вывода нормально разомкнутого

реле с током нагрузки не более 1 А. Канал CH3 позволяет управлять различными дополни

тельными устройствами, подключаемыми к системе.

Для подачи управляющего сигнала на дополнительное устройство по каналу CH3 используйте

брелокипередатчики согласно табл.1 табл.2 команд управления системой, а также исполь

зуйте таблицу программируемых функций для выбора требуемых параметров F10.

Канал CH4 — зеленый провод с белой полосой: слаботочный канал управления различ

ными дополнительными устройствами, подключаемыми к системе (максимальный ток 500 мА).

Выход канала CH4 соединяется с "массой" в течение времени активации канала.

Выход канала CH4 — слаботочный выход, предназначен для управления обмоткой дополни

тельного реле или эквивалентной слаботочной нагрузкой.

Для подачи управляющего сигнала на дополнительное устройство по каналу CH4 используйте

брелокипередатчики согласно табл.1 табл.2 команд управления системой, а также исполь

зуйте таблицу программируемых функций для выбора требуемых параметров F11.
