Pioneer DJM-500 Инструкция по эксплуатации онлайн [27/31] 8705

Содержание

• Djm 500 1
• Важно 1
• Инструкции по эксплуатации 1
• У pioneer 1
• Для 2
• Информация для пользователя 2
• Переключатель сетевого напряжения 2
• Поражения током не подвергайте устройство воздействию дождя или влаги 2
• Предупреждение 2
• Выявление неисправностей 29 технические характеристики 0 3
• Использование специальных эффектов 17 3
• Использование функции запуска воспроизведения с затуханием 26 3
• Наименования и функции средств управления 9 3
• Предостережение о кабеле питания 3
• Предостережения касающиеся обращения с устройством 4 проверка комплектации 4 возможности 5 подключения 3
• Содержание 3
• Конденсация 4
• Предостережения касающиеся обращения с устройством 4
• Проверка комплектации 4
• Расположение 4
• Установите устройство в хорошо вентилируемое место где оно не будет подвержено воздействию высокой температуры или влажности 4
• Чистка устройства 4
• Возможности 5
• Дополнительные разъемы входа выхода 5
• Запуск воспроизведения с затуханием 5
• Счетчик bpm 5
• Счетчик пикового уровня 5
• Трехполосный эквалайзер и срезка звука 5
• Цифровое отображение эффектора 5
• Широкий выбор эффектов 5
• Подключение источников сигнала 6
• Подключения 6
• Подключение аудио кабелей 7
• 1 кнопка срезки громкости звука 8
• Для защиты подключенного усилителя и громкоговорителей от чрезмерно мощ ного сигнала эта кнопка используется для снижения громкости вывода 8
• Подключение выходов микрофонов и т д 8
• 2 переключатель источника сигнала на задней панели регуляторы входа от сн1 до сн4 и регулятор счетчик пикового уровня 10
• Ф разъем основного микрофона и регулятор микрофонного входа mic level 10
• 4 счетчик выходной громкости master level 11
• 6j отображение врм 11
• Mono stereo 11
• От 1 до 4 11
• Переключатель вывода монофонический стереофонический 11
• Переключатель и индикатор real отображение в реальном времени и average усредненное отображение 11
• Переключатель подачи питания power 11
• При выборе average 11
• При выборе real 11
• Счетчик 11
• Счетчик пикового уровня 11
• 7 параметр эффектора отображение bpm от 1 до 4 mic master 12
• 8 переключатель отображения переключатель автоматического 12
• 9 переключатель вывода монофонический стереофонический 12
• Mono stereo 12
• Переключатель присвоения assign а в 12
• Разъем наушников phones 12
• Регулятор громкости канала затухания 12
• Регулятор громкости отображения monitor level 12
• Регулятор отображения эквалайзера monitor eq 12
• Счетчик 12
• Счетчика врм monitor selector auto врм counter selector 12
• Booth monitor level 13
• Fader start 13
• Переключатель запуска воспроизведения с затуханием 13
• Переключатель перекрестного затухания cross fader on off off 13
• Регулятор баланса master balance 13
• Регулятор громкости перекрестного затухания cross fader 13
• Регулятор настройки основной громкости 13
• Регулятор уровня тестового отображения 13
• 21 переключатель эффектов effect selector auto bpm такты в минуту 14
• Auto pan 14
• Flanger 14
• Pitch shifter 14
• Pitch shifterl 14
• Reverb 14
• Send return 14
• Переключатель канала эффектов ch selector 14
• Переключатель параметров parameter 14
• Переключатель эффектов effect on off 14
• 2 разъем тестового вывода booth monitor 15
• 3 регулятор настройки громкости основного вывода 15
• 6 разъем заземления signal gnd 15
• 7 входной разъем сн 2 15
• Cd line 15
• Master level att 15
• Phono 1 15
• Входной разъем сн 3 15
• Входной фоновый разъем ch 4 phono 3 15
• Задняя секция 15
• Ф разъем основного вывода 1 master out 1 15
• 8 входной разъем сн 1 16
• Return вход 16
• Send выход 16
• Разъем входа дополнительного микрофона ch 4 sub mic 16
• Разъем для подключения внешнего эффектора send return 16
• Разъем для подключения кабеля питания 16
• Разъем основного вывода 2 master out 2 16
• Разъем основного вывода 3 master out 3 16
• Разъем управления проигрывателем сн 1 2 16
• Автоматический счетчик bpm auto bmp counter 17
• Возможности эффектора 17
• Использование специальных эффектов 17
• Эффекты такта эффекты связанные с bmp 17
• Задержка один повторяющийся звук 18
• Эхо повторяющийся звук 18
• Автоматическое смещение баланс правого и левого каналов 19
• Фланцевание 19
• Изменение тона 20
• Послать получить взаимодействие с внешним эффектором 20
• Реверберация 20
• Автоматического счетчика врм 21
• Выберите режим отображения врм используя переключатель 21
• Измерение bpm 21
• Нажмите сн2 на переключателе отображения переключатель 21
• Отображение в реальном времени 21
• Режима реальный усредненный 21
• Усредненное отображение 21
• Установите переключатель канала эффекта в положение сн4 21
• Установите переключатель эффекта в положение врм 21
• 11 установите переключатель эффекта в положение delay 22
• 2 установите переключатель эффекта канала в положение сн2 22
• Выберите режим отображения врм используя переключатель режима 22
• Загорится индикатор led параметра 2 время одного такта в мсек показателя врм композиции поступающей 22
• Измеряет и отображает усредненное зна чение врм каждый такт во время измерения на дисплее отображается предыдущее значение 22
• Индикация на дис плее при установке задержки на пол такта для компози ции с врм 120 время переведено в 500 мсек 22
• Индикация на дисплее при со впадении показа теля врм для ка нала сн2 126 и сн4 126 22
• Л л и и 22
• На сн2 будет отображено в окне автоматического счетчика врм верх нее окно 22
• О о о 22
• Осуществляется отображение по казателя врм измеряемого в реальном времени отображает когда показатель врм не может быть измерен в тече нии 5 секунд 22
• Отображение в реальном времени 22
• Пример наложение эффектов временной задержки на композицию сн2 22
• Реальный усредненный 22
• Усредненное отображение 22
• Функции временной задержки эхо автоматического смещения фланцевания 22
• Включите переключатель эффекта 23
• Метра время задержки 23
• Установите значение параметра при помощи регулятора пара 23
• 2 установите переключатель эффекта канала в положение снз 24
• 4 включите переключатель эффекта 24
• Гп установите переключатель эффектов в положение pitch shifter 24
• Для прослушивания эффекта выберите эффект при помощи переключате 24
• Загорится индикатор led параметра 3 отображение показателей автоматического счетчика врм гаснет 24
• Изображение на дисплее когда ключ снз был сдвинут на 90 24
• Ля эффекта это приведет к отображению эффекта через наушники и тес товый канал вывода 24
• Отображаемый звук каждое нажатие включает или выключает эффект 24
• Отображение ка нала и выбранного врм при помощи переключателя отображения 24
• Переключатель эффекта мигает и эффект сдвиг тона накладывается на 24
• Помощи регулятора параметра 24
• Пример сдвиг ключа снз на 90 24
• Установите значение параметра процент изменения при 24
• Функции изменения тона и реверберации 24
• Эффект реверберации может быть воспроизведен таким же образом 24
• 4 включите переключатель эффекта 25
• Использование внешнего эффектора 25
• Отображение в реальном времени 25
• Усредненное отображение 25
• Установите значение параметра для внешнего эффектора 25
• Установите переключатель эффекта канала в положение снз 25
• Ш установите переключатель эффектов в положение send return 25
• Использование канала затухания 26
• Использование функции запуска воспроизведения с затуханием 26
• Выявление неисправностей 29
• Аудио секция 30
• Технические характеристики 30
• Примечание 31
• Принадлежности 31
• Электрическая секция прочее 31

Похожие устройства

• Thermex Ultra Slim RZL 50 Инструкция по эксплуатации
• Scarlett SC-1031 Инструкция по эксплуатации
• Festool Pollux 180 E 570734 Инструкция по эксплуатации
• Garmin nuvi 205W Инструкция по эксплуатации
• Karcher DS 5600 Инструкция по эксплуатации
• Pioneer DJM-600 Инструкция по эксплуатации
• Thermex Hit H15-H Инструкция по эксплуатации
• Scarlett SC-1030 Инструкция по эксплуатации
• Festool RAP 150.03 E 570729 Инструкция по эксплуатации
• Garmin nuvi 215 Инструкция по эксплуатации
• Pioneer DJM-700 Инструкция по эксплуатации
• Brother LC980BK Инструкция по эксплуатации
• Karcher DS 5600 mediclean Инструкция по эксплуатации
• Thermex Flat Plus IF 50 H Инструкция по эксплуатации
• Scarlett SC-039 Инструкция по эксплуатации
• Festool SHINEX RAP 150 FE-Set 570786 Инструкция по эксплуатации
• Karcher A 2004 Инструкция по эксплуатации
• Garmin nuvi 865T Инструкция по эксплуатации
• Pioneer DJM-700-S Инструкция по эксплуатации
• Scarlett SC-038 Инструкция по эксплуатации

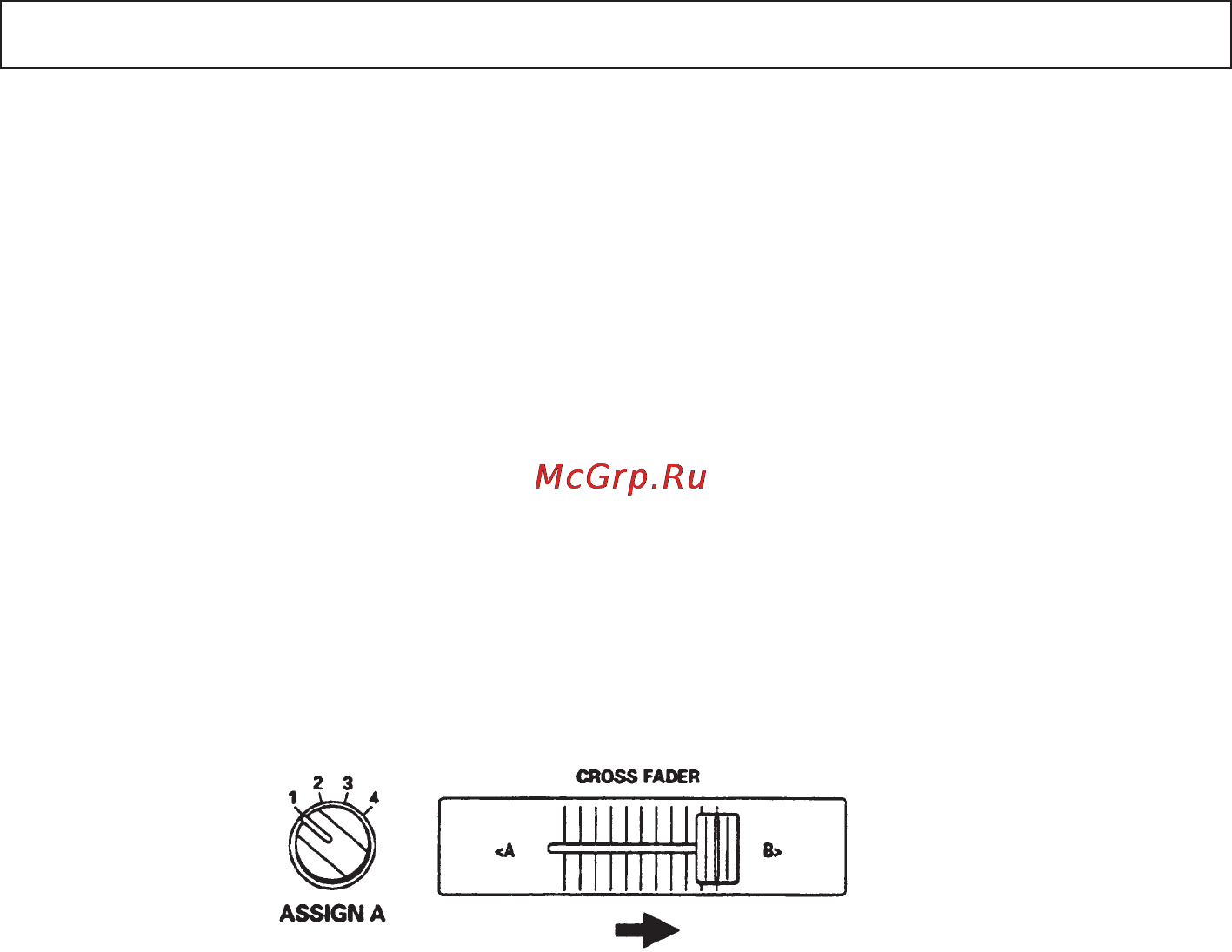

Использование перекрестного затухания и воспроизведение с обратной подгонкой СН1 А может быть запущен только путем перемещения регулятора перекрест ного затухания справа налево в режиме ожидания когда СН1 А находится в точке останова В свою очередь СН2 В может быть запущен только путем перемещения регу лятора перекрестного затухания слева направо в режиме ожидания когда СН2 В находится в точке останова При перемещении регулятора на правую сторону СН2 А вернется к точке останова Запуск Перекрестного затухания 11 Установите переключатель перекрестного затухания в положе ние ОМ 2 Включите переключатель запуска воспроизведения с затухани ем СН 1 или СН 2 на канале подключенном к управляемому проигрывателю 3 Выберите канал подключенный к проигрывателю при помощи переключателя присвоения 4 Переместите регулятор перекрестного затухания в сторону противоположную запускаемому каналу В качестве примера используется проигрыватель СН 1 Пример 5 Настройте точку останова на проигрывателе и установите про игрыватель в режим ожидания на точке останова б Для запуска воспроизведения переместите регулятор перекре стного затухания к запускаемому каналу в желаемое время Эта функция не работает в том случае если А и В присвоены одному и тому же СН 27
