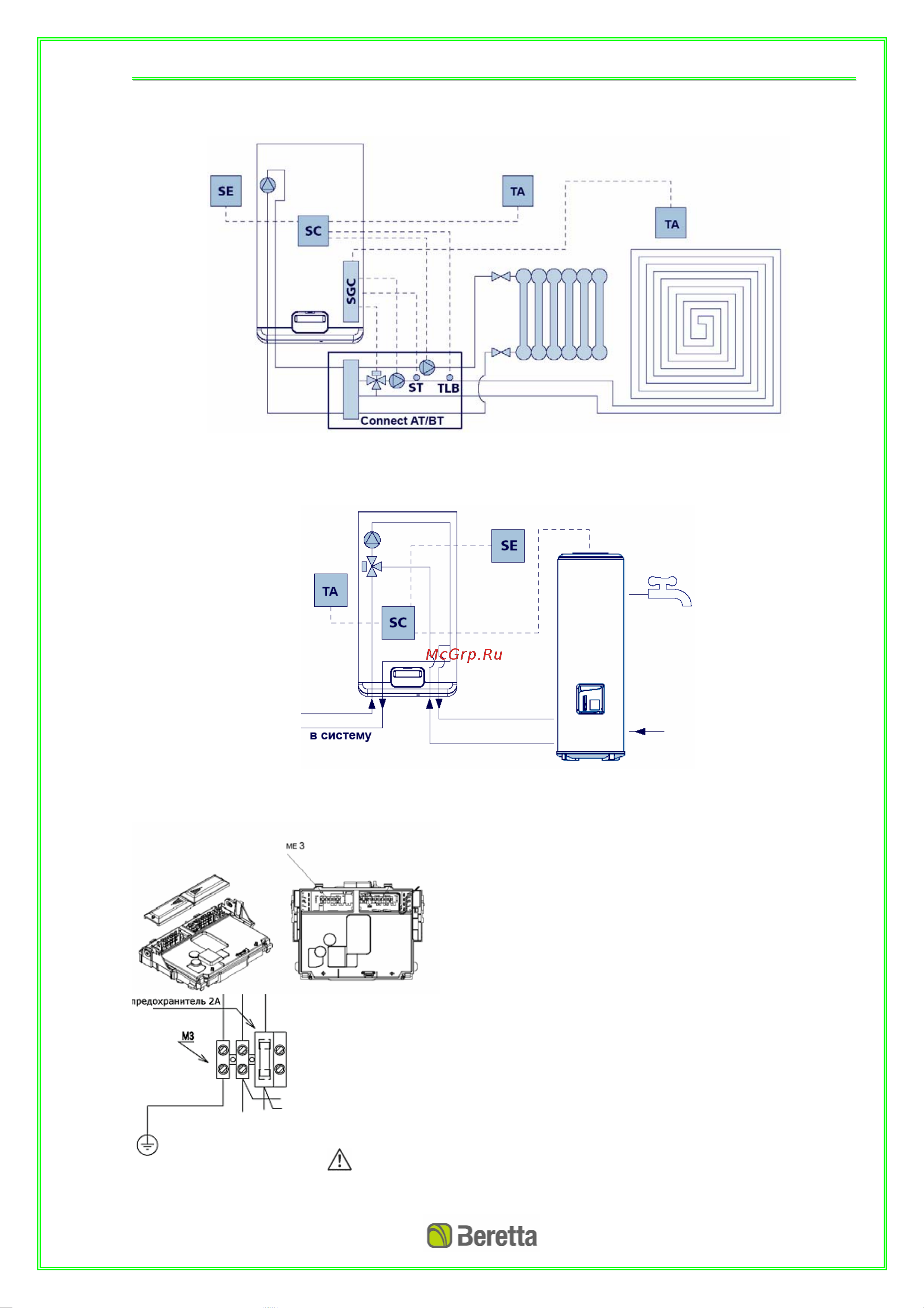

Система с радиаторным и напольным отоплением (высоко и низкотемпературный контур) с

гидравлическим разделителем

Данная схема применяется в системах с двумя разнотемпературными контурами отопления.

Система с бойлером-аккумулятором ГВС

Данная схема для одноконтурных котлов EXCLUSIVE GREEN r.s.i. К контуру ГВС котла

может быть подключен бойлер аккумулятор ГВС, а к контуру отопления любая из

вышеприведенных схем.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ

Подключение к сети электропитания должно

осуществляться через отдельный автоматический

выключатель с зазором контактов не менее 3 мм и

номиналом не более 4 А. При техническом обслуживании

необходимо выполнять операции, требующие полного

отключения питания от котла. Поэтому, если нет

возможности установить автоматический выключатель в

непосредственной близости от котла рекомендуется

установить рядом с котлом промежуточный выключатель

или хотя бы розетку.

Для подключения котла к сети электропитания

кабель поставляемый вместе с котлом или любой другой трехжильный гибкий

кабель с двойной изоляцией сечением не менее 0,75 мм

и внешним

диаметром не более 7 мм.

На клеммах подключения питания установлен предохранитель на 2 А.

При подключении необходимо выполнить надежное заземление, в

соответствии с действующими нормативами. Провод заземления должен

быть на пару сантиметров длиннее остальных проводов. Подключение

выполняется к клеммнику M3 (см. рисунок).

Запрещается использовать в качестве заземления

электроприборов трубопроводы газа и/или воды.
