Характеристики вентилятора
Остаточный напор, трубы 0,5м+ отвод 90° мбар 128 142 209 57 128 209
Расход воздуха нм
3
/ч 31,202 36,234 43,231 20,446 31,202 43,231
Расход дымовых газов нм
3
/ч 33,709 39,143 46,701 22,050 33,709 46,701
Массовый расход дымовых газов (макс –
мин)
г/с
11,3 - 3
13,13 –
2,72
15,67-3,17 7,41-1,62 11,3 - 3 15,67-3,17
Выброс вредных веществ на максимальной и минимальной мощности для газа G20*
Максимум СО менее ppm 200 230 250 91 200 250
СО
2
% 9 9 9 8,8 9 9
NОx менее ppm 70 60 70 16 70 70
∆t дымовых газов
°С
66 60 54 50 66 54
Минимум СО менее ppm 40 40 40 10 40 40
СО
2
% 8,97 9 9 8,8 8,97 9
NОx менее ppm 60 60 60 15 60 60
∆t дымовых газов
°С
41 36 36 39 41 36
* Тест проведен для коаксиального воздуховода/дымоотвода Ø 60-100 – длина 0,85 м – температура воды 80-60°С

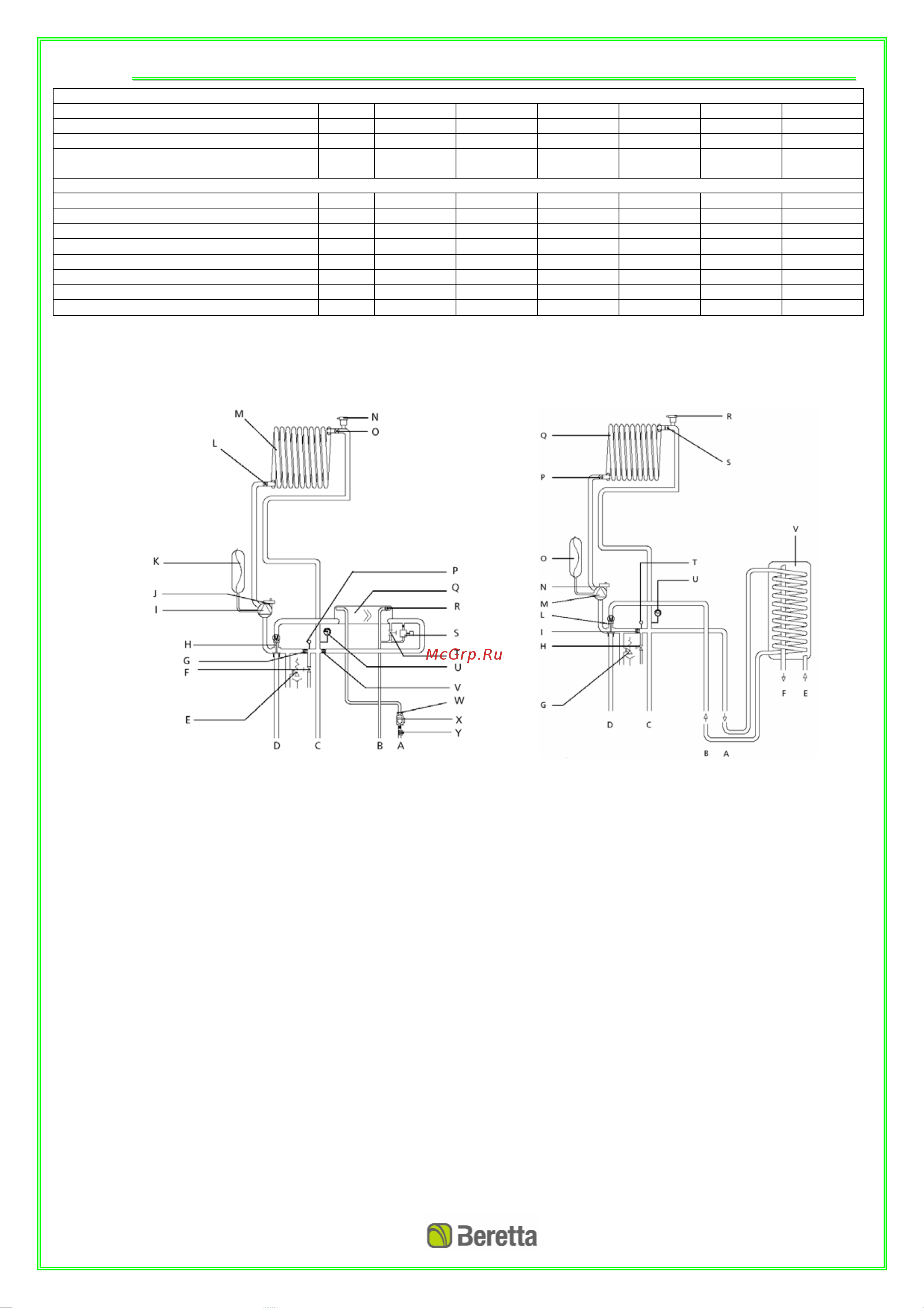

ГИДРАВЛИЧЕСКАЯ СХЕМА
Exclusive Green c.s.i. Exclusive Green c.s.i.
A Вход холодной воды из водопровода
B Выход горячей воды в контур ГВС
C Прямой трубопровод контура отопления
D Обратный трубопровод контура отопления
E Предохранительный клапан
F Сливной клапан
G Клапан бай-пас
H Трехходовой клапан
I Циркуляционный насос
J Нижний автовоздушник
K Расширительный бак
L Датчик NTC на обратном трубопроводе
M Первичный теплообменник
N Верхний автовоздушник
O Датчик NTC на прямом трубопроводе
P Аналоговый датчик давления
Q Теплообменник ГВС
R Датчик NTC ГВС
S Электромагнитный клапан подпитки
T Кран заполнения котла
U Манометр
V Обратный клапан
W Ограничитель протока
X Датчик протока
Y Фильтр водопроводной воды
A Вход в змеевик бойлера
B Выход из змеевика бойлера
C Прямой трубопровод контура отопления
D Обратный трубопровод контура отопления
E Вход холодной воды из водопровода
F Выход горячей воды в контур ГВС
G Предохранительный клапан
H Сливной клапан
I Клапан бай-пас
L Трехходовой клапан
M Циркуляционный насос
N Нижний автовоздушник
O Расширительный бак
P Датчик NTC на обратном трубопроводе
Q Первичный теплообменник
R Верхний автовоздушник
S Датчик NTC на прямом трубопроводе
T Аналоговый датчик давления
U Манометр
V Бойлер (заказывается дополнительно)
