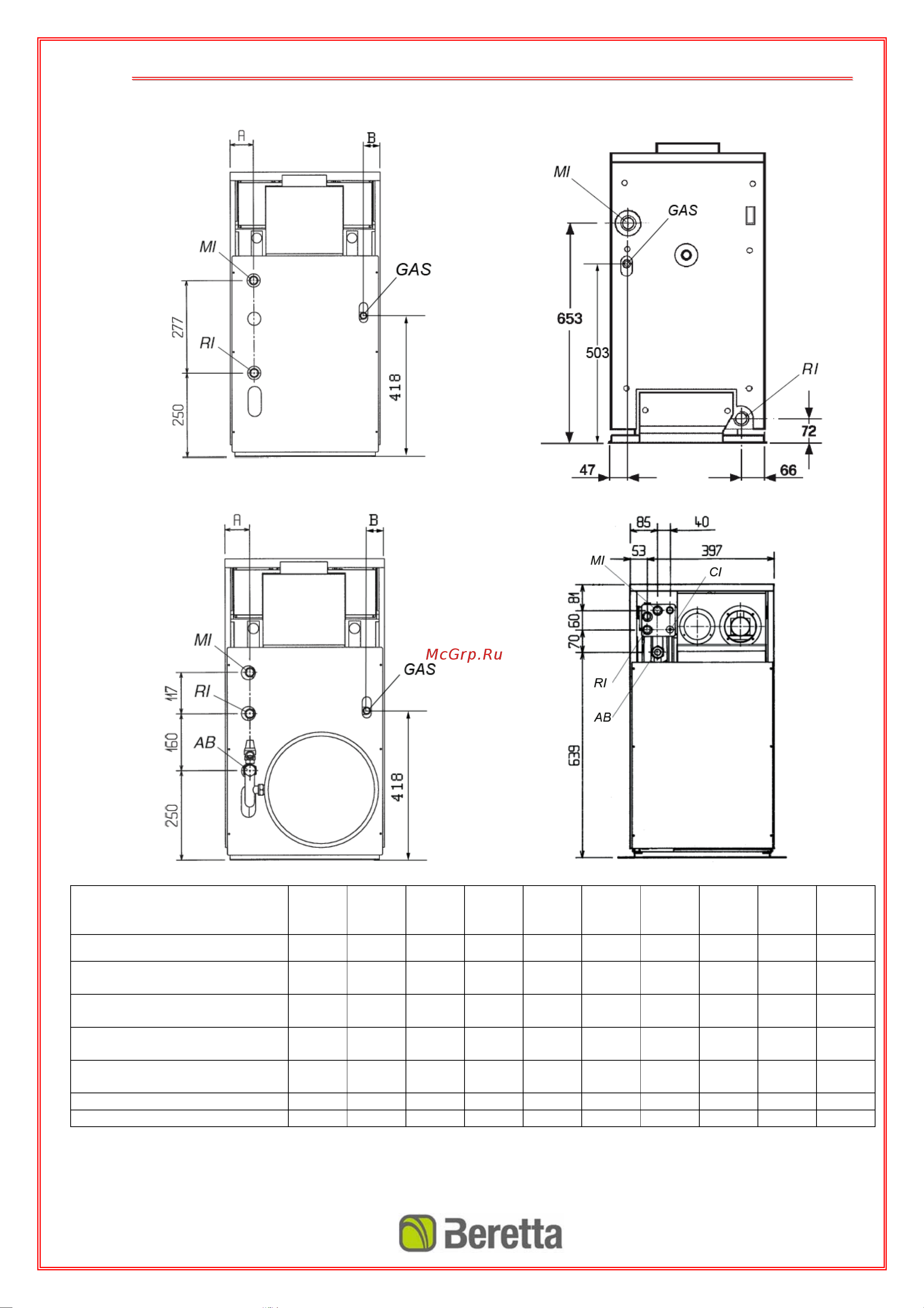

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

NOVELLA 31, 38, 45 RAI NOVELLA 55, 64, 71 RAI

NOVELLA 24, 31 RAI PV NOVELLA 26, 32 RSI PV

(*) – внутренняя резьба

RAI

RSI

GAS – линия подачи газа

½’ ½’ ½’ ½’ ¾’ ¾’ ½’ ½’ ½’ ½’

MI - прямой трубопровод

контура отопления

¾’ ¾’ 1’ 1 ¼’(*) 1 ¼’(*) 1 ¼’(*) ¾’ ¾’ ¾’ ¾’

RI – обратный трубопровод

контура отопления

¾’ ¾’ 1’ 1 ¼’(*) 1 ¼’(*) 1 ¼’(*) ¾’ ¾’ ¾’ ¾’

АВ – подключение бойлера-

аккумулятора

- - - - - - - - ¾’ ¾’

CI – линия подпитки системы

отопления

- - - - - - - - ½’ ½’

A (мм)

28 64 28 - - - 64 28 - -

B (мм)

28 60 36 - - - 64 28 - -
