Novella 26 – 32 RSI PV
Напор (м. в. ст.)
Производительность (л/ч)
Если гидравлическое сопротивление контура отопления не может быть преодолено с
помощью стандартного насоса возможна установка циркуляционного насоса в увеличенным
напором (артикул 1100269) или использование гидравлического разъединителя CONNECT
BASE (артикул 1102519).
При проектировании системы отопления следует проверить достаточность объема
расширительного бака установленного в котле (объем расширительного бака для конкретной
модели котла указан в технических характеристиках). В случае недостаточности объема штатного
расширительного бака в системе следует предусмотреть установку дополнительного
расширительного бака.

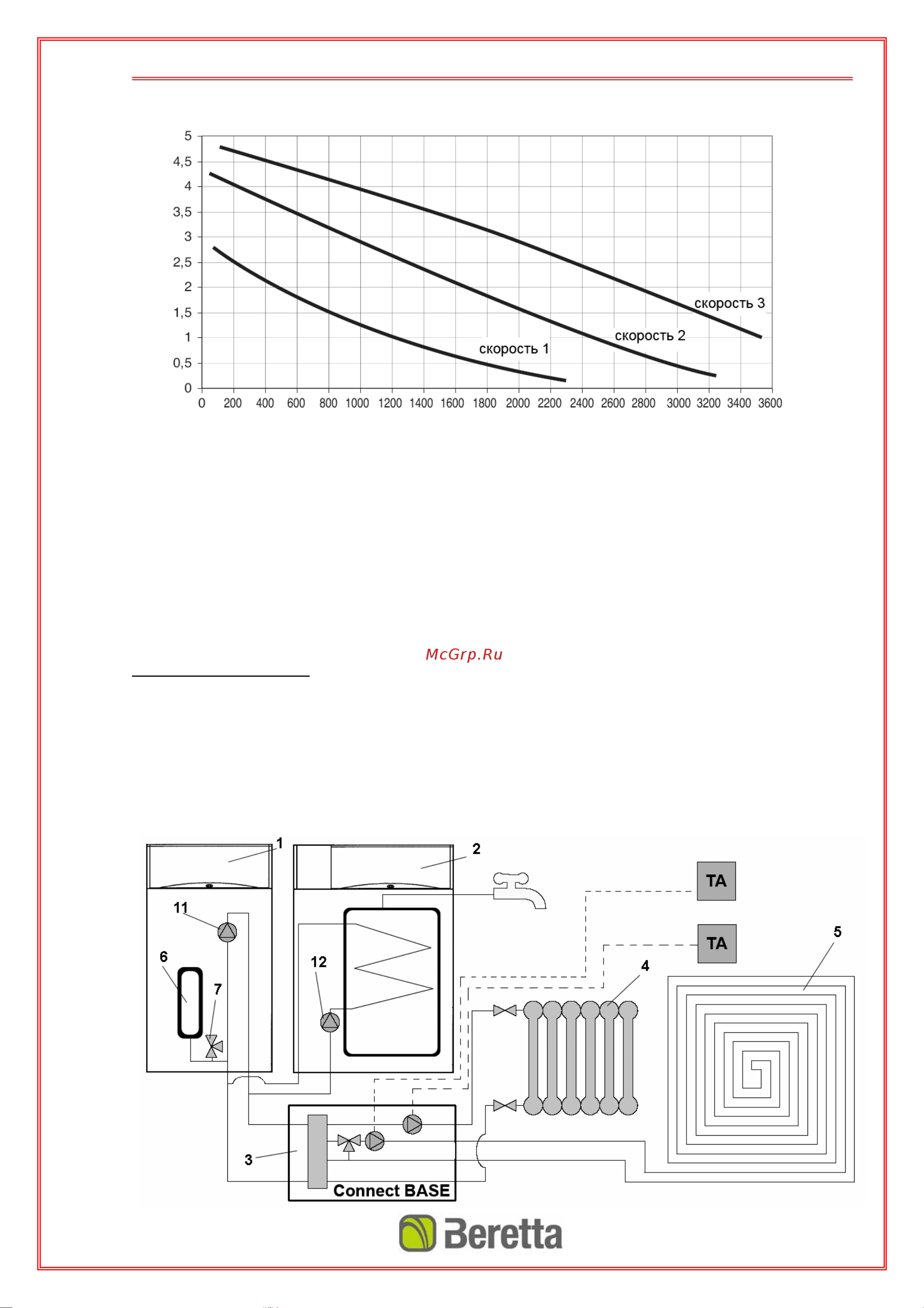

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ
Обозначения на схемах:
1 – котел
2 – бойлер-аккумулятор (RO 120 или AQUAMAX
220)
3 – гидравлический разъединитель Connect Base
4 – высокотемпературный контур отопления
5 – низкотемпературный контур отопления
6 – расширительный бак контура отопления
7 – группа безопасности
8 – антиконденсационный насос
9 – термостат минимальной температуры
10- обратный клапан
11- циркуляционный насос контура отопления
12- загрузочный насос бойлера-аккумулятора
TA – регулятор комнатной температуры
Система теплоснабжения с низко и высокотемпературным контурами (NOVELLA RSI-RAI PV)
