- газовый кран.

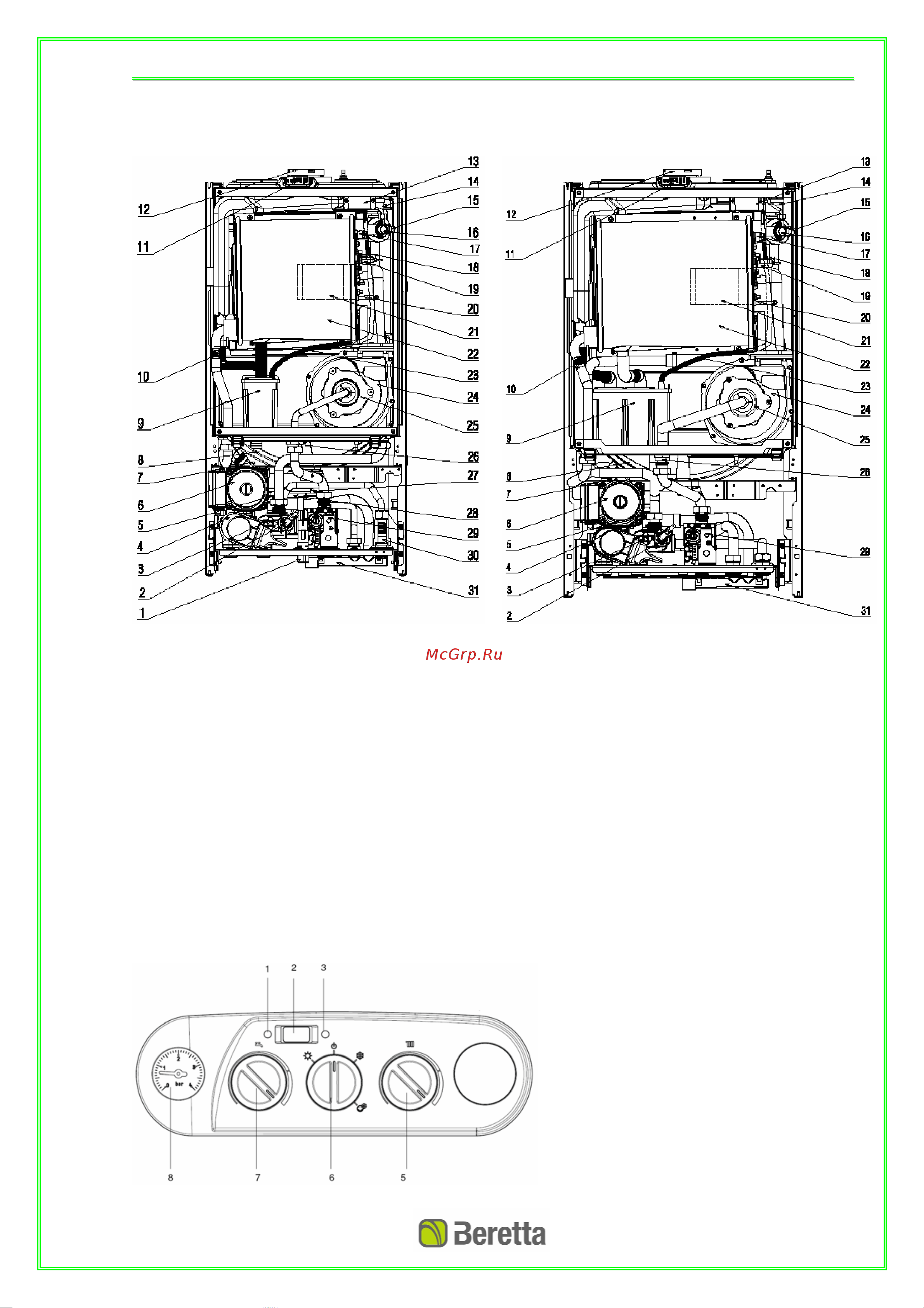

УСТРОЙСТВО КОТЛА
MYNUTE GREEN r.s.i. MYNUTE GREEN r.s.i .
1 Кран подпитки (только для модели c.s.i.)
2 Сливной клапан
3 Гидравлический прессостат
4 Трехходовой клапан
5 Предохранительный клапан
6 Циркуляционный насос
7 Автовоздушник
8 Расширительный бак
9 Сборник конденсата
10 Датчик NTC на обратном трубопроводе
11 Штуцер отбора проб для анализа дымовых
газов
12 Патрубок дымовых газов
13 Трансформатор розжига
14 Верхний клапан для выпуска воздуха
15 Датчик NTC на прямом трубопроводе
16 Предельный термостат
17 Термостат горелки
18 Электрод обнаружения пламени
19 Электрод розжига
20 Датчик уровня конденсата
21 Горелка
22 Главный теплообменник
23 Штуцер автовоздушника
24 Вентилятор
25 Смеситель
26 Газовая форсунка
27 Датчик NTC ГВС (только для модели c.s.i)
28 Теплообменник ГВС (только для модели c.s.i)
29 Газовый клапан
30 Датчик протока (только для модели c.s.i.)
31 Сливной коллектор
ПАНЕЛЬ УПРАВЛЕНИЯ
1 – индикатор наличия пламени
2 – двухпозиционный дисплей
3 – индикатор наличия неисправности
5 – регулятор температуры в контуре
отопления
6 – ручка выбора режима работы
7 – регулятор температуры в контуре ГВС
(*)
8 – манометр
(*) – в котлах Mynute Green r.s.i. ручка
активирована только при управлении
бойлером-аккумулятором через датчик
NTC.
