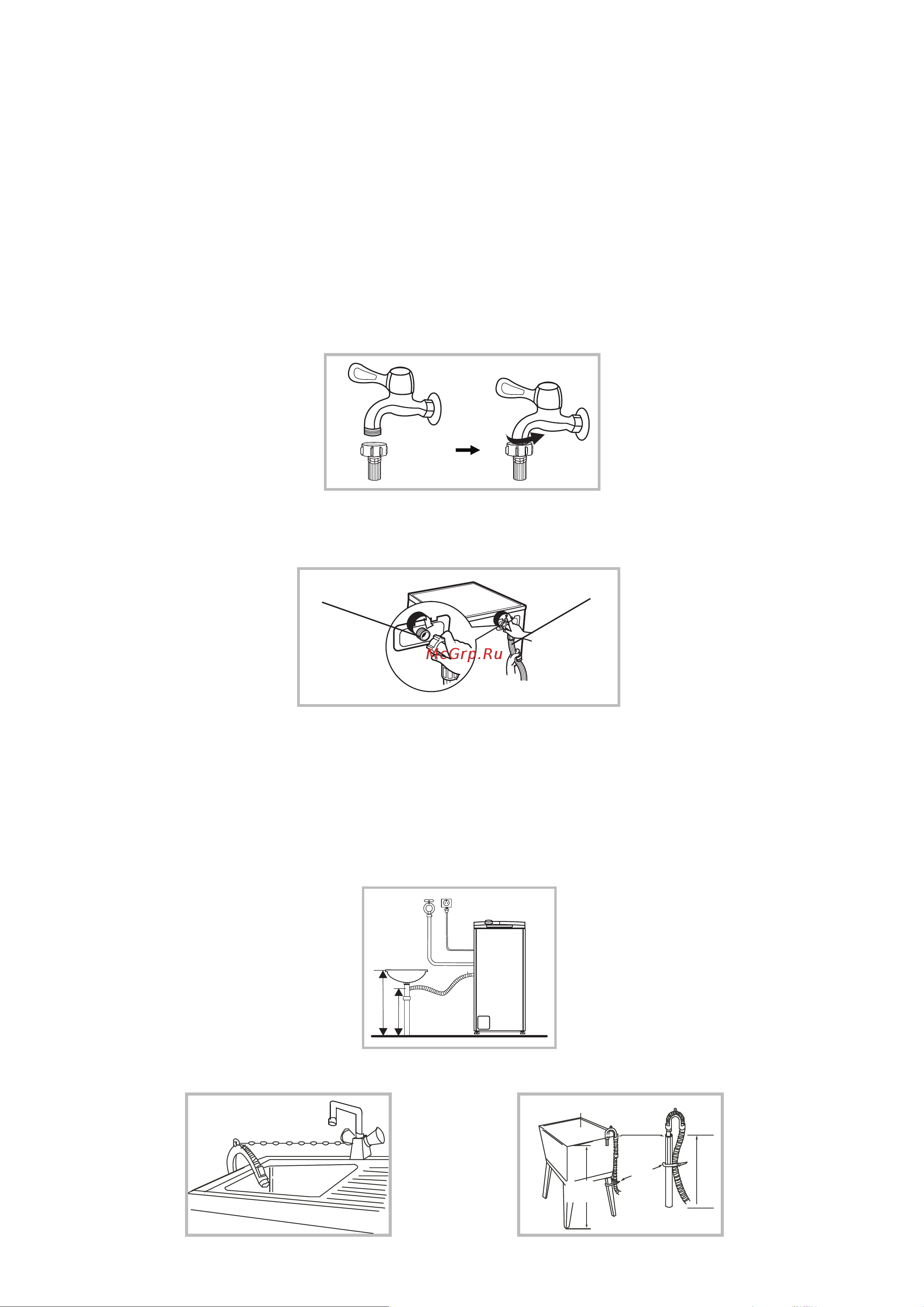

Подсоединение впускного шланга

• Для предотвращения утечки воды следуйте указаниям данного раздела!

• Следует использовать только новый шланг, повторное использование шлангов не допускается.

• Не перегибайте, не режьте и не давите на впускной шланг.

• Давление подачи воды должно находиться в пределах от 0,05 до 1,0 МПа (0,5–10,0 кгс/см2)

• При подключении шланга подачи воды к клапану не допускайте срыва или перекоса резьбы.

• Если давление подачи воды превышает 1,0 МПа, необходимо установить устройство для

снижения давления.

• Периодически проверяйте состояние шланга, при необходимости замените его.

Подключите один конец шланга к водопроводному крану с резьбой, затяните гайку.

Подсоедините другой конец шланга для подачи воды к клапану на задней поверхности

стиральной машины, затяните гайку по часовой стрелке.

Подсоединение сливного шланга

Внимание!

Подсоедините сливной шланг правильно, в противном случае, может произойти утечка воды.

Существует два способа подключения сливного шланга.

1. Подсоедините сливной шланг непосредственно к канализации либо сифону раковины (при

наличии выпуска)

2. При помощи держателя опустите конец шланга в раковину или ванну.

Заливной шланг

Заливной клапан

Min.60см

100см

Max.

Раковина

Держатель

Прикрепить

Max.100см

Min.60 см

Мин.60 см

Макс.100 см
