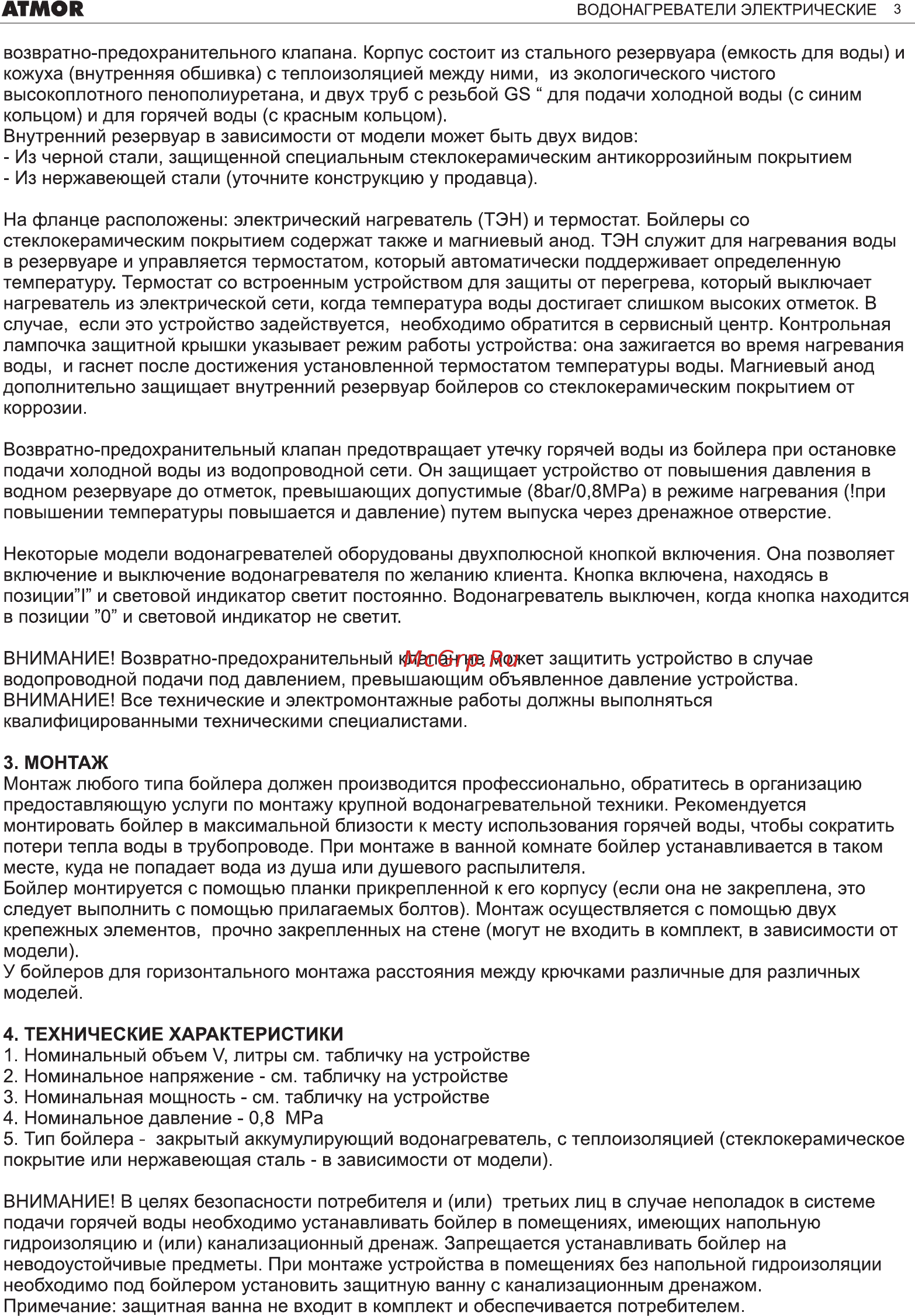

ATMOR ВОДОНАГРЕВАТЕЛИ ЭЛЕКТРИЧЕСКИЕ 3 возвратно предохранительного клапана Корпус состоит из стального резервуара емкость для воды и кожуха внутренняя обшивка с теплоизоляцией между ними из экологического чистого высокоплотного пенополиуретана и двух труб с резьбой GS для подачи холодной воды с синим кольцом и для горячей воды с красным кольцом Внутренний резервуар в зависимости от модели может быть двух видов Из черной стали защищенной специальным стеклокерамическим антикоррозийным покрытием Из нержавеющей стали уточните конструкцию у продавца На фланце расположены электрический нагреватель ТЭН и термостат Бойлеры со стеклокерамическим покрытием содержат также и магниевый анод ТЭН служит для нагревания воды в резервуаре и управляется термостатом который автоматически поддерживает определенную температуру Термостат со встроенным устройством для защиты от перегрева который выключает нагреватель из электрической сети когда температура воды достигает слишком высоких отметок В случае если это устройство задействуется необходимо обратится в сервисный центр Контрольная лампочка защитной крышки указывает режим работы устройства она зажигается во время нагревания воды и гаснет после достижения установленной термостатом температуры воды Магниевый анод дополнительно защищает внутренний резервуар бойлеров со стеклокерамическим покрытием от коррозии Возвратно предохранительный клапан предотвращает утечку горячей воды из бойлера при остановке подачи холодной воды из водопроводной сети Он защищает устройство от повышения давления в водном резервуаре до отметок превышающих допустимые 8Ьаг 0 8МРа в режиме нагревания при повышении температуры повышается и давление путем выпуска через дренажное отверстие Некоторые модели водонагревателей оборудованы двухполюсной кнопкой включения Она позволяет включение и выключение водонагревателя по желанию клиента Кнопка включена находясь в позиции и световой индикатор светит постоянно Водонагреватель выключен когда кнопка находится в позиции 0 и световой индикатор не светит ВНИМАНИЕ Возвратно предохранительный клапан не может защитить устройство в случае водопроводной подачи под давлением превышающим объявленное давление устройства ВНИМАНИЕ Все технические и электромонтажные работы должны выполняться квалифицированными техническими специалистами 3 МОНТАЖ Монтаж любого типа бойлера должен производится профессионально обратитесь в организацию предоставляющую услуги по монтажу крупной водонагревательной техники Рекомендуется монтировать бойлер в максимальной близости к месту использования горячей воды чтобы сократить потери тепла воды в трубопроводе При монтаже в ванной комнате бойлер устанавливается в таком месте куда не попадает вода из душа или душевого распылителя Бойлер монтируется с помощью планки прикрепленной к его корпусу если она не закреплена это следует выполнить с помощью прилагаемых болтов Монтаж осуществляется с помощью двух крепежных элементов прочно закрепленных на стене могут не входить в комплект в зависимости от модели У бойлеров для горизонтального монтажа расстояния между крючками различные для различных моделей 4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 Номинальный объем V литры см табличку на устройстве 2 Номинальное напряжение см табличку на устройстве 3 Номинальная мощность см табличку на устройстве 4 Номинальное давление 0 8 МРа 5 Тип бойлера закрытый аккумулирующий водонагреватель с теплоизоляцией стеклокерамическое покрытие или нержавеющая сталь в зависимости от модели ВНИМАНИЕ В целях безопасности потребителя и или третьих лиц в случае неполадок в системе подачи горячей воды необходимо устанавливать бойлер в помещениях имеющих напольную гидроизоляцию и или канализационный дренаж Запрещается устанавливать бойлер на неводоустойчивые предметы При монтаже устройства в помещениях без напольной гидроизоляции необходимо под бойлером установить защитную ванну с канализационным дренажом Примечание защитная ванна не входит в комплект и обеспечивается потребителем
