снабжены номерами для возможности поиска.

► ИСПОЛЬЗОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

(ДУ)

1. Откройте крышку батарейного отсека.

2. Вставьте две батареи. Убедитесь, что обозначения «+» и «-» на батареях совпадают с

обозначениями в батарейном отсеке.

3. Закройте крышку батарейного отсека.

4. Наведите пульт ДУ на окошко инфракрасного датчика. Пульт ДУ работает на расстоянии до 8

метров от датчика на лицевой панели. Между пультом ДУ и датчиком не должно быть

препятствий.

ПРИМЕЧАНИЯ:

1. Срок службы батарей в среднем составляет 6 месяцев. Если пульт ДУ не работает, замените

батареи.

2. Если пульт ДУ не будет использоваться длительное время, извлеките батареи, чтобы

предотвратить протечку батарей.

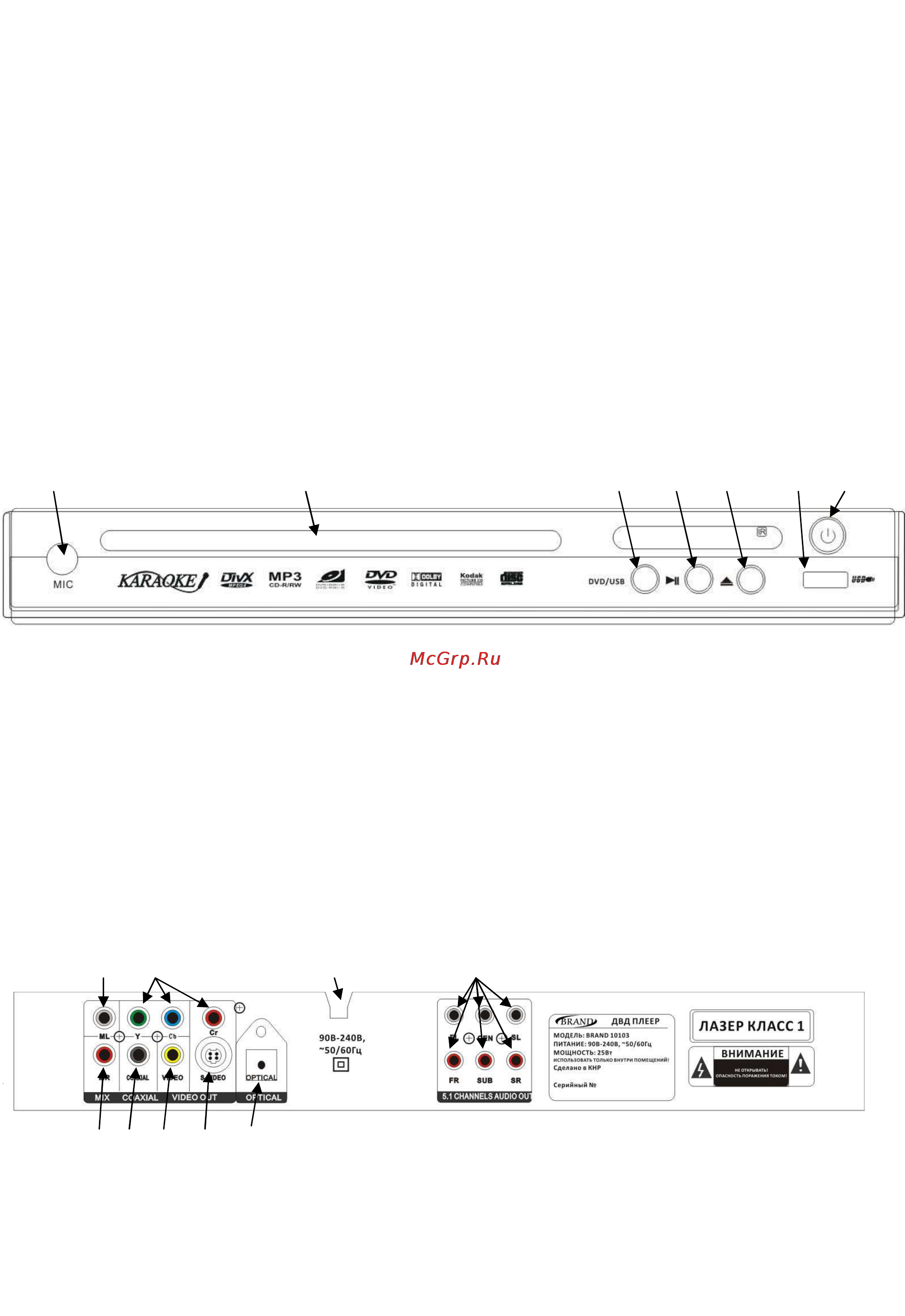

► СХЕМА ЛИЦЕВОЙ ПАНЕЛИ

1 2 3 4 5 6 7

1. Разъем микрофона

2. Лоток диска

3. Кнопка переключения DVD/USB

4. Кнопка воспроизведения/паузы

5. Кнопка открытия/закрытия лотка

6. Разъем USB

7. Кнопка включения/выключения

► СХЕМА РАЗЪЕМОВ (НА ЗАДНЕЙ СТОРОНЕ КОРПУСА)

• НАГЛЯДНЫЙ ЧЕРТЕЖ И СПИСОК РАЗЪЕМОВ

1 3 4 5

2 6 7 8 9

1. АУДИОВЫХОД ЛЕВЫЙ

2. АУДИОВЫХОД ПРАВЫЙ

3. ВИДЕОВЫХОД КОМПОНЕНТНЫЙ YUV

4. ГНЕЗДО СЕТЕВОГО ШНУРА

5. ВИДЕОВЫХОД КОМПОНЕНТНЫЙ YUV АУДИОВЫХОДЫ 5.1

-FR – подключение передней правой колонки
