Установка:

Если есть выход на улицу, то вытяжка может быть присоединена к воздуховоду (с помощью

эмалированной, алюминиевой, гибкой трубочки с внутренним диаметром 150мм)

1. Перед установкой отключите вытяжку от сети

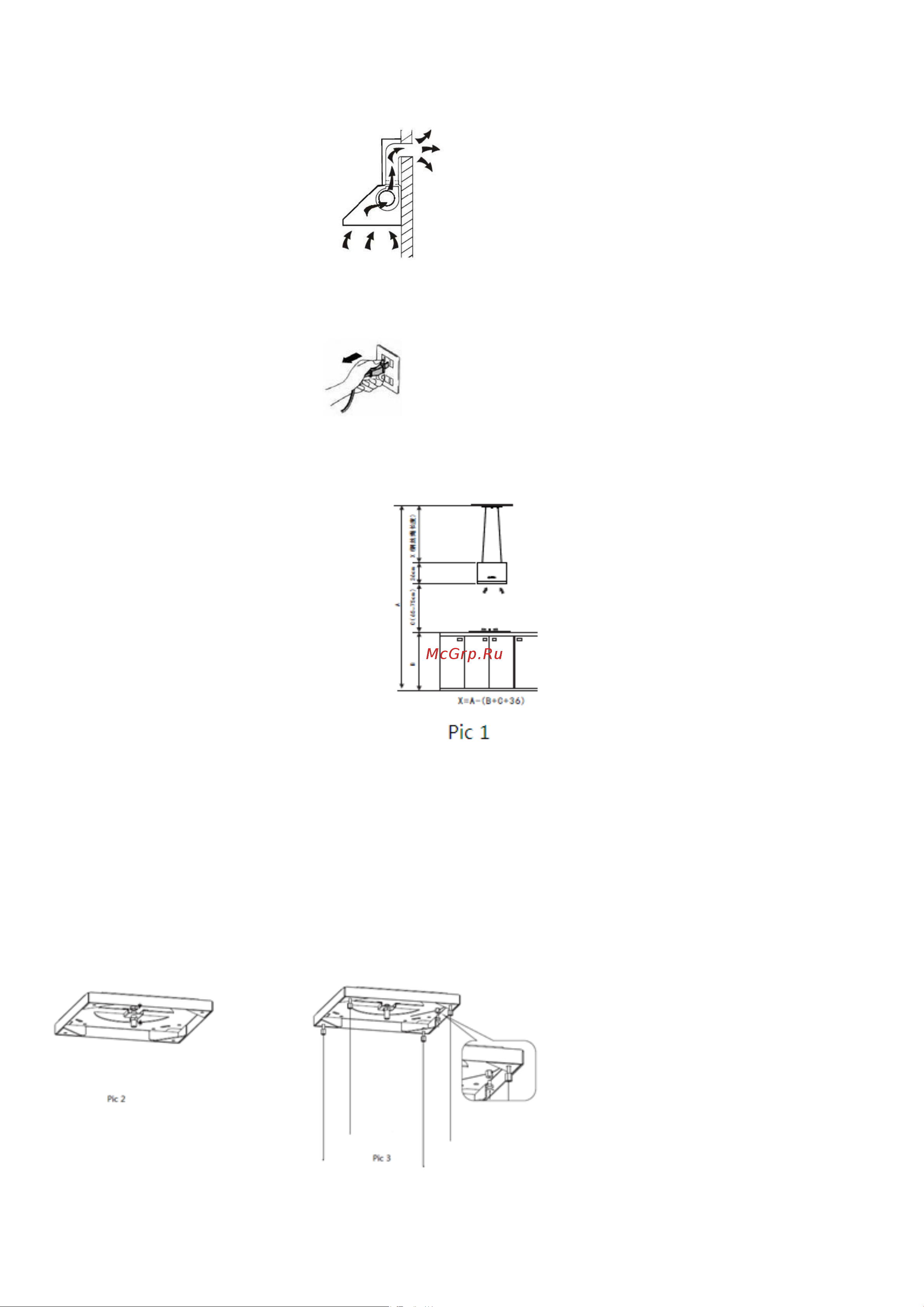

2. Вытяжка должна быть размещена на расстоянии 65-75см от плиты. См Pic 1.

3. Потолок должен выдерживать не менее 120кг, толщина потолка должна быть более ≥30мм.

4. Наденьте на брус крепления шнековый цилиндр и прикрутите плотно винты M10. Удостоверьтесь, что

верхняя часть шнекового цилиндра не выше верхней части подвесного бруса. См pic 2.

5. Установите регулируемый винт, направьте трос вытяжки через регулируемый винт, чтобы отрегулировать

длину троса. Закрепите трос на винте. Повторите эту операцию для всех 4х тросов, которые должны иметь

одинаковую длину. См pic 3.
