21

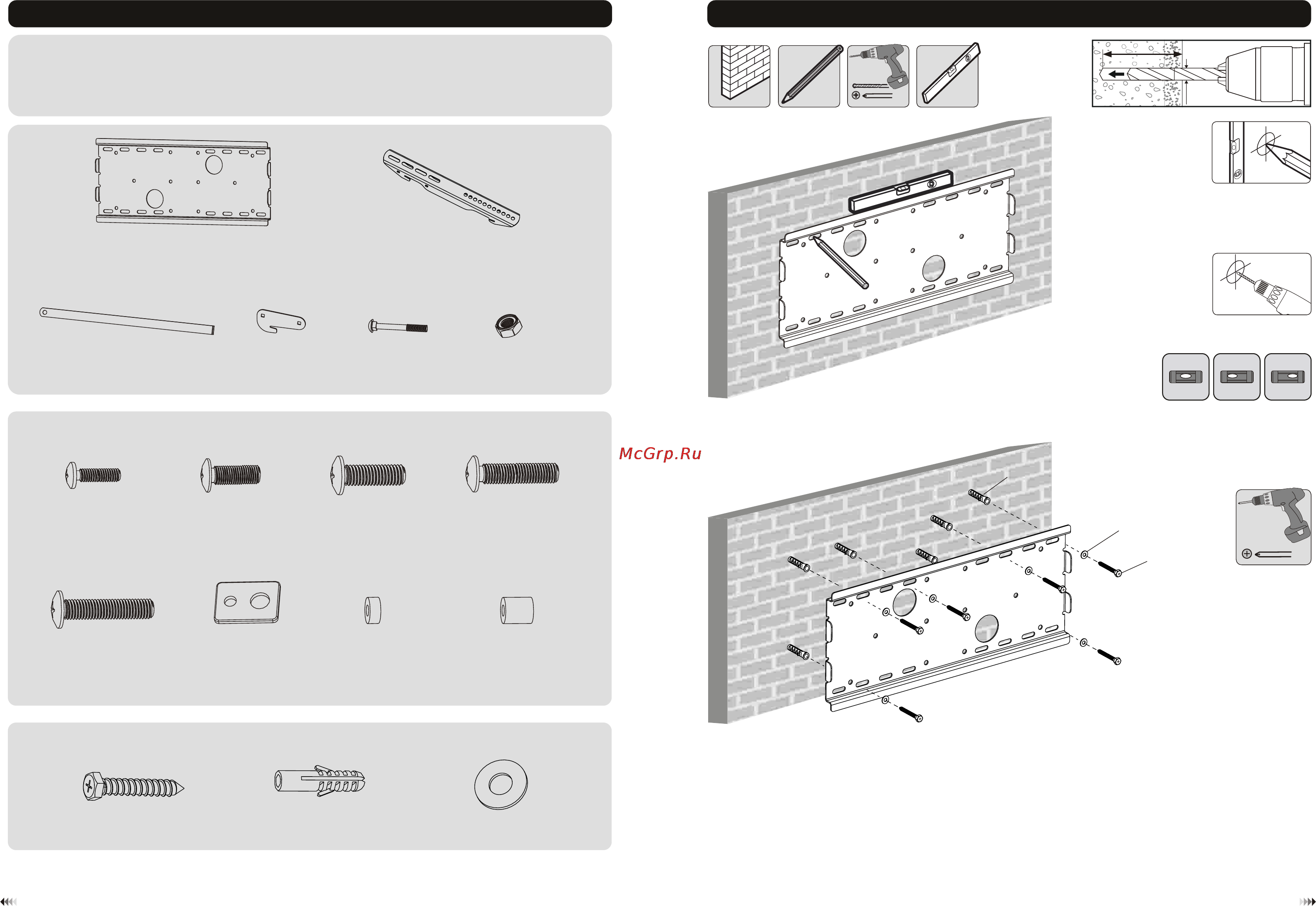

Упаковка М
Упаковка W
адаптер настенного крепления (x2)
B
звенья для наклона (x4)
D
настенная пластина (x1)
A
стержень безопасности (x1)
C
M6x50 (x4)
E
M6 фиксирующая гайка (x4)
F
ST6.3x55 (x6)
W-A
крепежный дюбель (x6)
W-B
D6 шайба (x6)
W-C
M5x14 (x4)
M-A
M6x14 (x4)
M-B
шайба (x4)
M-F
M8x20 (x4)
M-C
большая распорка (x4)
M-H
M6x30 (x4)
M-D
M8x30 (x4)
M-E
малая распорка (x8)
M-G
комплектация
Важно: Этот кронштейн разработан для крепления плоскопанельных телевизоров весом до 75 кг, к вертикальной
стене. Меры безопасности: никогда не используйте дефектные части. Неправильная установка может привести к
повреждениям, ранениям, а также принести ущерб. Перед установкой убедитесь, что выбранная вами стена пригодна
для размещения на ней данного кронштейна. Если у вас есть сомнения, проконсультируйтесь со специалистом.
Используйте необходимый тип крепежа в зависимости от структуры стен.
1.Установка настенной пластины
2
X X
√
60mm
(2.4")
60mm
(2.4")
60mm
(2.4")
ø 10mm
(ø 3/8")
W-A
W-C
W-B
1
винтовое
крепление
на стену
просверлите
направляющие
отверстия
oтметьте точное
местоположение
крепежных отверстий
