21

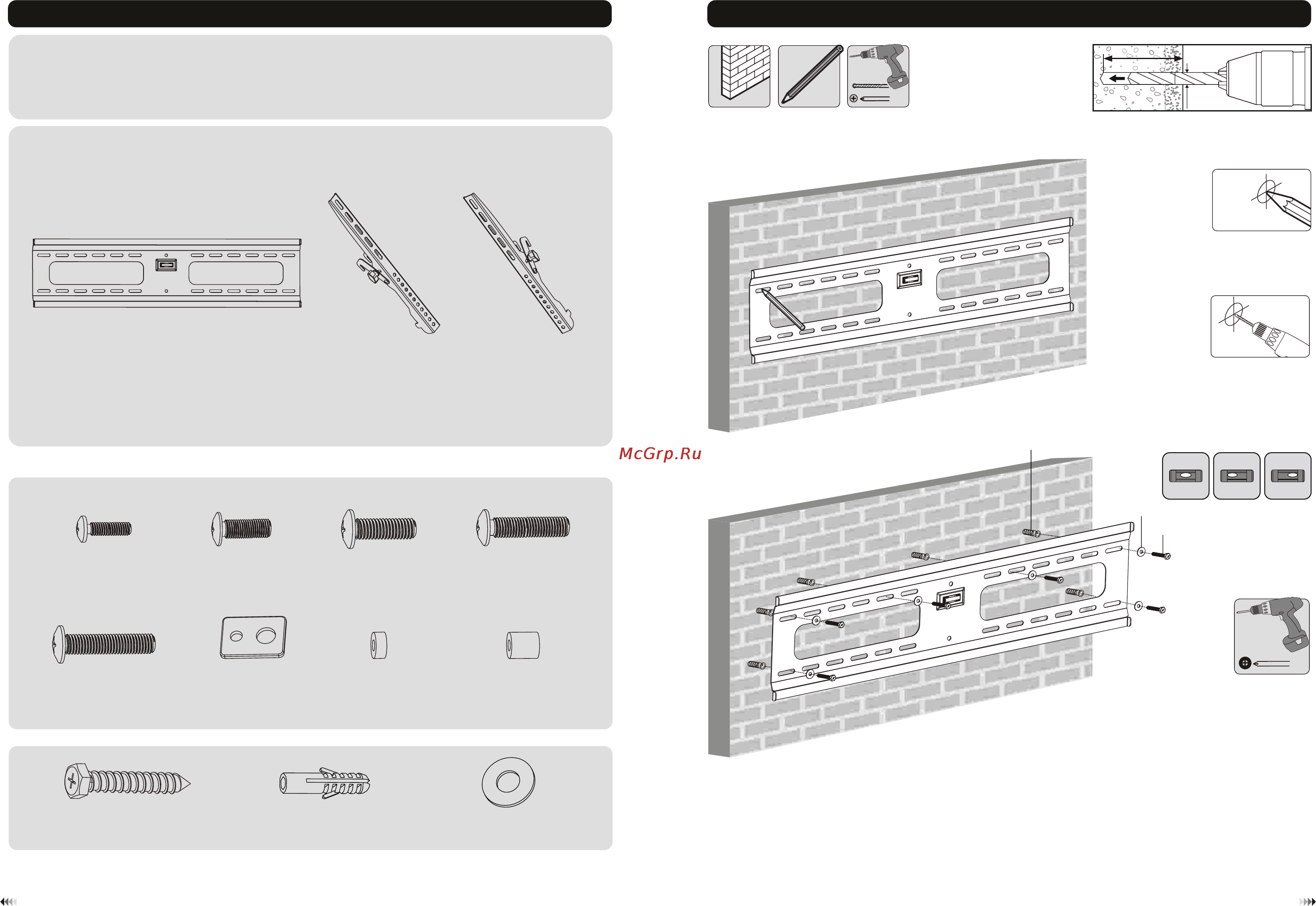

Упаковка W
ST6.3x55 (x6)
W-A
Крепежный дюбель(x6)
W-B
D6 Шайба (x6)
W-C
настенная пластина (x1)
A
M5x14 (x4)
M-A
M6x14 (x4)
M-B
Шайба (x4)
M-F
M8x20 (x4)
M-C
большая распорка (x4)
M-H
M6x30 (x4)
M-D
M8x30 (x4)
M-E
малая распорка(x8)
M-G
комплектация
Упаковка М
Важно: Этот кронштейн разработан для крепления плоскопанельных телевизоров весом до 75 кг, к вертикальной
стене. Меры безопасности: никогда не используйте дефектные части. Неправильная установка может привести к
повреждениям, ранениям, а также принести ущерб. Перед установкой убедитесь, что выбранная вами стена пригодна
для размещения на ней данного кронштейна. Если у вас есть сомнения, проконсультируйтесь со специалистом.
Используйте необходимый тип крепежа в зависимости от структуры стен.
левый адаптер
настенного
крепления (x1)
B
правый адаптер
настенного
крепления(x1)
C
1. Установка настенной пластины
X X
√
W-A
W-C
W-B
60mm
(2.4")
60mm
2.4"( )
60mm
(2.4")
ø 10mm
(ø 3/8")
винтовое
крепление
на стену
2
отметьте точное
местоположение
крепежных отверстий
1
просверлите
направляющие
отверстия
