105

Варочная панель

Внимание: для установки варочной панели на поверхности из иного материала, чем дерева

(например, пластик, керамика, мрамор, камень и т.д.), приобретите специально

предусмотренные для этой цели крепежные скобы (Рис. 7-9) в Центре Сервисного

Обслуживания.

• Варочную панель следует встраивать в столешницу толщиной от не менее 20 мм до не более

50 мм.

• Между варочной панелью и духовкой не следует проставлять никакие материалы (например,

распорки, изоляционные материалы и т.д.).

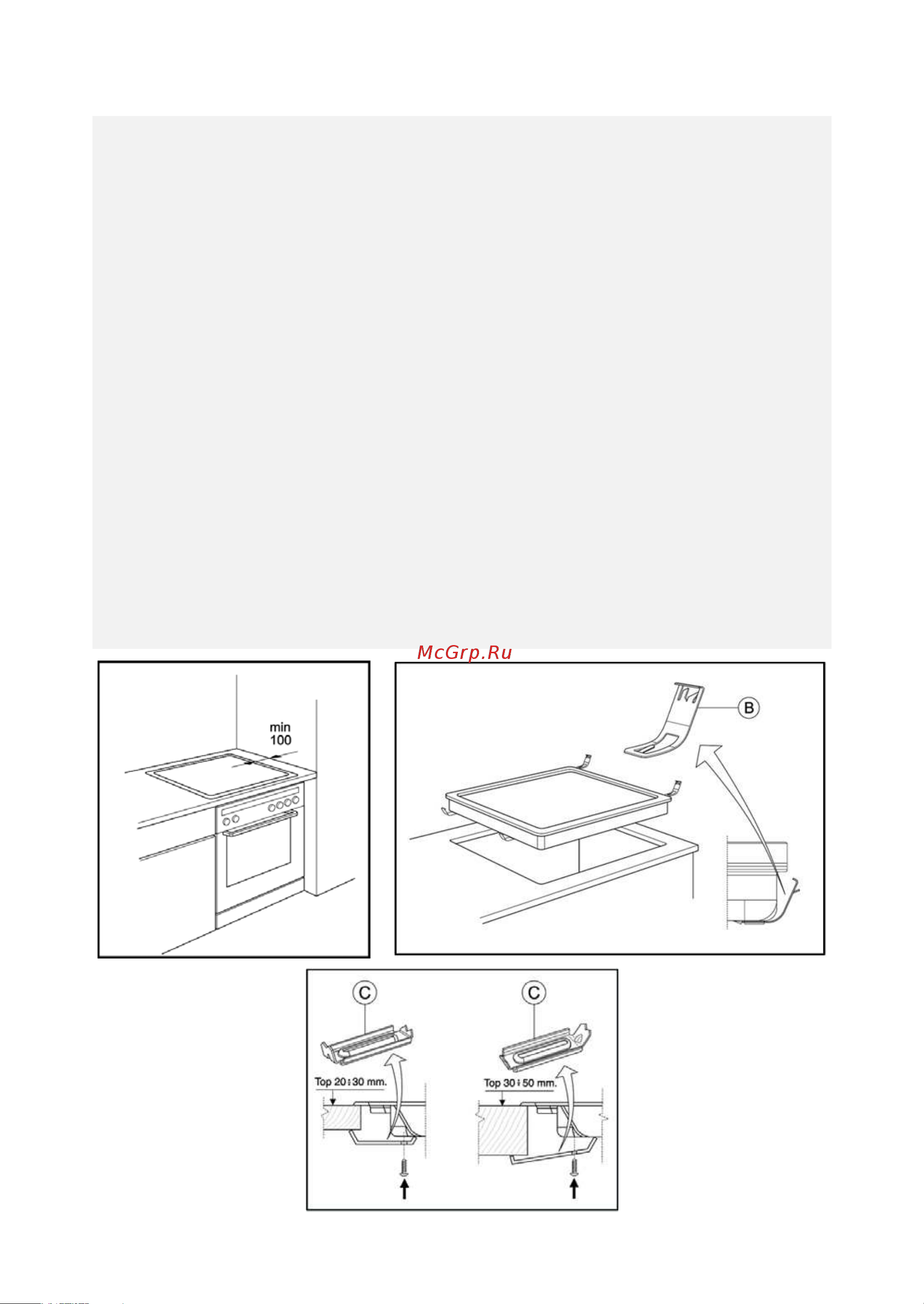

• При наличии пенала, он должен находиться на расстоянии не менее 100 мм от края варочной

панели (Рис. 5).

• Выполните в столешнице отверстие, имееющее размеры, указанные в брошюре описания

варочной панели.

• Рекомендуется заделывать внутренние края столешницы клеем для дерева или силиконовой

мастикой.

• Установите на варочной панели поставленную прокладку (если она не была заранее

установлена) после аккуратной очистки контактной поверхности.

Электрическая варочная панель

ВНИМАНИЕ: прежде чем установить варочную панель удалите защитную пленку (если

таковая имеется).

• В случае деревянной столешницы используйте предусмотренные для этой цели

пружины и винты

1. Введите 4 пружины (B) (Рис. 6) в соответствующие направляющие на нижней части

варочной панели.

2. Вставьте варочную панель в столешницу.

• В случае столешницы из мрамора или другого материала (например, пластика,

керамики, камня и т.д.), крепление варочной панели следует осуществлять использованием

специальных скоб (C) (Рис. 7), код 4819 310 18528, приобретаемых в Центре Сервисного

Обслуживания.

1. Прикрепите скобы в соответствующих отвертсиях с помощью предусмотренных для этой

цели винтов.

2. Вставьте варочную панель в столешницу.
