CAS TRAK — подключение тензодатчиков и блока управления для дозаторов [11/19]

• LOADCELL - подключение тензодатчика.

• CONTROL I/O

внешний вход (6 контактов)и внешний выход (8 контактов) для

управления работой дозатора.

• OPTION -

разъем для дополнительных возможностей.

• POWER -

выключатель электрической сети.

• AC 110/220 V-

разъем сетевого шнура.

5.2.

ПОДКЛЮЧЕНИЕ БЛОКА УПРАВЛЕНИЯ CI-6000/ТРАК

Для подключения блока управления к грузоприемному устройству подключите

каждый весовой индикатор CI-6000 к соответствующей платформе ГПУ Номер

весовой площадки должен соответствовать номеру весового индикатора согласно

схемы подключения, расположенной на задней стороне корпуса блока управления.

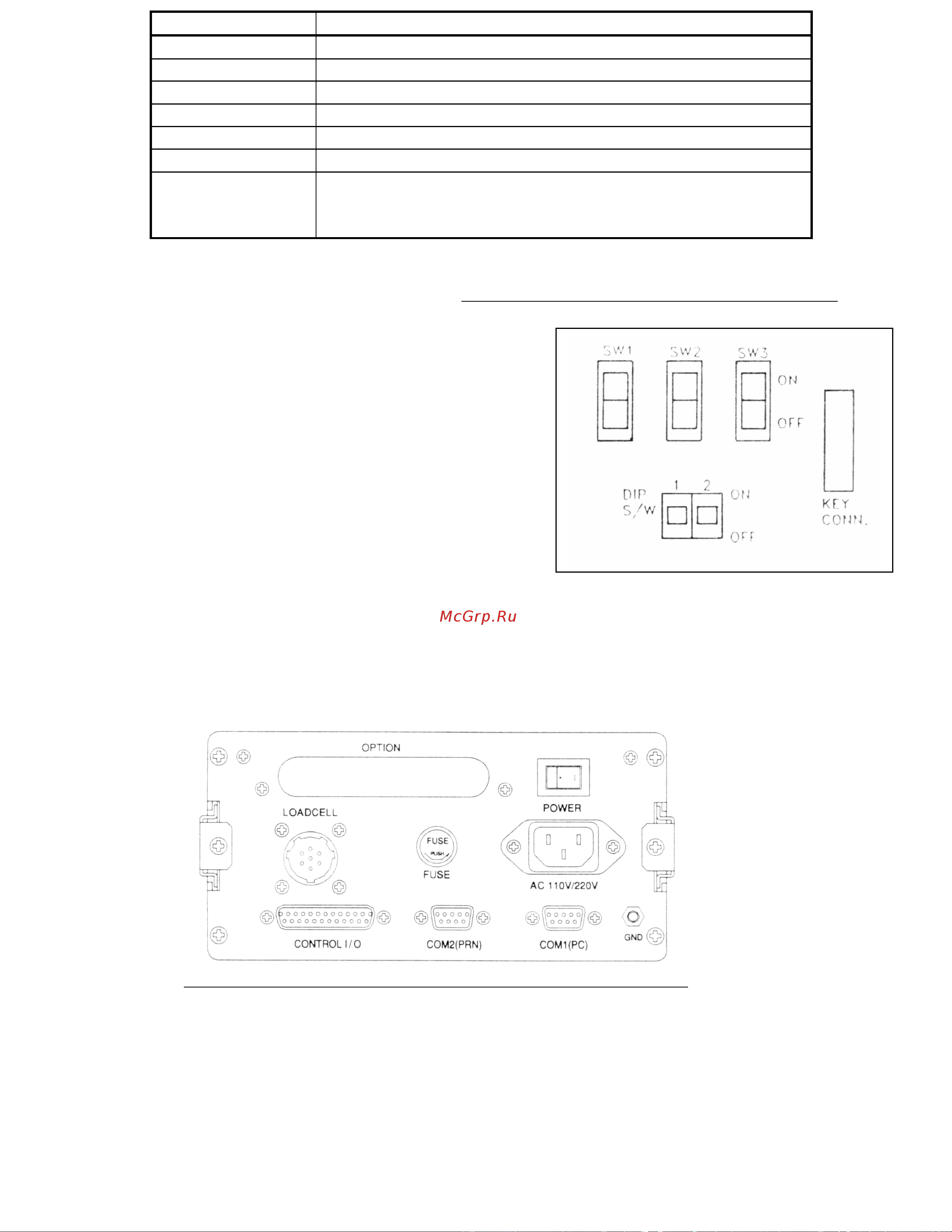

Клавиша включения блока управления Разьемы подключения ГПУ

Интерфейсные разьемы

Подключите весовые индикаторы CI-6000 (COM 1) к компьютеру посредством

прилагаемых интерфейсных кабелей. Соблюдайте правильность подключения

интерфейсных кабелей к USB портам ПК (см описание ИТС «Track»). Включите Блок

Управления клавишей на передней панели. О нормальном функционировании весов
