телескопом только под надзором взрос-

лых.

3. Установите треногу вертикально (осторожно)

и раздвиньте ножки, чтобы кронштейны

лотка для аксессуаров соприкасались с по-

садочными местами на треноге. Сначала

выкрутите болт отверткой, затем выровняй-

те кронштейны и отверстия в лотке и закру-

тите болт обратно. При этом пластиковые

молдинги на креплении должны быть

направлены вниз.

4. Теперь, когда кронштейны лотка для аксес-

суаров прикручены, раздвиньте ножки на

максимальную длину, до полного натяжения

скоб. Соедините лоток для аксессуаров с

кронштейнами тремя винтами, установлен-

ными на лотке. Проденьте винты через от-

верстия на кронштейнах и вкрутите их в от-

верстия лотка.

5. Надежно прикрепите ножки к штативу, за-

тянув винты в верхней части ножек с помо-

щью большого гаечного ключа и пальцев.

6. Ориентируйте штатив, как показано на рис.2,

на широту примерно 55º (для Москвы), т.е.

так, чтобы указатель рядом с широтной шка-

лой указывал на значение 55. Для этого

ослабьте фиксирующий винт и вращайте ре-

гулировочный широтный винт, пока указа-

тель не достигнет нужного значения, после

чего снова затяните фиксирующий винт. Мо-

жет понадобиться корректировка положения

по осям склонения и прямого восхождения.

Для этого необходимо ослабить соответ-

ствующие фиксирующие винты. После уста-

новки и ориентирования телескопа снова за-

тяните фиксирующие винты.

7. Вставьте стержень в противовес. Для этого

ослабьте в достаточной степени ручку фик-

сации противовеса, чтобы противовес мог

свободно скользить по стержню.

8. Ввинтите стержень противовеса до упора в

основание оси склонения штатива. Устано-

вите противовес примерно посередине

стержня и затяните ручку фиксации. Надень-

те шайбу на конец стержня и закрутите винт.

9. Прикрутите два кольца крепления трубы с

помощью болтов внизу этих колец. Сначала

выкрутите эти болты, затем проденьте бол-

ты вместе с шайбами вверх через отверстия

на подставке под трубу (наверху монтиров-

ки) и вкрутите их обратно в кольца. Затяги-

вайте их маленьким гаечным ключом.

Откройте кольца, расслабив их хомуты.

10. Уложите оптическую трубу в кольца пример-

но до середины ее длины. Покрутите ее в

кольцах, чтобы ручки фокусировки оказа-

лись внизу. Затяните хомуты на кольцах

пальцами, зафиксировав телескоп.

11. Присоедините кабели перемещения к осям

червячных механизмов склонения и прямого

восхождения на штативе, устанавливая ба-

рашек на конце кабеля в подходящий слот

на оси червячного механизма с последую-

щим его затягиванием.

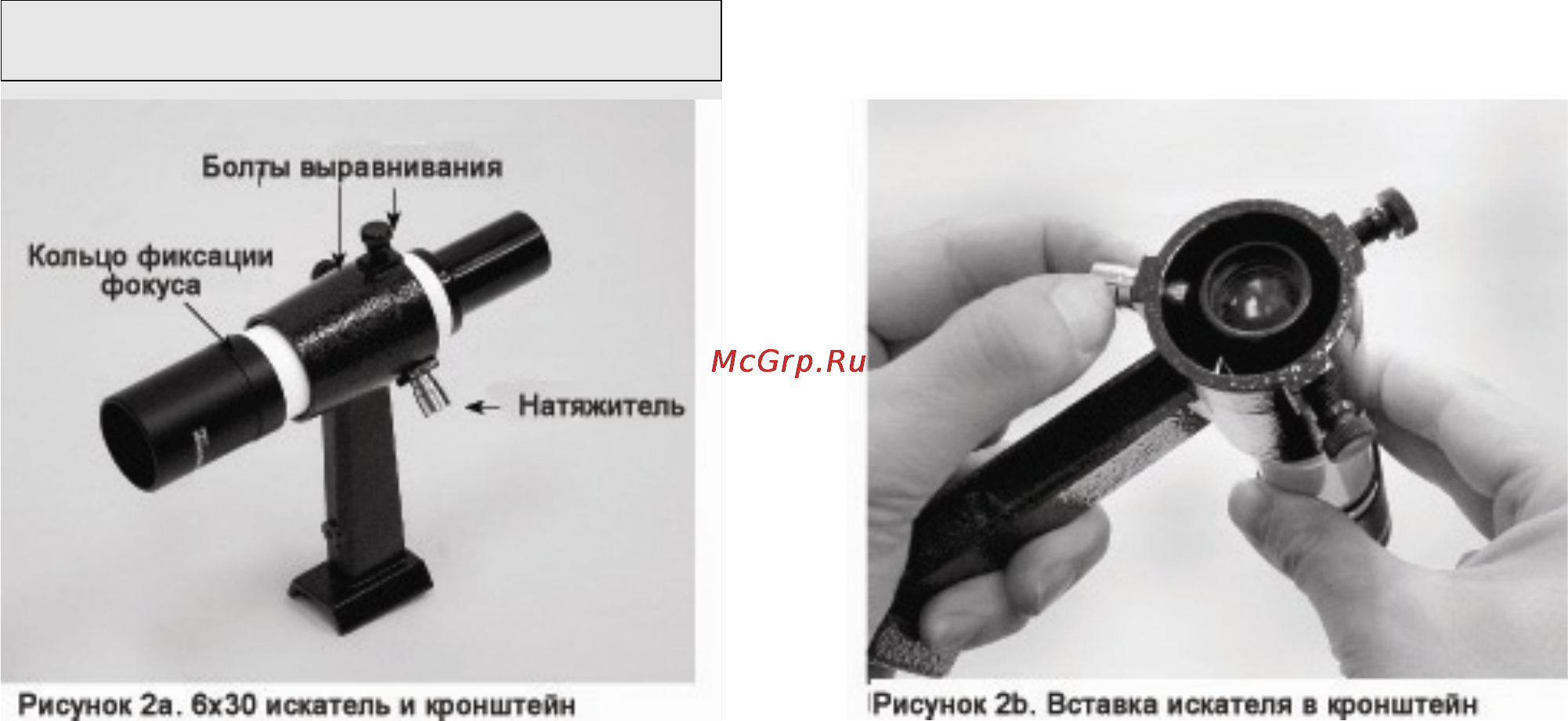

12. Ослабьте три нейлоновых болта на крон-

штейне, пока кончики болтов не окажутся за-

подлицо внутри с кронштейном. Наденьте О-

кольцо на искатель, пока оно не встанет в

желобок посередине корпуса искателя.

Вставьте искатель со стороны окуляра в ци-

линдр крепления, оттягивая пальцами под-

пружиненный натяжитель. Протяните иска-

тель через крепление, пока О-кольцо не

встанет точно у переднего края цилиндра

крепления. Теперь отпустите натяжитель и

затяните два нейлоновых болта на пару обо-

ротов. Кончики натяжителя и болтов должны

попасть точно в широкий желобок у заднего

конца корпуса искателя.

13. Установите основание кронштейна в держа-

тель "ласточкин хвост" на оптической трубе.

Зафиксируйте кронштейн колесиком на дер-

жателе.

14. Теперь вставьте хромированную трубку диа-

гонального зеркала в фокусировщик и закре-

пите ее болтами на фокусировщике.

15. Вставьте окуляр в диагональное зеркало и

закрепите его болтами на зеркале (всегда
