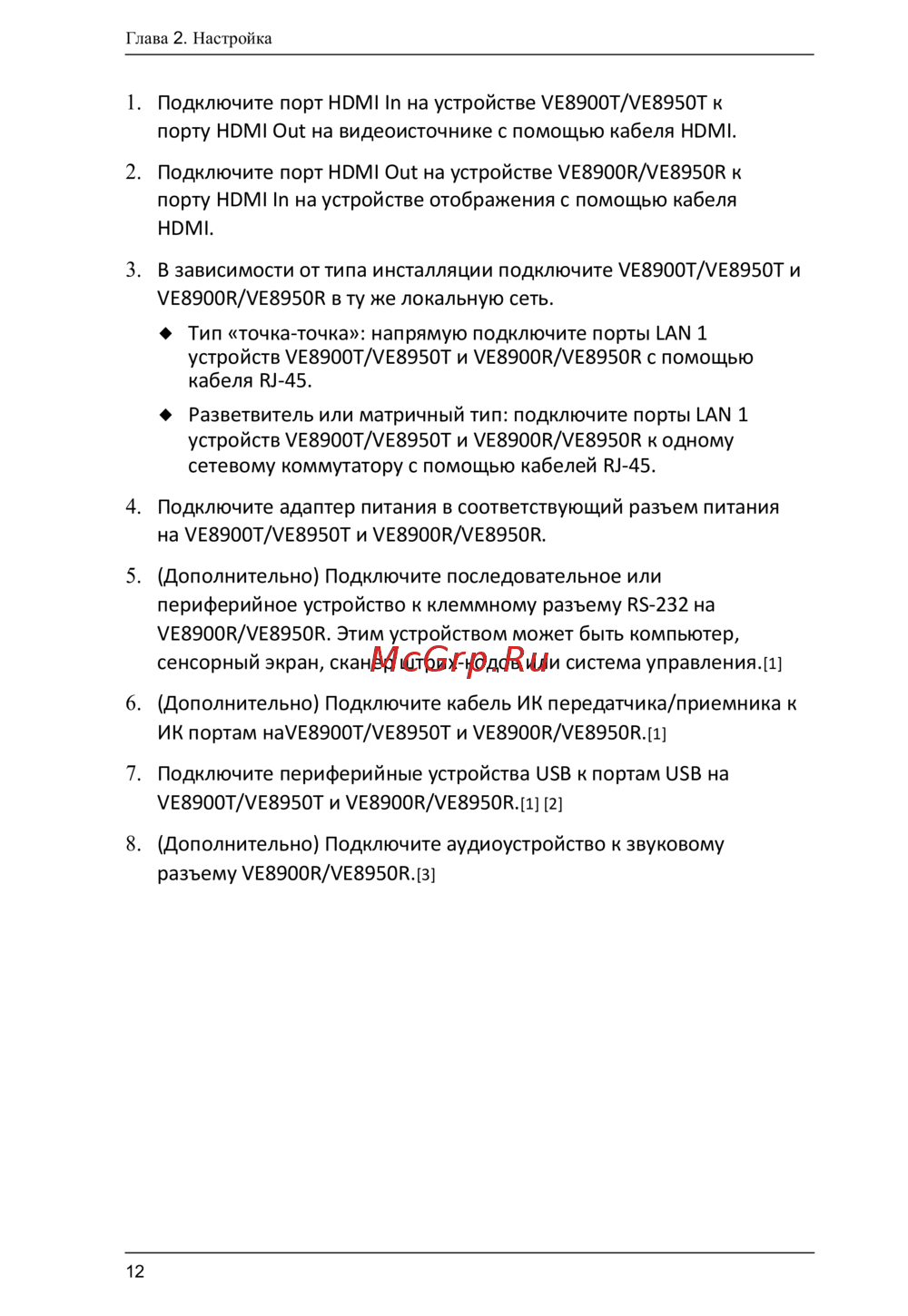

Глава 2. Настройка
12
1.
Подключите порт HDMI In на устройстве VE8900T/VE8950T к
порту HDMI Out на видеоисточнике с помощью кабеля HDMI.
2.
Подключите порт HDMI Out на устройстве VE8900R/VE8950R к
порту HDMI In на устройстве отображения с помощью кабеля
HDMI.
3.
В зависимости от типа инсталляции подключите VE8900T/VE8950T и
VE8900R/VE8950R в ту же локальную сеть.
◆
Тип «точка-точка»: напрямую подключите порты LAN 1
у
стройств VE8900T/VE8950T и VE8900R/VE8950R с помощью
кабеля RJ-45.
◆
Разветвитель или матричный тип: подключите порты LAN 1
устройств VE8900T/VE8950T и VE8900R/VE8950R к одному
сетевому коммутатору с помощью кабелей RJ-45.
4.
Подключите адаптер питания в соответствующий разъем питания
на VE8900T/VE8950T и VE8900R/VE8950R.
5.
(Дополнительно) Подключите последовательное или
периферийное устройство к клеммному разъему RS-232 на
VE8900R/VE8950R. Этим устройством может быть компьютер,
сенсорный экран, сканер штрих-кодов или система управления.
[1]
6.
(Дополнительно) Подключите кабель ИК передатчика/приемника к
ИК портам наVE8900T/VE8950T и VE8900R/VE8950R.
[1]
7.
Подключите периферийные устройства USB к портам USB на
VE8900T/VE8950T и VE8900R/VE8950R.
[1] [2]
8.
(Дополнительно) Подключите аудиоустройство к звуковому
разъему VE8900R/VE8950R.
[3]
