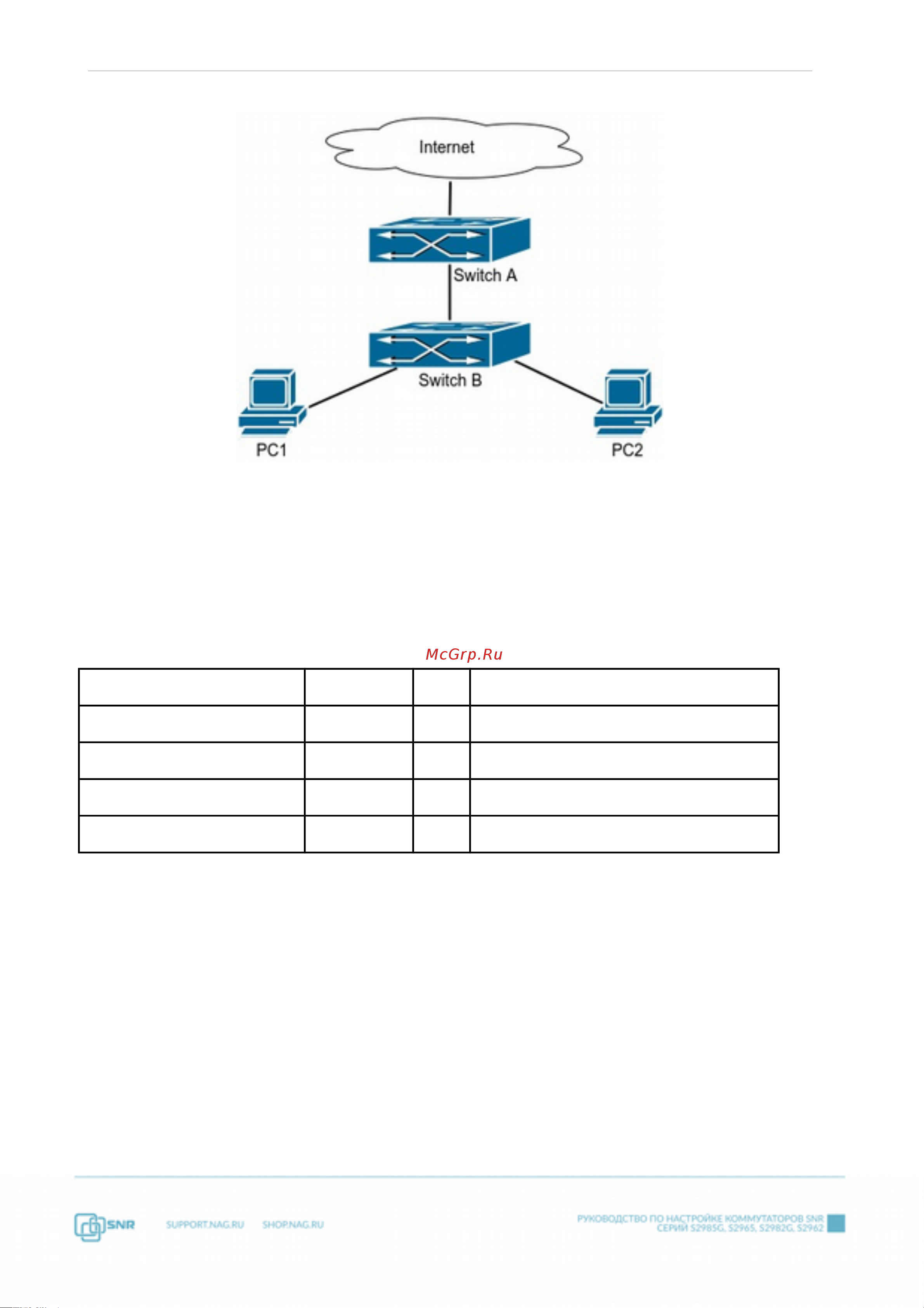

Рисунок 19.3 Пример применения Hybrid Port

ПК 1 подключен к интерфейсу Ethernet 1/0/7 Коммутатора “Switch B”, ПК2 подключен к

интерфейсу Ethernet 1/0/9 коммутатора “Switch B”, интерфейс Ethernet 1/0/10 “Switch A”

подключен к порту Ethernet 1/0/10 коммутатора “Switch B”

Для безопасности ПК1 и ПК2 не должны иметь возможность взаимодействовать друг с

другом, но должны иметь доступ к сетевым ресурсам, находящимся за “Switch A”.

Необходимо настроить коммутаторы следующим образом:

Порт Тип PVID VLAN, которые может пропускать

1/0/10 на “Switch A” Access 10 пакеты VLAN 10 без тэга

1/0/10 на “Switch B” Hybrid 10 пакеты VLAN 7,9,10 без тэга

1/0/7 на “Switch B” Hybrid 7 пакеты VLAN 7,10 без тэга

1/0/9 на “Switch B” Hybrid 9 пакеты VLAN 9,10 без тэга

Switch A:

Switch(config)#vlan 10

Switch(Config-Vlan10)#switchport interface ethernet 1/0/10

Switch B:

Switch(config)#vlan 7;9;10

Switch(config)#interface ethernet 1/0/7

Switch(Config-If-Ethernet1/0/7)#switchport mode hybrid

Switch(Config-If-Ethernet1/0/7)#switchport hybrid native vlan 7

Switch(Config-If-Ethernet1/0/7)#switchport hybrid allowed vlan 7;10

untag
