7 СИСТЕМЫ ВЕНТИЛЯЦИИ И ОБОГРЕВА

Для обогрева шкафа используется нагреватель мощностью 60Вт подключенный

через термостат для защиты от перегрева.

Для вентиляции используется вентилятор 120х120х38 с фильтром. Фильтрующий

материал может быть легко заменен при помощи подручных средств.

Вентиляторы также подключены через термостат.

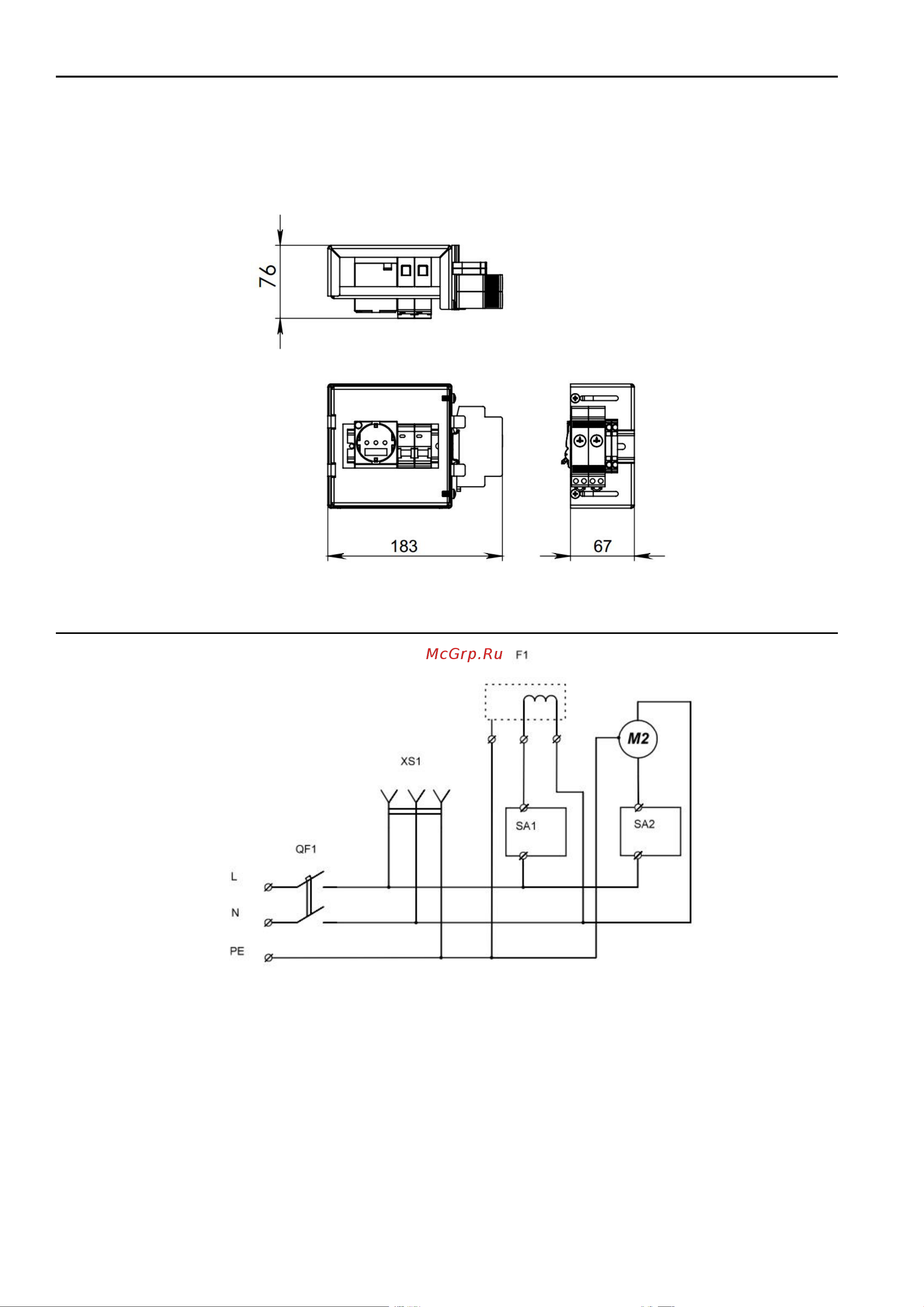

Рисунок 7 - Системы вентиляции и обогрева

8 СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

Рисунок 8 - Схема электрическая принципиальная

QF1 - Автоматический выключатель 2P 16А

SA1 - Терморегулятор (нагр.)

XS1 - Розетка на DIN-рейку

SA2 - Терморегулятор (охл.)

F1 - Нагреватель на 150Вт 220В

M1 - Вентилятор 120мм 220В
