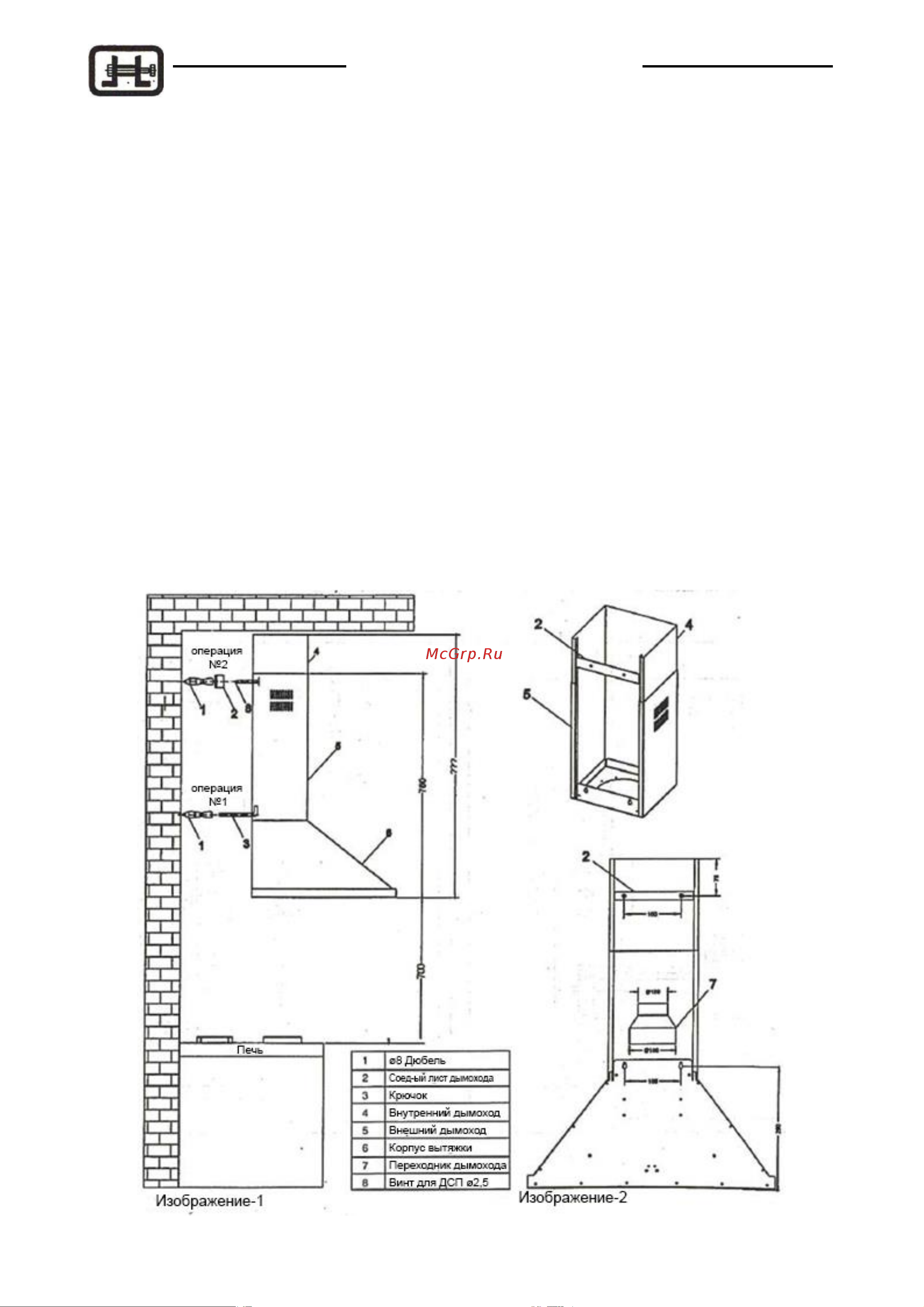

СХЕМА МОНТАЖНЫХ

СОЕДИНЕНИЙ

Часть 5

1. Если хотим сделать установку в промежутке 700 мм между варочной панелью и

нижней поверхностью вытяжки, то проводим линию до 700+290 :990 мм начиная от

поверхности варочной панели с метрами. Нарисованная линия центрируется по

правому и левому краям. Осевая линия длиной 67,5 мм проводится с обеих сторон

от центрального центра. С двух нарисованных точек просверливается отверстие

сверлом диаметром 6 мм, забиваются дюбеля и крепятся крючки для подвески.

2. Сборка второго дымохода вытяжки выполняется следующим образом; от

поверхности потолка до нижней части проводится линия в 75 мм. Следят за тем,

чтобы правая и левая части линии были равны. По обеим сторонам линии

проводится линия длиной 50 мм, а затем прокалывается через эти две линии.

Вставляется дюбель диаметром 8 и затягивается до тех пор, пока между шурупом

для ДСП диаметром 2,5 мм и дюбелем не останется 2 мм. Затем продукт

устанавливается на свое место и процесс сборки завершается монтажом

внутреннего дымохода.

Порядок операций

Действие № 1: Установка подвесного крюка

Действие № 2: Установка соединительной пластины дымохода

Действие № 3: Повесить вытяжку

Действие № 4: Установка нижнего дымохода вытяжки

Действие № 5: Выполнение электрического подключения
