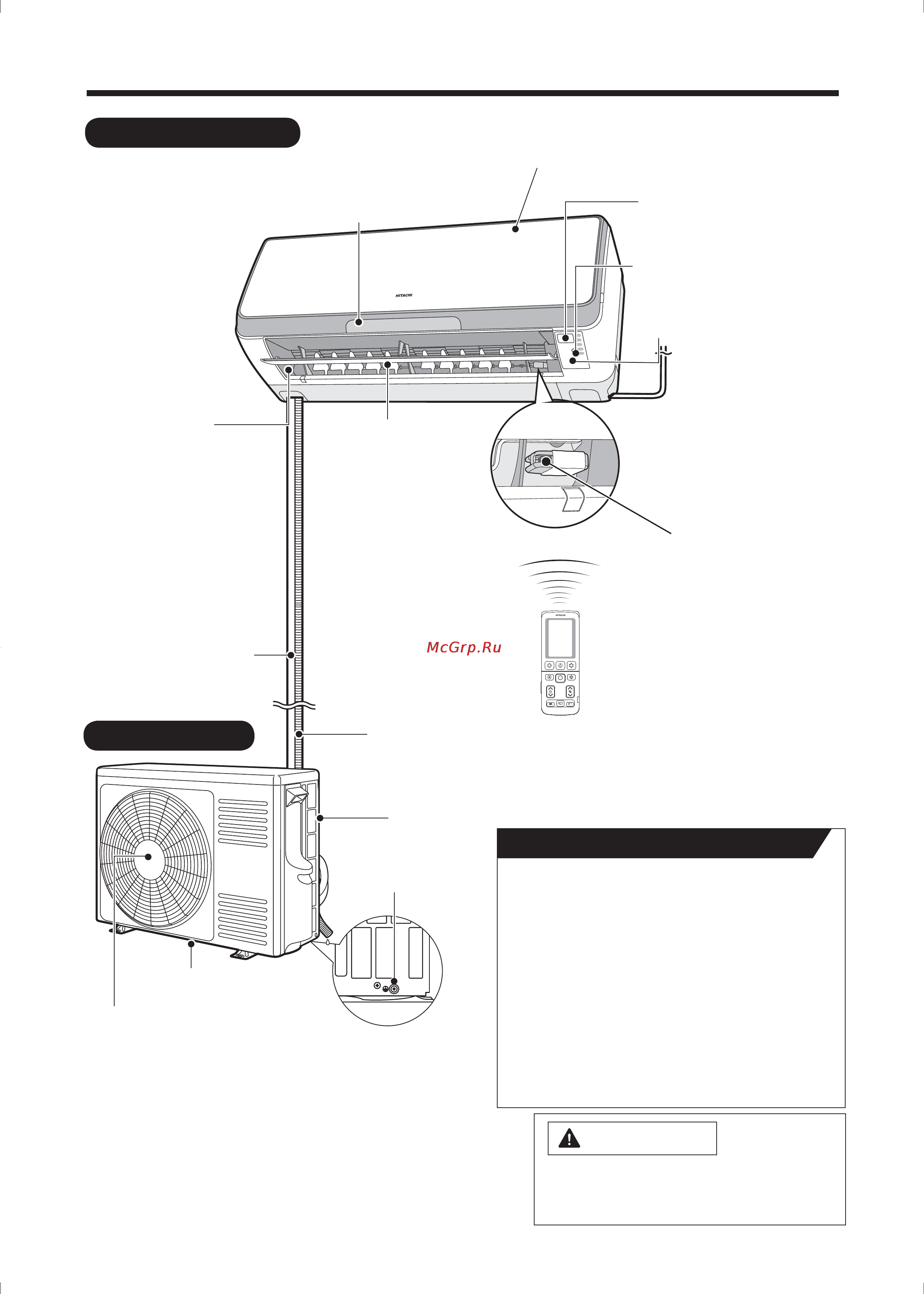

ОБОЗНАЧЕНИЕ И ФУНКЦИИ КОМПОНЕНТОВ
ВНУТРЕННИЙ БЛОК
(см. «Принцип работы», стр. )
Лицевая панель
(стр. )
ИК датчик (внутренний блок)
Принимает сигналы пульта дис-
танционного управления.
ИК-датчик динамического распределения воздуха
Индикатор
Воздуховыпускное
отверстие
(внутри)
Пульт дистанционного
управления
Трубопроводы/
электрические
провода
Шланг для отвода конденсата
Отводит конденсат, образующийся во внутреннем блоке при
работе в режиме охлаждения, осушения или охлаждения с
осушением.
Воздухозаборные отверстия (сзади и слева)
Зажим заземления
(внизу справа)
НАРУЖНЫЙ БЛОК
Воздуховыпускное отверстие
Выпускает холодный воздух в режиме обогрева
и горячий в режимах охлаждения и охлаждения
с осушением, а также холодный или горячий в
режиме осушения.
ОПИСАНИЕ НАРУЖНОГО БЛОКА
Электрод для сбора пыли
ОСТОРОЖНО!
Если вы не собираетесь пользоваться
агрегатом длительное время, выньте вилку
шнура питания из розетки или отключите
автоматический выключатель.
• После останова агрегата вентилятор
продолжает вращаться в течение 10-60 с для
охлаждения электрических компонентов.
• При работе в режиме обогрева из наружного
блока вытекает конденсат и оттаявшая
вода. Не перекрывайте патрубок для
отвода конденсата наружного блока, так
как скопившаяся в этом случае вода может
замерзнуть.
• Конденсат может образоваться в трубке и
в режиме охлаждения.
• При креплении агрегата под свесом крыши
трубопровод от вода конденсата следует
соединить с патрубком с помощью муфты.
• После включения автоматического выключателя
неработающий агрегат потребляет небольшое
количество электроэнергии для питания цепи
управления.
После отключения автоматического выключателя
внутри агрегата некоторое время присутствует
опасное напряжение.
C
M
Y
CM
MY
CY
CMY
K
RU_4.ai 1 2010-10-27 17:10:49RU_4.ai 1 2010-10-27 17:10:49
– 5 2 –
87
56
(принудительное включение режима охлаждения)
Аварийный выключатель
При неисправных элементах питания
или пульта дистанционного управления,
используйте данн
ый выключатель для
включения и отключения кондиционера
(стр. 92).
Горизонтальная и
вентикальная жалюзи
Патрубок для отвода
конденсата
