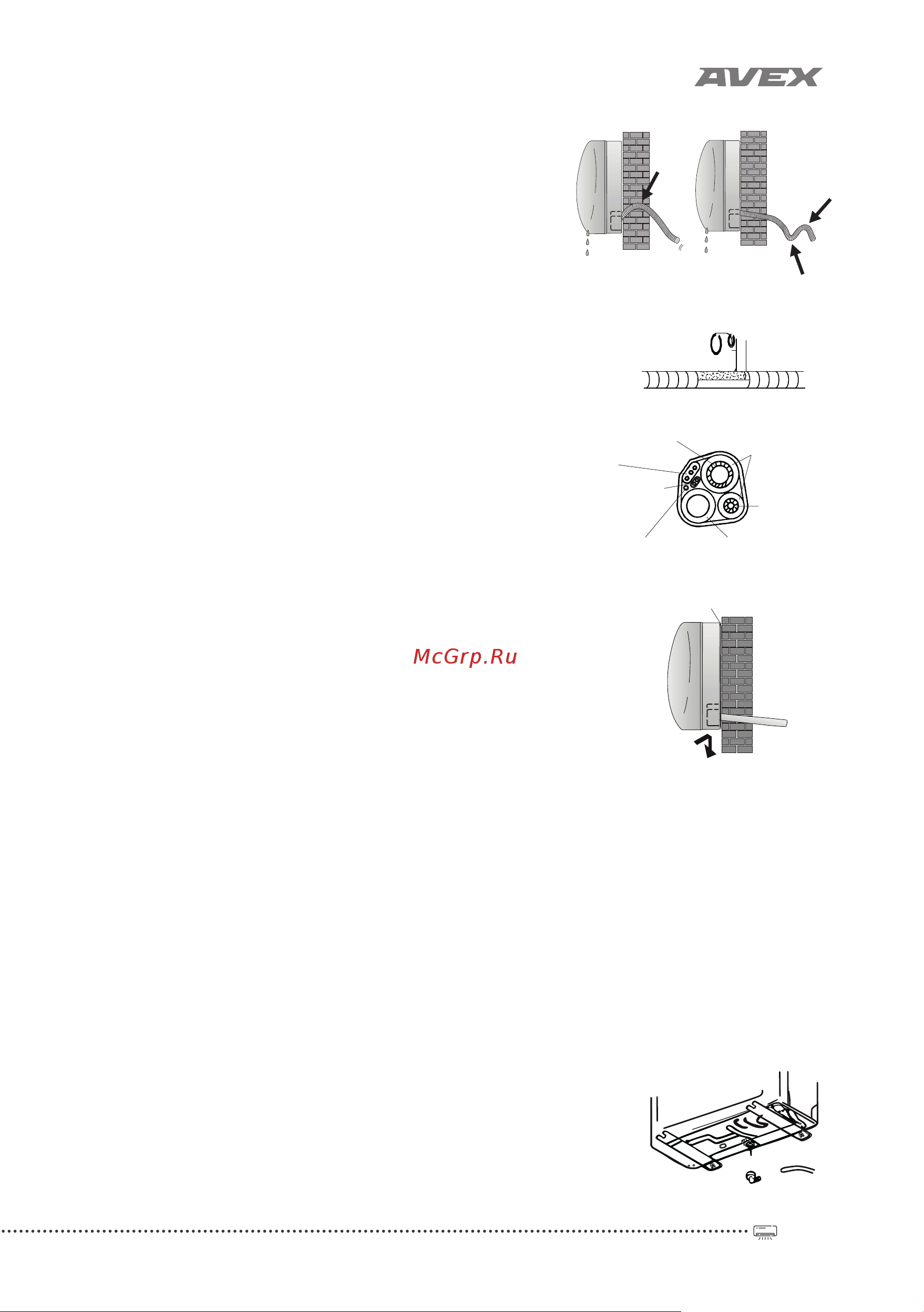

23
3. Не сгибайте сливной шланг, не оставляйте его висеть,
не сворачивайте и не опускайте его конец в воду.
Если к сливному шлангу добавлено удлинение,
удостоверьтесь, что место соединения обмотано
изоляцией.
4. Если трубы идут вправо, электрокабель и сливной
шланг должны быть обмотаны изоляцией
и прикреплены в задней части блока к трубам.
1) Вставьте соединение труб в соответствующее
отверстие.
2) Нажмите, чтобы присоединить трубы к основанию.
Монтаж внутреннего блока
После монтажа труб, произведенного в соответствии
с инструкциям, проведите соединительные кабеля.
Затем установите сливную трубу. Обмотайте трубу
кабеля и сливную трубу изолирующим материалом.
1. Подготовьте трубы, кабеля и сливной шланг.
2. Обмотайте соединительные части труб изоляцией,
защитив виниловой плёнкой.
3. Проведите связанные трубы, кабеля и сливную трубу
через отверстие в стене и надежно закрепите
внутренний блок на верхней части установочной
плиты.
4. Плотно прижмите нижнюю часть внутреннего блока
к установочной плите.
Монтаж внешнего блока
НЕТ НЕТ
Завернуть виниловой лентой
Дренажный
канал
Отводная
трубка
Монтажная плита
1. Внешний блок должен быть установлен на крепкую и надежную стену и закреплен.
2. Перед присоединением труб и кабелей следует выбрать оптимальное расположение
на стене, предусмотрев пространство для удобства технического обслуживания.
3. Прикрутите кронштейн к стене с помощью анкеров, подбор которых зависит
от типа стены.
4. Используйте большее количество анкеров, чем обычно требуется для такого веса,
чтобы избежать вибраций в ходе работы и чтобы обеспечить надежное
крепление кондиционера надолго.
5. Блок должен быть установлен в соответствии с ограничениями и правилами
Вашей страны.
Дренаж конденсата наружного блока (только для моделей с теплонасосом)
Конденсат и лёд, образовавшийся во внешнем блоке может
быть выведен через сливную трубу.
1. Дренажное отверстие должно находиться в 25 милли-
метровом отверстии блока, как показано на рисунке.
2. Соедините сливную трубу и сливное отверстие. Позаботьтесь
о том, чтобы вода сливалась в подходящее для этого место.
Провод хладагента
Провод
хладагента
Тепло-
изолирующий
стакан
Соединительный
кабель
Соединительный
кабель 1 (для
нагревающего
насоса)
Зондкабель (для
нагревающего
насоса)
Отводная труба
конденсационной
воды
